12v 24v 煙探知器 火災探知器

PD-SO928N 煙感知器の説明書

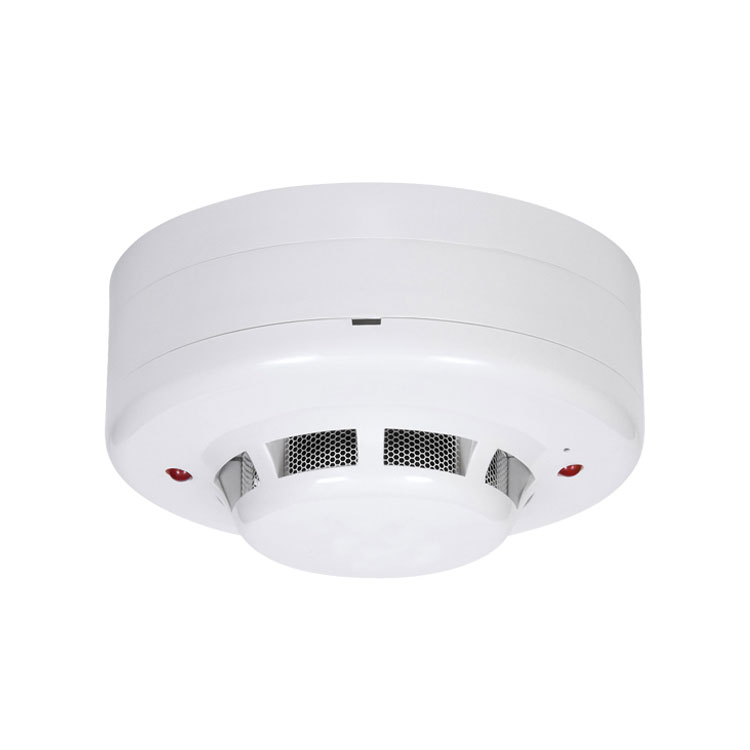

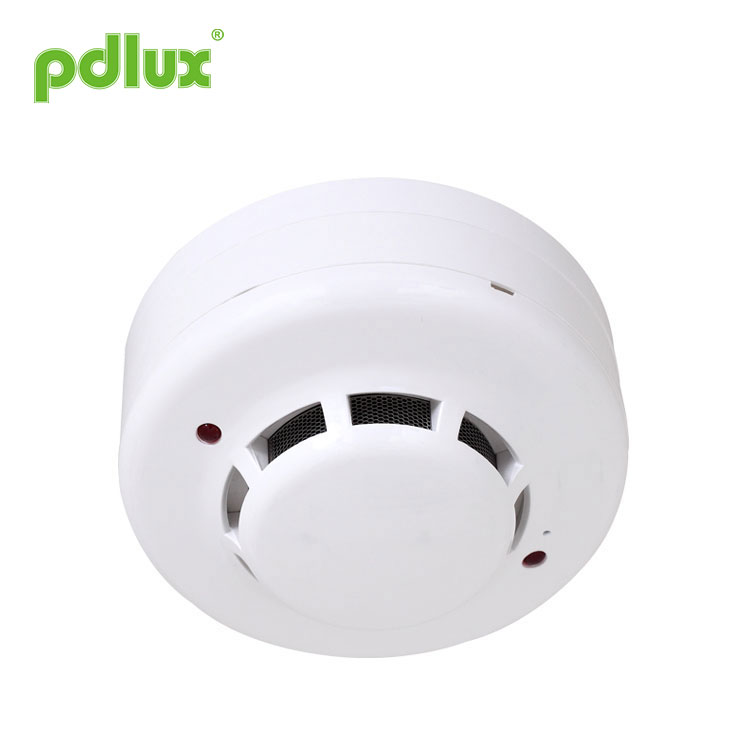

この製品は新しいタイプの光電式煙感知器で、煙を感知するとすぐに信号を出力し、接続されたユニットが動作するようにトリガーします。これにより、火災の発生を事前に通知し、不必要な損失を回避し、安全性と利便性をもたらします。

仕様

電源：DC12V〜DC24V
静電流: <60uA (右図のように):
動作電流: <4​​0mA
使用温度:-10°C~+40°C
ダブルインジケーター。

煙感知器を設置する場所
1. まず、少なくともすべての寝室とルートウェイに 1 つのアイテムを設置する必要があります。
2. 階段は火災発生時に避難するための重要な場所であるため、階段上部には煙感知器を設置する必要があります。
3. 完成した屋根裏部屋や地下室を含む、各フロアのすべてのスペースに少なくとも 1 つの煙感知器が必要です。
4. すべての電気設備の隣に 1 つの検出器を設置します。
5. 煙は常に広がるので、天井の中央に煙感知器を設置した方がよいでしょう。
6. 何らかの理由で天井の中央に設置できない場合は、壁から少なくとも 10 cm 離して設置する必要があります。
7. 壁に設置する場合は、天井下から 10 ～ 30.5cm 離して設置してください。図1。
8. ホールの長さが9mを超える場合は、複数の検知器を設置する必要があります。
9. 斜め屋根の室内では、上部から0.9m離れた位置に警報器を設置してください。図2。
10. 取り外し可能な家に煙感知器を設置する方法。取り外し可能な家は断熱性が不足しているため、検出器を天井から 10～30.5 cm 離して設置することをお勧めします。

煙感知器を設置できない場所
1. 燃焼が許可されている場所。たとえば、換気されていないキッチン、ガレージ、炉などです。
2. ファンの近く。
3. 非常に湿気の多い場所、湿気の多い場所、または蒸気の多い場所: シャワー、サウナ、食器洗い機などからユニットを少なくとも 3 メートル離してください。
4. ほこり、汚れ、油分が多い場所。
5. 煙が完全に吹き飛ばされるような、すきま風の強い場所。
6. 空気が滞留しているエリアでは、感知チャンバーが詰まる可能性があります。
7. 蛍光灯からの距離は 305mm 未満です。電気的な「ノイズ」がセンサーに干渉する可能性があります。
8. 「デッドエア」スペース、たとえば図 1 の角付近の 10cm 未満。
9. 喫煙室は煙感知器によって簡単に検出されます。

インストール

1.電源を切ります。
2.ベースを押したまま反時計回りに回し、ベースを下ろします。
3. ベースの番号マークと接続配線図に従って、ガスケット付きの番号に対応するネジにワイヤを接続します。
4.選択した位置にベースを固定します。
5. 検出器本体をカバーします。ベースの短い線が検出器本体の長い線に向かうようにし、ベースの長い線が検出器本体の長い線に向かうまで時計回りに回します。

接続配線図

テスト

1.電源を入れると、インジケーターが約32秒ごとに点滅します。
2.テストピン（直径1.5mm未満）を穴に約2〜3秒間押し込むと、インジケーターが常に点灯します。
3.インジケーターが常に点灯しない場合は、テストピンが正しく使用されているかどうかを確認してください。
4.煙テストのシミュレーション: 検知器に煙を吹き込むと、インジケーターが素早く点滅し、その後常に点灯します。

通常のメンテナンス
1. 少なくとも週に 1 回はテストしてください。
2. 少なくとも月に 1 回は煙感知器を掃除してください。掃除機の柔らかいブラシアタッチメントを使用して、ほこりを優しく掃除機で取り除きます。
3. 煙感知器の掃除には水や洗剤を使用しないでください。ユニットに損傷を与える可能性があります。

煙感知器の限界
1. 火災が発生することだけを知らせることができるので、火災に間に合うように対処し、大きな損失を避けるためにより多くの時間を費やすことができます。
2.煙を完全に感知できないため、絶対に安全というわけではありません。煙が発生しているときに煙を妨げる障害物があるか、気流によって煙が除去されると、煙は煙感知器に到達しません。
3. 消火器ではなく、火災を感知することもできないため、消火設備が必要です。

火災が起きたときの対処法
1. 消防署に電話をかけます。
2. パニックに陥らず、落ち着いてください。事前に計画したルートを通過し、できるだけ早く出発し、持ち物を取るために多くの時間を無駄にしないでください。
3. ドアが熱いかどうかを感じます。暑い場合はドアを開けないでください。そうでない場合は、炎の侵入を防ぐ必要があり、他のルートで逃げる方法を選択することもできます。
4. 濡れたタオルで口と鼻を覆い、煙を吸い込まないでください。
5. 避難後は所定の場所に集合し、負傷者や死者がいないことを確認してください。

●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
