煙警報器PD-SO738-1の説明書

商品情報

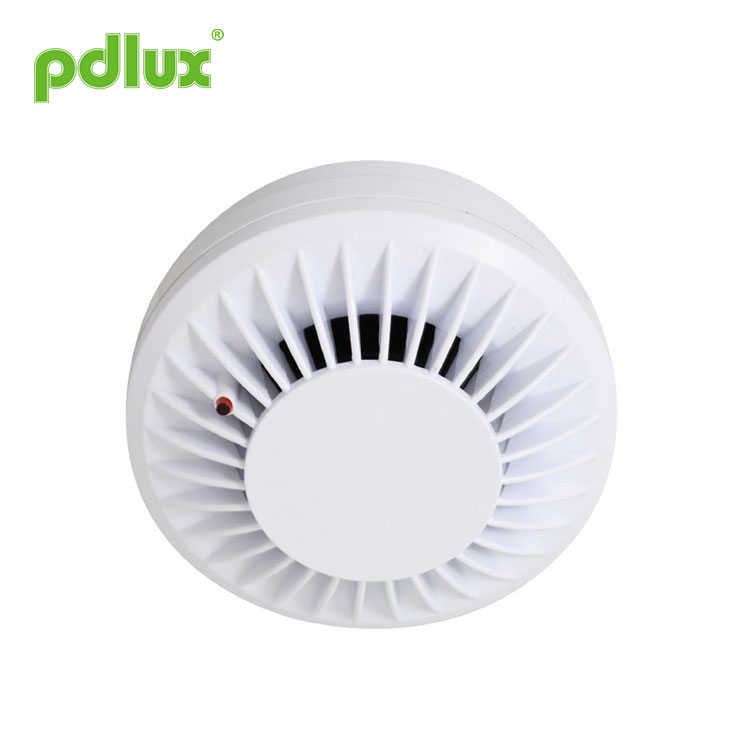

光電式煙感知器は、感知器室内に入ってくる煙を感知するように設計されています。ガス、熱、炎を感知しません。この煙感知器は、内蔵の警報ホーンから警報音を発して、火災の発生を早期に警告するように設計されています。火災が広がる前にあなたやご家族が避難できる貴重な時間を確保できます。

仕様

電源:DC9V
静電流: <10uA
アラーム電流: <10mA
低電圧アラーム: 7V±0.5V
使用温度:-10℃〜50℃
アラームの音質:> 85 db (3 メートル)

煙警報器を設置する場所

˙ 図 1 に示すように、各寝室エリアの外側の廊下に煙感知器を設置します。
˙ 図 2 に示すように、複数階建ての住宅またはアパートの各階に煙感知器を設置します。
˙ すべての寝室に煙感知器を設置してください。

˙ 廊下の長さが 40 フィート（12 メートル）を超える場合は、寝室の廊下の両端に煙探知機を設置します。
˙ ドアを部分的にまたは完全に閉めて寝るすべての部屋に煙感知器を設置します。閉じたドアによって煙が遮られる可能性があり、ドアが閉まっていると廊下の警報器が寝ている人を起こせない可能性があるためです。
˙ 地下室の階段の吹き抜けの底に地下室探知機を設置します。
˙ 2 階の感知器を 1 階から 2 階の階段の吹き抜けの上部に設置します。
˙ リビングルーム、ダイニングルーム、ファミリールーム、屋根裏部屋、ユーティリティルーム、保管室に追加の検出器を設置します。
˙ 煙感知器はできるだけ天井の中央に近づけて設置してください。これが現実的でない場合は、図 3 に示すように、壁や角から 20 インチ（50 cm）以内の天井に検出器を設置します。
˙ 一部の部屋に傾斜天井、尖頭天井、または切妻天井がある場合は、図 4 に示すように、天井の最高点から水平に測定して 3 フィート（0.9 メートル）の位置に検出器を取り付けるようにしてください。

煙警報器を設置してはいけない場所
煙感知器が適切に作動しない場所に設置されている場合、迷惑警報が発生します。迷惑警報を避けるため、次の状況では煙探知機を設置しないでください。
˙ 燃焼粒子は、何かが燃えているときの副産物です。したがって、燃焼粒子が存在するエリアやその近くには、迷惑警報を避けるために煙探知機を設置しないでください。たとえば、窓が少ないキッチンや換気が悪い場所、自動車の排気ガスが発生する可能性があるガレージ、炉、温水器の近く、スペースなどです。ヒーター。
˙ キッチンなど、燃焼粒子が通常存在する場所から 20 フィート（6 メートル）未満の距離に煙探知機を設置しないでください。 20フィートの距離が不可能な場合。
˙湿気の多い場所、または非常に湿気の多い場所、またはシャワー付きのバスルームの近く。湿った空気中の水分が感知チャンバーに入り、冷却されると水滴に変化し、迷惑な警報を引き起こす可能性があります。煙感知器はバスルームから少なくとも 10 フィート（3 メートル）離れた場所に設置してください。
˙暖房のない建物や屋外の部屋など、非常に寒い場所または非常に暑い場所。温度が煙探知機の動作範囲を超えたり下回ったりすると、煙探知機は正しく動作しなくなります。煙感知器の温度範囲は 40 °F ～ 100 °F（4 °C ～ 38 °C）です。
˙ほこりの多い場所や汚れた場所では、検出器の感知チャンバーに汚れやほこりが蓄積し、感度が過剰になる可能性があります。さらに、ほこりや汚れによって感知チャンバーの開口部が塞がれ、検知器が煙を感知できなくなる可能性があります。
˙ 外気の通気口や、エアコン、ヒーター、扇風機などの隙間風が非常に多い場所の近くでは、外気の通気口や隙間風によって煙探知機から煙が遠ざかる可能性があります。

˙デッドエアスペースは、多くの場合、とがった屋根の最上部、または天井と壁の間の隅にあります。死んだ空気により、煙が検知器に到達するのが妨げられる場合があります。
˙虫が発生している場所。昆虫が検出器の感知チャンバーに侵入すると、迷惑警報が鳴る可能性があります。
バグが問題になる場合は、探知機を設置する前にバグを取り除きます。
˙蛍光灯の近くでは、蛍光灯からの電気的な「ノイズ」が迷惑警報を引き起こす可能性があります。煙感知器はそのような照明から少なくとも 5 フィート（1.5 メートル）離れた場所に設置してください。

警告:迷惑アラームを止めるために電池を取り外さないでください。煙を取り除くには、窓を開けるか、検知器の周囲の空気を換気してください。煙がなくなると警報器は自動的に止まります。迷惑アラームが続く場合は、このユーザー マニュアルの説明に従って検知器を掃除してみてください。

警告: アラームが鳴っているときは、探知機に近づかないでください。緊急時にあなたを目覚めさせるために、アラームは大音量で鳴ります。至近距離でホーンに過度にさらされると、聴覚に悪影響を与える可能性があります。

ミュート機能
煙が製品内に入ると、テストボタンを押します。製品はミュート状態になり、赤色の LED が毎秒点滅します。煙が再び製品内に入ると、製品はミュート状態を終了します。

オートリフレッシュ機能
電源をオフにした後、初めて製品の電源をオンにすると、製品は自動更新され、学習機能がアクティブになります。

煙探知器の設置

注：以下の工具をご持参ください。

煙感知器は天井に取り付けられます。煙感知器を設置するには、次の手順に従ってください。
1. 検知器を設置する場所に水平線を引きます。
2. 取り付けベースを反時計回りに回転させて、ユニットから取り外します。
3. 2 つの穴スロットが線上に揃うようにベースを配置します。各鍵穴スロットに、取り付けプラグとネジの位置を示すマークを描きます。
4. ベースを取り外します。
5. 3/16 インチ (5mm) ドリルビットを使用して、マークの位置に 2 つの穴を開け、プラスチックの壁プラグを挿入します。取り付け用の穴を開けるときは、検出器に石膏の粉が付着しないように置きます。
6. 2 本のネジとプラスチックの壁プラグ (すべて付属) を使用して、ベースを天井に取り付けます。

7. バッテリーを取り付けます。
8. ベースと検出器を並べます。検出器を取り付けベースに押し込み、時計回りに回して所定の位置に固定します。検出器を外側に引いて、取り付けベースにしっかりと取り付けられていることを確認します。

注記
探知機のバッテリーが初めて探知機に接触すると、警報ホーンが 1 秒間鳴る場合があります。
これは正常を意味し、バッテリーが適切に配置されていることを示します。カバーを閉じて、テスト ボタンを押し、ホーンが鳴るまで約 5 秒間押し続けます。ホーンは、脈動するような大音量のアラームを鳴らします。これは、ユニットが正常に動作していることを意味します。

赤いインジケーター
警報インジケーターとして赤色 LED が検出器に装備されています。検知器のカバーにあるテスト ボタンを通して確認できます。赤色の LED が 35 秒間 1 回点滅すると、検出器が通常動作していることを示します。煙感知器が煙を感知し、同時に警報音を鳴らすと、赤色の LED が 0.5 秒に 1 回という非常に頻繁に点滅します。

煙探知器をテストする
ホーンが鳴るまでテストボタンを指でしっかりと押して、検出器を毎週テストしてください。テスト方法では、警報ホーンが鳴るまでに最大 10 秒かかる場合があります。これらは、検出器が正しく機能していることを確認する唯一の方法です。検出器が適切にテストできなかった場合は、直ちに修理または交換してください。

警告: 検出器のテストには絶対に裸火を使用しないでください。放火して探知機や家を損傷する可能性があります。内蔵のテスト スイッチは、保険会社の検査機関の要求に応じて、すべての検出器機能を正確にテストします。これらはユニットをテストする唯一の正しい方法です。

警告：ユニットをテストしていないときに警報ホーンが大きな連続音を鳴らす場合、これは検知器が空気中の煙または燃焼粒子を感知したことを意味します。警報ホーンは、直ちに対応が必要な重大な状況の可能性を警告していることを確認してください。

˙アラームは迷惑な状況によって発生する可能性があります。調理用の煙またはほこりっぽい炉、とも呼ばれます
「火災」により警報が鳴る可能性があります。このような場合は、窓を開けるか換気して煙や埃を取り除きます。空気が完全に澄むとすぐにアラームが止まります。
˙アラームホーンが 35 秒ごとに鳴り始めた場合、この信号は探知機のバッテリーが低下していることを意味します。すぐに新しいバッテリーを交換してください。この目的のために、新しい電池を手元に保管してください。

有線ネットワーク(I/Oポートを使用)
煙感知器を「有線ネットワーク」モードで使用する場合は、すべての煙感知器を I/O に接続された 18AWG 2 本の導体ケーブル（導体断面積 0.8m ㎡）で相互接続する必要があります（配線図を参照）。ポート。
この目的のために、中央の図でマークされた場所のベースに必要な直径の穴を開け、煙感知器をベースに閉じる必要があります。

上記のベースの変更と導体の取り付けを確認する必要がある場合、煙感知器がベースに問題なく閉じることができる場合は、煙感知器の全周に沿った煙感知器とそのベースの間に目に見える隙間がないことを意味します。

次の煙感知器も同様の方法で接続してください。

煙探知器のお手入れ
検知器を良好な状態に保つには、「煙検知器のテスト」セクションを参照して、検知器を毎週テストする必要があります。
˙検出器の電池は年に 1 回、または電池残量低下の「ビープ音」信号が 35 秒ごとに鳴ったらすぐに交換してください。バッテリー残量低下の「ビープ音」は少なくとも 30 日間続くはずです。

注: 交換用バッテリーには、Eveready #522、#1222、#216 を使用してください。デュラセル #MN1604;またはゴールドピーク#1604P、#1604S;またはウルトラライフ U9VL-J。

˙ 少なくとも年に 1 回はカバーを開けて、検出器の感知チャンバーに付着したほこりを掃除機で吸い取ります。これは、バッテリーを交換するために検出器を開いたときに行うことができます。掃除する前にバッテリーを取り外してください。検出器を掃除するには、掃除機に取り付けた柔らかいブラシを使用します。検出器のコンポーネント、特に感知チャンバーの開口部に付着したほこりを慎重に取り除きます。清掃後は電池を交換してください。検出器をテストして、バッテリーが正しくないことを確認します。テストボタン内に障害物がないことを確認してください。テストボタンにゴミがある場合は、つまようじを後ろから前に差し込みます。
˙ 検出器カバーが汚れた場合は清掃してください。まずカバーを開けてバッテリーを取り外します。カバーはきれいな水で湿らせた布で手洗いしてください。糸くずの出ない布で乾かします。検出器のコンポーネントに水がかからないように注意してください。電池を交換し、カバーを閉めます。検出器をテストして、バッテリーが正しく機能することを確認します。

˙ 検出器は 3 年に 1 回交換することを推奨します。

注意:初めて製品の電源を入れるときは、きれいな空気の中で行う必要があります。バッテリーを交換する必要がある場合は、古いバッテリーを取り外した後、新しいバッテリーの取り付けに進む前に、空気のきれいな場所で 1 分間待ってください。バッテリー。
