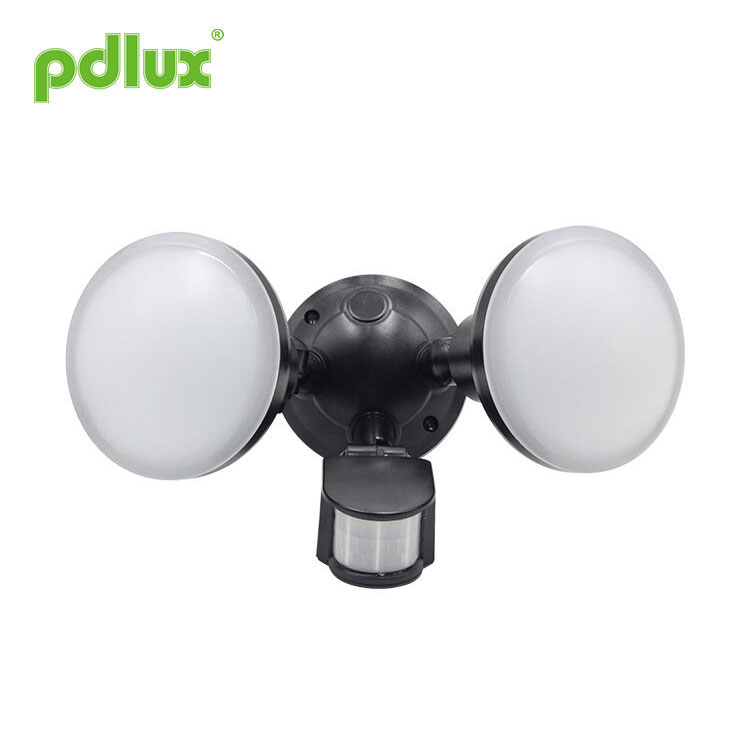

赤外線センサー付きデュアルヘッドランプ

専門メーカーとして、当社は赤外線センサーを備えた Pdlux® デュアル ヘッドランプを提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。

仕様

電源：	AC220-240V
電源周波数:	50Hz
定格荷重:	最大20W（10Wx2）
時間設定：	5秒～7分±2分(調整可能)
検出角度:	180°
検出範囲:	12m（22～24℃）（調節可能）
光のコントロール:	<10LUX~2000LUX (調整可能)
光束:	1600lm
LEDの数:	20個
LED仕様：	3030
設置高さ:	2m～4.5m
作業温度：	-10℃～+40℃
使用湿度:	<93%RH

センサー情報

重要: 調整を行う前に、センサーとランプアームのネジをすべて緩めます。
注: 正しく動作するように、センサーのコントロール ノブは常に下に向けてください。

屋外での使用で最良の結果を得るには、移動作動型フラッドライトを壁または軒下にしっかりと取り付ける必要があります。理想的な動作を実現するには、センサー ヘッドを動きを感知するエリアから約 2.5 m 上に配置する必要があります。これにより、最高のスキャン感度と検出エリアが提供されます。

センサーは動物の高さよりも高い角度に設置でき、迷惑なライトの点灯を避けることができます。	矢印は熱源の移動を示します



製品詳細

インストール

設置と配線は、資格のある電気技師が行う必要があります。

壁取り付け

ジャンクションボックスを開けます。ジャンクション ボックスの背面カバーを取り付け位置に置き、ネジ穴に印を付けます。ジャンクション ボックスの内側にある 2 つの取り付け穴を使用し、「TOP」マークが上を向いていることを確認します。
ドリルで適切な穴を開け、接続ボックスの背面にあるゴム製シールに電源ケーブルを通します。ジャンクション ボックスを所定の位置に固定する前に、耐候性を確保するために、電源ケーブルが通る壁の穴を塞いでください。次に、ネジを取り付けてジャンクション ボックスを取り付け面に固定し、再び「TOP」マークが上を向いていることを確認します。

軒天取付

壁への取り付けと同様の手順を使用しますが、「TOP」マークが軒の外側を向く必要があります。特に軒下に取り付ける場合は、取り付けネジで隠された配線を傷つけたり穴を開けたりしないように注意してください。

A	B
C	D



セットアップ中

センサヘッドやランプアームを調整する際は、締めすぎたり、過度な力を加えたりしないでください。

エルボ・ジョイントのネジを緩めて調整します。

A. 目的の検出エリアに合わせてセンサー アームとランプ アームの方向を調整します。調整を行う前に、ランプ アームのエルボネジを緩めます。ランプ アームを調整する際は、過度の力を加えないでください。

B. 角度センサーを検出エリアに向かってわずかに下向きにします。センサージョイントを回転させて、センサーが必要な検出エリアに面するように調整する必要があります。必要に応じて、センサー アームのジョイント クランプのネジを緩めます。

C. ランプ アームを取り付け面から傾け、センサー ヘッドから離れるようにほぼ下向きに向けます。

D. エルボネジを締めます - 締めすぎないでください。

テスト

1. 取り付け後、電源がオンになるまで、電源スイッチ (SENS) を反時計回りに完全に回し、時間ノブ (TIME) を反時計回りに回します。光制御ノブ（LUX）を時計回りに最大値まで回します。

2 電源をオンにすると、30 秒後にライトが点灯します。オフになった後、5 秒後に再び感知します。

3. すべて問題なければ、時間ノブを調整して光サイクルを調整できます。必要に応じて光サイクルを調整したり、周囲光を調整したり、ノブを調整して検出距離を調整したりできます。

注意：

この製品を使用するときは、必要な適切な位置に感度を調整してください。間違った動きによって製品が正常に動作しなくなるのを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動きを簡単に検出できます。風に吹かれる葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて、製品が正常に動作しない原因となります。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。


注記

日光や空気の流れがあり、温度が明らかに変化する場所に設置することは避けてください。
鋭利なものや粗大な汚染物質がレンズ デバイスに衝撃を与えないようにしてください。
製品と説明書に相違がある場合は、主に製品を参照してください。

何らかの問題と解決方法

1.負荷が動作しない：
a: 電源と負荷の接続配線が正しいかどうかを確認してください。
b: 負荷が良好かどうかを確認してください。
c: 作業灯セットが周囲光に対応しているかどうかを確認してください。

2.感度が悪い：
a: 信号を受信するために、検出窓の前に障害物があるかどうかを確認してください。
b: 周囲温度が高すぎないか確認してください。
c: 誘導信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付けの高さが説明書に示されている高さと一致しているかどうかを確認してください。
e: 移動方向が正しいか確認してください。

3.センサーランプは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号があるかどうかを確認してください。
b: 時間設定が最長かどうかを確認してください。
c: 電力が指示に対応しているかどうかを確認してください。
d: エアコンやセントラルヒーティングなど、センサーランプ付近の温度が明らかに変化していないか確認してください。

警告！

異なる環境で使用する場合は、感度を最高に調整しないでください。故障の原因になりやすいためです。
●施工は専門業者様にご確認ください。
● 取り付けおよび取り外し作業の前に電源を切ってください。
● 安全のため、必ず電源を切ってください。
● 不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。これは、当社の許可なく、説明書を他の目的でコピーしてはなりません。
