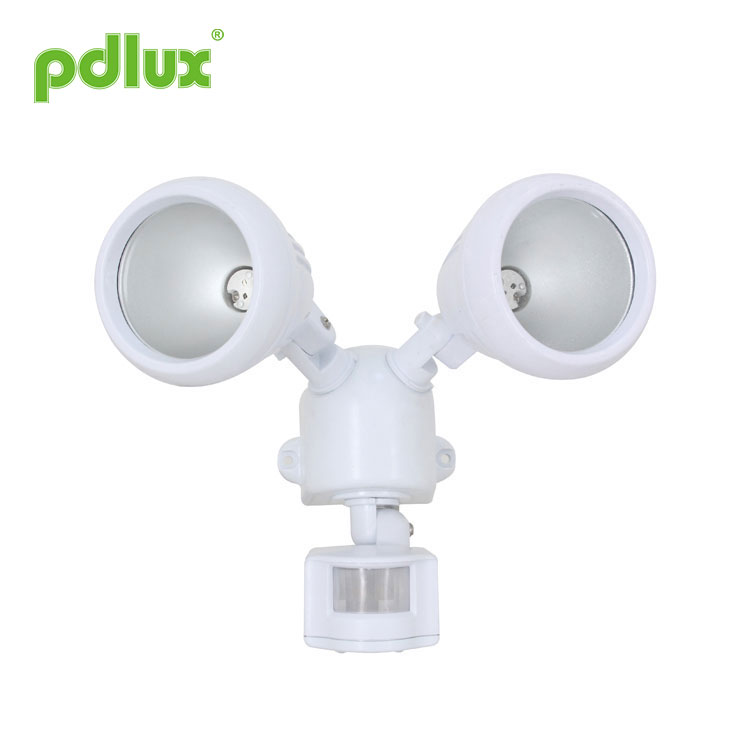

省エネオートランプ

赤外線センサーランプ PD-PIR69 の説明書

商品情報

この製品は一種の省エネ自動ランプで、人が来ると点灯し、外出後に消灯します。昼と夜を自動的に識別できます。安定性の高いセンサーと統合されたICを採用しており、そのパフォーマンスは安定していて信頼性があります。誰かが検知範囲に入ると、赤外線センサーがランプの動作をトリガーし、ランプが点灯し、しばらくすると消灯します。

関数

●昼夜を自動的に識別でき、さらに作業灯は自由に調整できるため、夜間は自動的に動作し、日中は停止します。
●SENSを調整して感知距離を調整することで、感度を調整できます。
●時間設定(TIME)を調整することができます。ユーザーは現場の状況に応じて調整できます。

設置

1.必要に応じて設置場所を選択し、鉛筆で2つの設置穴に印を付けます。
2. ランプを安全な場所に置き、不必要な損傷を避けてください。
3.サインには2つの取り付け穴（Φ6mm、高さ35mm）があります。
4. プラスチックのダイラタントを 2 つの穴に打ち込みます。
5.図の「1」と「2」に電源線を接続します。
6.通電します。電源電圧は表示された電圧と一致している必要があります。
7.ランプを設置場所にネジで固定します。

テスト

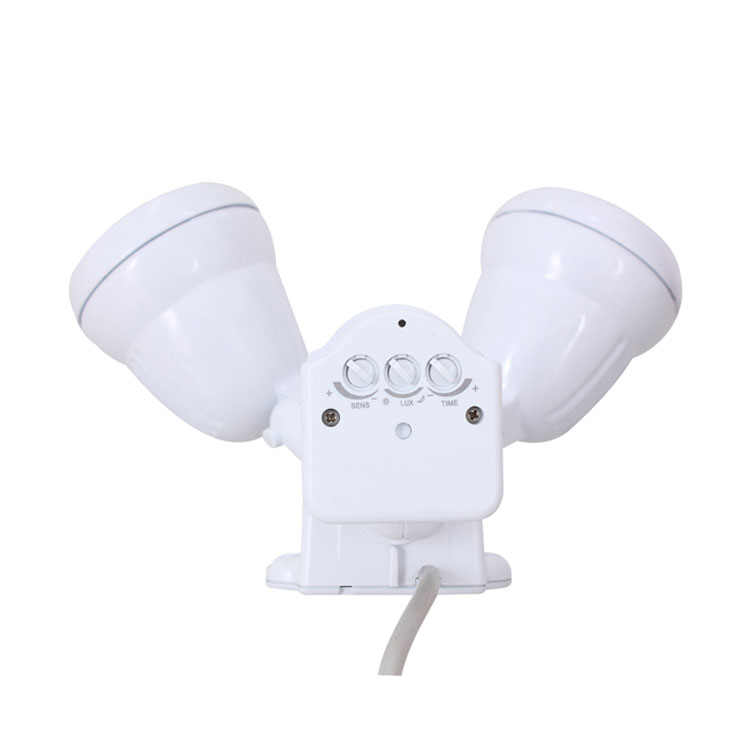

1. 取り付け後、通電する前に、時間ノブ(TIME)を回します。
時計回りに最小値まで回し、フォトセルノブ (LUX) を回します)
時計回りに最大(☼)まで回し、感度ノブ(SENS)を回します
時計回りに最大まで回します。(右図のように)
2. 通電します。 5 秒後、ランプが点灯します。
3. ランプが消えてから 5 ～ 10 秒後（感知なし状態）、感知するとランプが点灯します。感知信号がない状態では、ランプは 5 秒～10 秒以内に消えます。
4. すべてが正常であれば、時間設定ノブを回して希望の点灯時間を確認します。光電池のノブを回して光の制御を変更します。感度ノブを回して検出範囲を調整します。
5. 注意：信号が機能している限り、製品は継続的に感知できます。製品が日中にテストされる場合（設定された光は10ルクス未満）、レンズを不透明なカバーで覆い、ユニットが動作した後、レンズを外してください。不透明で自然光を受け入れることで、継続的に感知することができます。負荷が動作を停止した後は、調光が 10lux 未満の場合にのみ動作します。

注意: この製品を使用するときは、感度を必要な適切な位置に調整してください。間違った動きによって製品が正常に動作しないことを避けるため、感度を最大に調整しないでください。感度が高すぎるため、間違った動作が検出されやすくなります。風に吹かれる葉やカーテン、小動物による動き、送電網や電気機器の干渉による間違った動き。これらはすべて製品が正常に動作しない原因となります。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、使用時に感度を最大値に調整することはお勧めしません。提案: 使用する適切な距離に感度を設置して調整してください。設定しないでください。誤操作を防ぐための最大感度。

注意事項

1. 太陽光が当たる場所、気流や温度が明らかに変化する場所への製品の設置は避けてください。
2. 検出窓に鋭利で硬いものや粗い汚染物質に触れないようにしてください。
3. ランプがオフになってから再びオンになる場合は、ランプヘッドとセンサーの間の角度を調整し、感度ノブ (SENS) を適切に回して問題を解決する必要があります。

● 異なる環境で使用する場合は、感度を最高に調整しないでください。
故障の原因になりやすいからです。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
