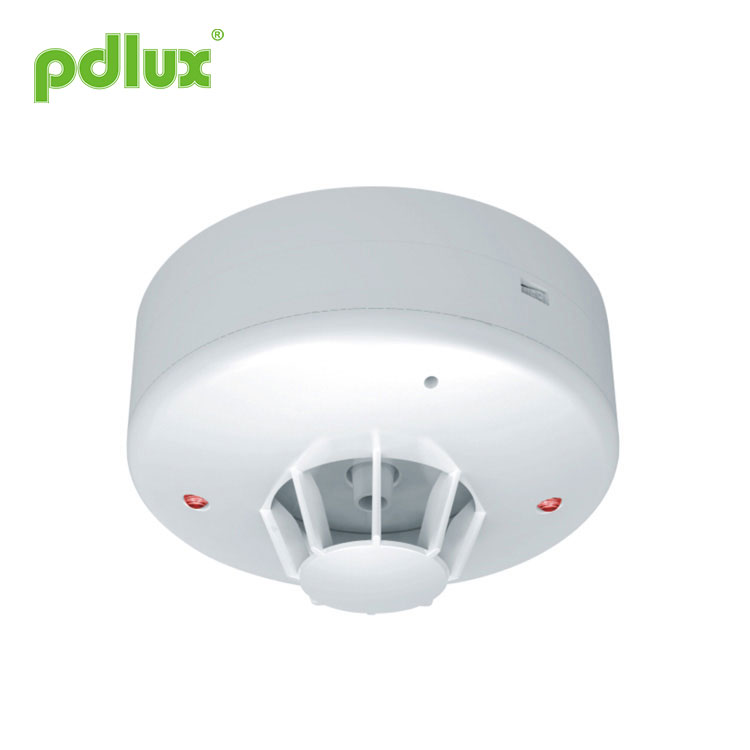

熱感知器 PD-929HT 取扱説明書

まとめ

熱検知器は周囲温度を検出するように設計されており、周囲温度がプリセット値に達すると LED が点灯し、接続されたユニットが動作するよう直ちに信号を出力します。爆発性および可燃性ガスが存在する工業用および民間の建物に適しています。

仕様

温度検出方式：固定温度
電源：DC9V〜DC33V
静電流：20μA
警報温度：65℃
使用湿度: 10~90%
設置：天井設置

設置して電源を入れると、検出器は動作状態になります。周囲温度が事前に設定されたアラーム値より高いことを検出すると、LED が点灯し、検出器が直ちに信号を出力します。

特徴

防爆機能、エレガントなシェル、取り付けが簡単。
耐干渉性、耐湿性
無公害、高い安全性。
探知機は安定化が良好で、誤警報が少なく、天候の変化の影響を受けません。

適した場所

おそらく無煙火災が発生し、大量の粉塵が発生する状況です。
状況では、スモッグと蒸気の再発生があります。
厨房、ボイラー小屋、茶ストーブ小屋、電気機械小屋、乾燥作業場。
屋内車庫、喫煙室など
その他、煙感知器を設置できないホールや公共の場所。

接続配線図

①端子1を「＋」に接続します。
②端子2は「－」を接続します。
③ 端子 6 および 3(4)─リレー出力端子。

インストール

1. 穴を押してフックのロックを解除し、反時計回りに回してベースを取り外します（上図を参照）。
2. 接続ワイヤの照明に従って、ワイヤをベースに接続します。
3. 選択した位置にベースを固定します。
4. 検出器本体をベースにかぶせ、時計回りに回して締めます（上図を参照）。
