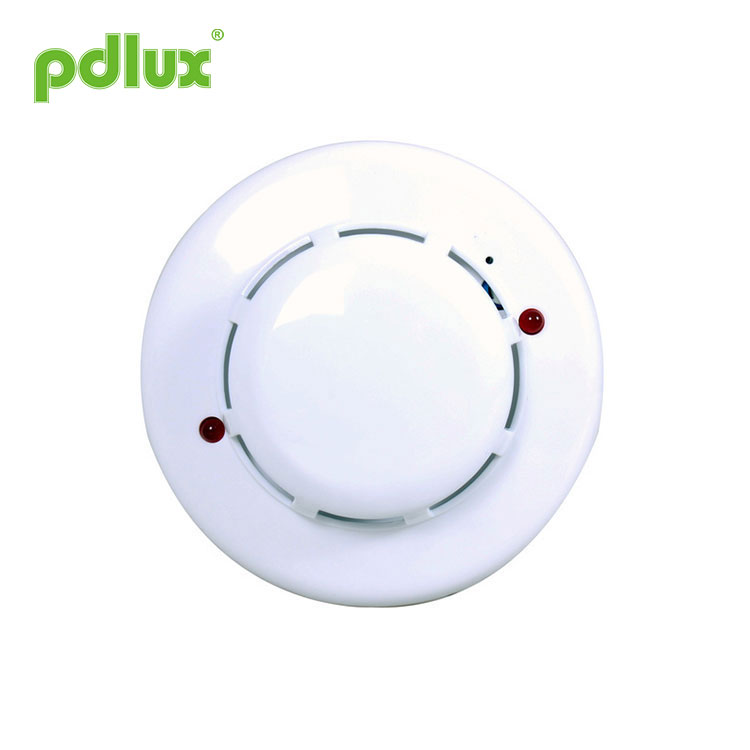

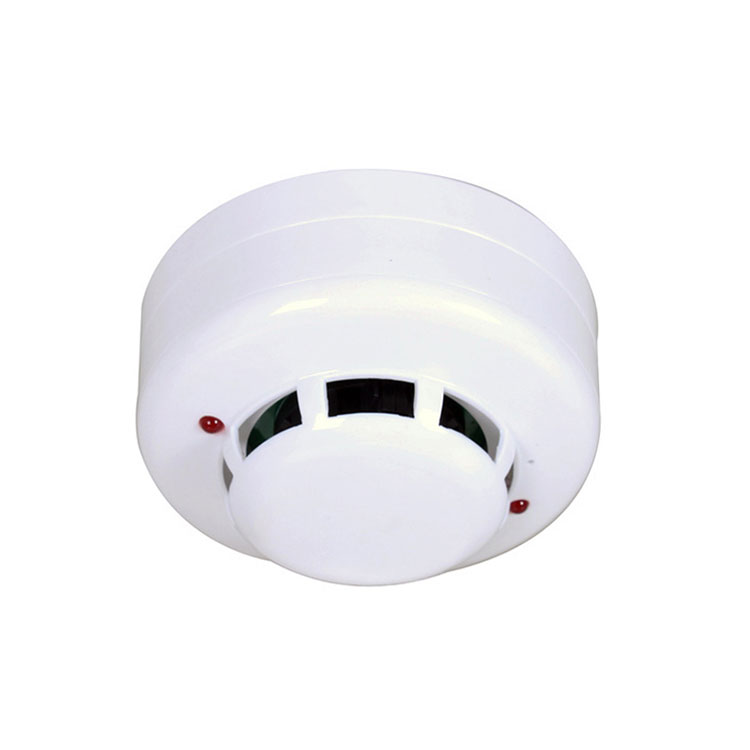

煙探知器 PD-SO929 説明書

商品情報

本製品は新型の光電式煙感知器で、煙を感知すると警報を発します。すぐに信号を出力し、接続されたユニットが動作するようにトリガーします。これにより、事前に通知されます。火災が発生し、不必要な損失を避け、安全と利便性をもたらします。

仕様

電源:DC12V〜DC33V
静電流:17-20μA(24V) 17-23μA(33V)
動作電流: 25mA±3mA
作業温度:-10℃~+40℃
動作湿度:<93%RH

煙探知器の設置場所

1. まず、少なくともすべての寝室とルートウェイに 1 つのアイテムを設置する必要があります。
2. 階段は火災発生時に急いで避難するために重要なので、煙を設置する必要があります。階段の上にある探知機。
3. 完成品も含め、各フロアの各スペースに少なくとも 1 つの煙感知器が必要です。屋根裏部屋と地下室。
4. 各電気設備の隣に 1 台の感知器を設置します。
5. 常に煙が出るから、天井の真ん中に煙感知器を設置したほうがいいよ広がって。
6. 何らかの理由で天井の中央に設置できない場合は、次のことも必要です。壁から10cm以上離して設置してください。
7. 壁に設置する場合は、壁の下に 10 ～ 30.5cm 離して設置してください。シーリング。図1。

8. ホールの長さが9mを超える場合は、複数の検知器を設置する必要があります。
9. 斜め屋根の室内では、上部から 0.9m の位置に検出器を設置してください。図2。
10.取り外し可能な家に煙感知器を設置する方法。取り外し可能な家が不足しています断熱効果があるため、天井から 10 ～ 30.5cm 離して設置してください。

煙探知器を設置できない場所
1. 燃焼が許可されている場所。たとえば、換気されていないキッチン、ガレージ、炉。
2. ファンの近く。
3. 非常に湿った、湿気の多い、または蒸気の多い場所: ユニットをシャワー、サウナから少なくとも 3 メートル離してください。食器洗い機など。
4. ほこり、汚れ、油分が多い場所。
5. 煙が完全に吹き飛ばされるような、すきま風の強い場所。
6. 空気が滞留しているエリアでは、感知チャンバーが詰まる可能性があります。
7. 蛍光灯からの距離は 305mm 未満です。電気的な「ノイズ」がセンサーに干渉する可能性があります。
8. 「デッドエア」スペース、たとえば図 1 の角付近の 10cm 未満。
9. 喫煙の会議室では、検知器を設置しないでください。検知器が作動するためです。数人が喫煙しています。

接続配線図

1. 端子 1 を「+」に接続します。
2. 端子2に「－」を接続します。
3. 端子 6 および 3(4)─リレー出力端子。

取り付け(上の図のように)

1. 穴を押してフックのロックを解除し、反時計回りに回してベースを取り外します。
2. ベースの番号マークと接続配線図に従って、番号に配線を接続します。ガスケット付きの対応するネジ。
3. 選択した位置にベースを固定します。
4. 検出器本体をカバーします。ベースの短い線を検出器の長い線に向けます。ベース上の長いラインが検出器本体上の長いラインを狙うまで、本体を時計回りに回します。

テスト

1. 電源を入れると、システムは 3 秒間学習状態になり、LED が点灯します。インジケーターがスパークし、その後 LED インジケーターが 1 回ごとに点滅します。40秒はシステムが動作状態であることを示します。
2. リードパイプを磁石でキャッチします。インジケーターが回転しますの上。磁石を外してもインジケーターは消えません煙感知器が取り外されるまで、磁石を入れたままにしてください。常に同じ位置、15 秒後にインジケーター消灯して点滅し、リードを緩めることができることを示しますパイプ。リードパイプを緩めた後、システムは学習状態になりますモードでは、指示を学習した後、インジケーターが 4 回点滅します。学習に成功しています。 (この機能は慎重に使用する必要があります)
3. インジケーターが常に点灯しない場合は、使用している磁石が正しいかどうかを確認してください。
4. 模擬煙テスト: 煙を検知器に吹き込むと、LED インジケータが常に点灯します。

通常のメンテナンス
1. 少なくとも週に 1 回はテストしてください。
2. 少なくとも月に 1 回は煙感知器を掃除してください。掃除機でホコリを丁寧に吸い取りますソフトブラシ付属。
3. 煙感知器を損傷する可能性があるため、煙感知器の掃除に水や洗剤は絶対に使用しないでください。ユニット。

煙探知器の限界
1. 火災が発生することを知らせるだけで、時間内に火災に対処し、大きな損失を回避できる時間が増えます。
2.煙が発生している間は煙を絶対に感知できないため、絶対に安全ではありません煙をさえぎる障害物があるか、気流で煙が飛ばされると煙は届きません。煙探知機。
3. 消火器ではなく、火災を感知することもできませんので、消火活動を行ってください。役立つデバイス。

火災が発生した場合の対処方法
1. 消防署に電話をかけます。
2. パニックに陥らず、落ち着いてください。事前に計画したルートを通って出発できるだけ早く、物事を受け取るために多くの時間を無駄にしないでください。
3. ドアが熱いかどうかを感じます。暑い場合はドアを開けないでください。そうでない場合は、次のことも行う必要があります炎の侵入を防ぐと、他のルートで逃げることができます。
4. 濡れたタオルで口と鼻を覆い、煙を吸い込まないでください。
5. 避難後は所定の場所に集合し、負傷者や死者がいないことを確認してください。
