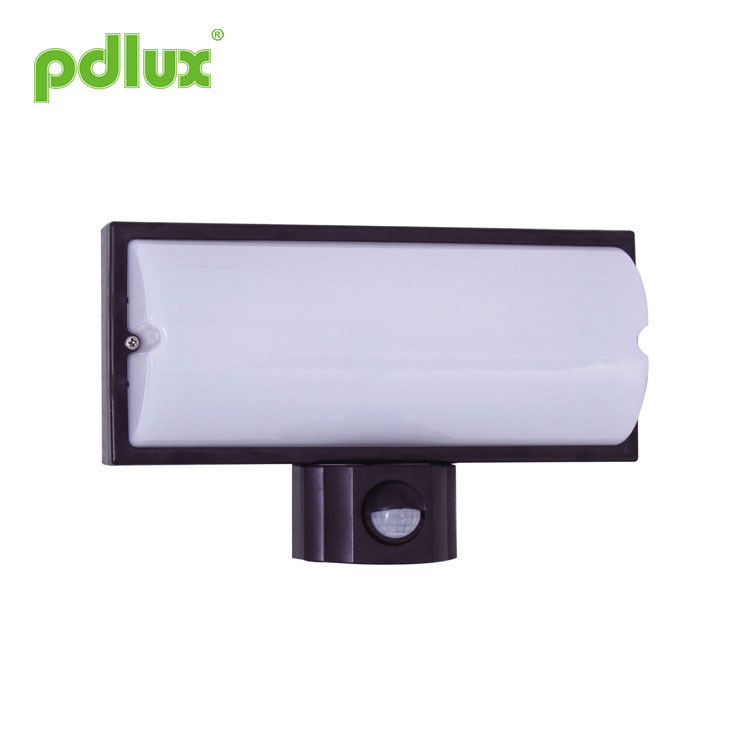

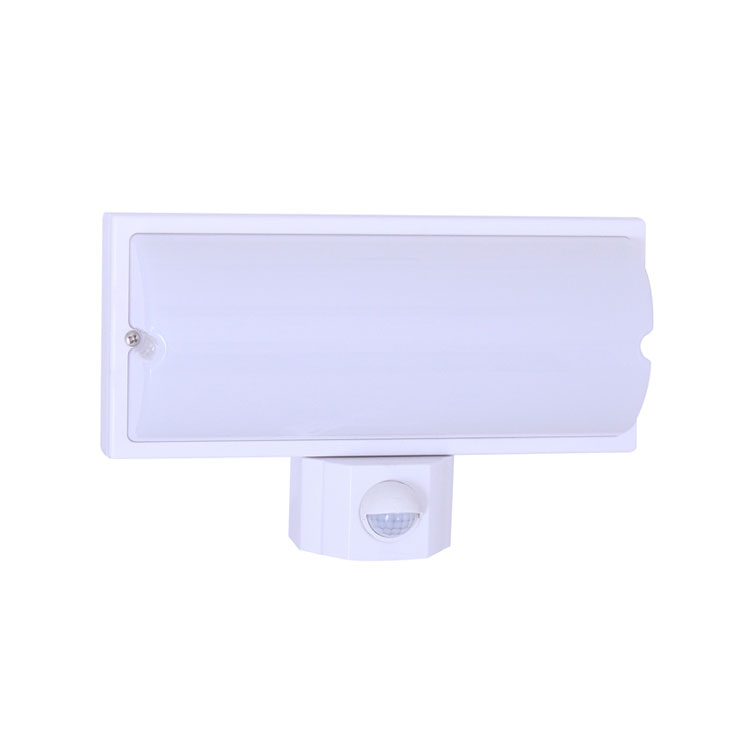

赤外線モーションセンサーバンカーランプ
赤外線モーションセンサーバンカーランプの購入へようこそ。顧客からのあらゆるリクエストには 24 時間以内に返答されます。
モデル:PD-PIR2016
お問い合わせを送信
赤外線モーション センサー バンカー ランプ PD-PIR2016 説明書
商品情報
|
現代の光源としての LED は、高効率、長寿命、比較的低いエネルギー消費という特徴を備え、照明業界の発展トレンドとなっています。それを合理的に使用する方法と効率は、照明業界の重要な問題です。PD-PIR2016 30 個の LED (0.45W) で設計されています。その合理的なレイアウトにより、熱の流れが均一になり、最も最適化された発光効率が実現します。また、6W LED ランプは、100W 抵抗型白熱灯を使用する場合とほぼ同じ明るさを生成できます。その寿命は通常のハロゲンランプより 100 倍です。人感センサースイッチと併用できるため、より省エネで安全です。 LEDランプは、人が入ってくると点灯し、外出すると消灯する理想的な照明です。また、省エネ光源としても理想的な代替品です。 |
仕様
電源: 220-240V/AC 100-130V/AC 電源周波数:50/60Hz 検出範囲:最大8±2m(22℃) 検出角度: 120° 時間設定:分:7秒±3秒 最大:6分±2分(調整可能) 光制御: <5LUX~2000LUX(調整可能) |
LED数量: 30個 待機電力:0.45W 定格負荷:最大6W 光束: 367lm LED仕様:T5050 設置高さ:1.5m~3m
使用温度:-10℃~+40℃ |
センサー情報
スペクトログラム
各部の名称
(アルミ材用ランプシェル)
インストール
注:以下の工具をご持参ください。
Step1 製品を取り付ける位置を決めたら、穴の位置を鉛筆でマークします(図1参照)。
注:木製の壁の場合は、プラスチック製の拡張ネジを使用する必要はなく、ドライバーでネジを締めるだけです。
ステップ 2 鉛筆の跡がある壁に電気ドリルで穴を開け、穴の中にプラスチックの拡張部分を入れます(図 2 参照)。
ステップ 3 ケーブル挿入口を通してケーブルをランプに接続します (図 3 参照)。
ステップ4 木製の壁の場合は、プラスチックの拡張を使用する必要はなく、ドライバーでネジを締めるだけです。(図4a)
木製の壁でない場合は、ステップ 2 を参照してください。(図 4b 参照)
Step5 壁に設置したランプベースにカバーを固定します(図5)。
ステップ6 コントロールパネルのカバーを下に開き、コントロールノブを設定すると、コントロールパネルが上に上がります(図6参照)。
|
4秒(反時計回りで最後まで)から8分(時計回りで最後まで)の範囲で設定できます。タイマーは、前回の終了前にセンサーが移動信号を検出すると再カウントしますので、次のことをお勧めします。検知範囲テストや歩行テストを行う場合は、時間を最小限に設定することをお勧めします。 |
注: ライトが消えた後、センサーが再動作するまで 1 秒待つ必要があります。時間が終了した後、信号を検出するとライトが再び点灯します。
|
ワーク照度値は5〜2000LUXの範囲で調整できます。反時計回りに最後まで回転した場合の照度値は約5LUX、右回りに最後まで回転した場合の照度値は約2000LUXです。日中に歩行テストを行うとき、または検出範囲を調整するときは、ノブを反時計回りに最後まで回転させる必要があります。 |
注: 3 つのノブはコンポーネントに直接取り付けられているため、調整するときに力を入れすぎないでください。コンポーネントには小さな制限装置があり、ノブを最後まで回転させたときに無理に力を入れると壊れてしまいます。そうなると、ノブはデバイスの制限なしに 360° 回転します。ノブの調整角度は 270° に制限されていることに注意してください。
各部の名称
故障 | 故障原因 | 解決 |
負荷がかかると動作しない | ライト照明の設定が間違っている、負荷が壊れている | 負荷の設定を調整する |
電源がオフになっています | 負荷を変更する | |
検出領域に連続信号がある | 電源を入れます | |
常に負荷をかけて作業する | センサーが正しく取り付けられていません |
の設定を確認してください 検知エリア |
信号を確実に検出できないため、センサーの梱包に失敗しました | 外側のカバーを再度取り付けます | |
負荷をかけて作業する | センサーが移動信号を検知(壁裏の動き、小物の動きなど) | 検知エリアの設定を確認してください |
負荷を伴う動作信号がある場合 | 動体が速すぎる、または検知エリアが小さすぎる | 検知エリアの設定を確認してください |
1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。
専門の設置業者にご確認ください。
取り付け、取り外し作業の前に電源を切ってください。
安全のため必ず電源を切ってください。
不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。
ライトケースに使用されているネジは、工場から出荷されるときに一般的なものです。ネジ用のビニール袋に入っている特定の Y タイプのステンレスネジは、技術者が取り付けを完了した後にランプシェードを固定するために使用されます。電気から保護するためのものです。ショック。
