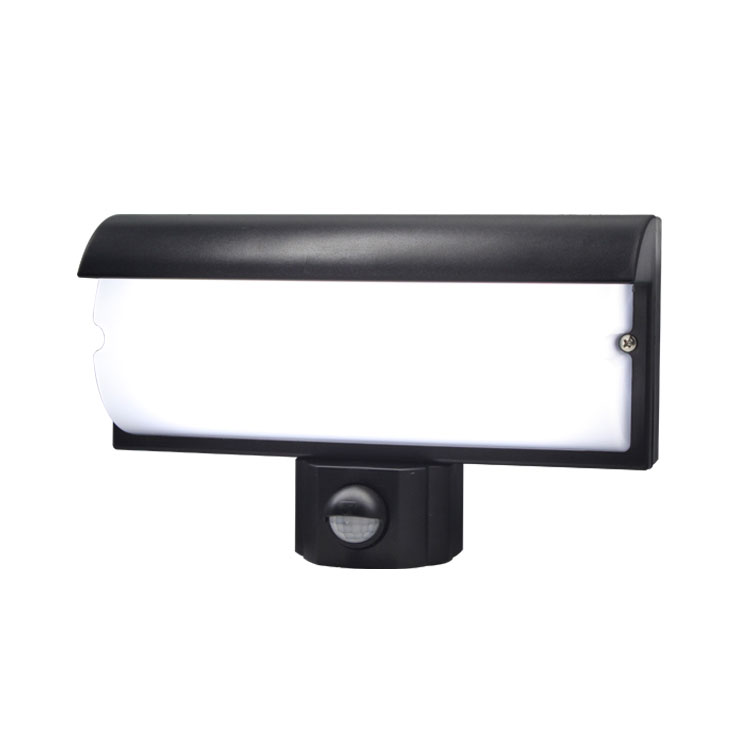

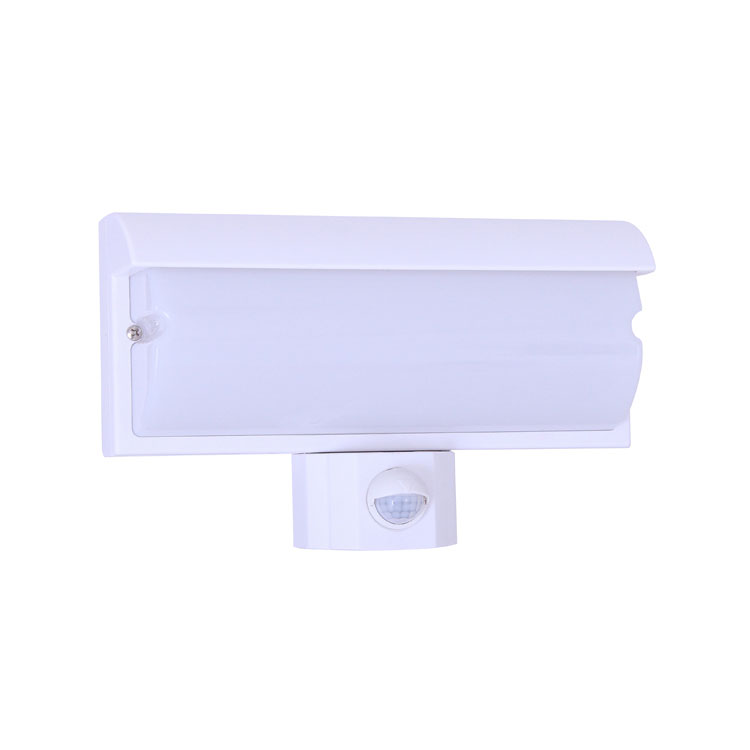

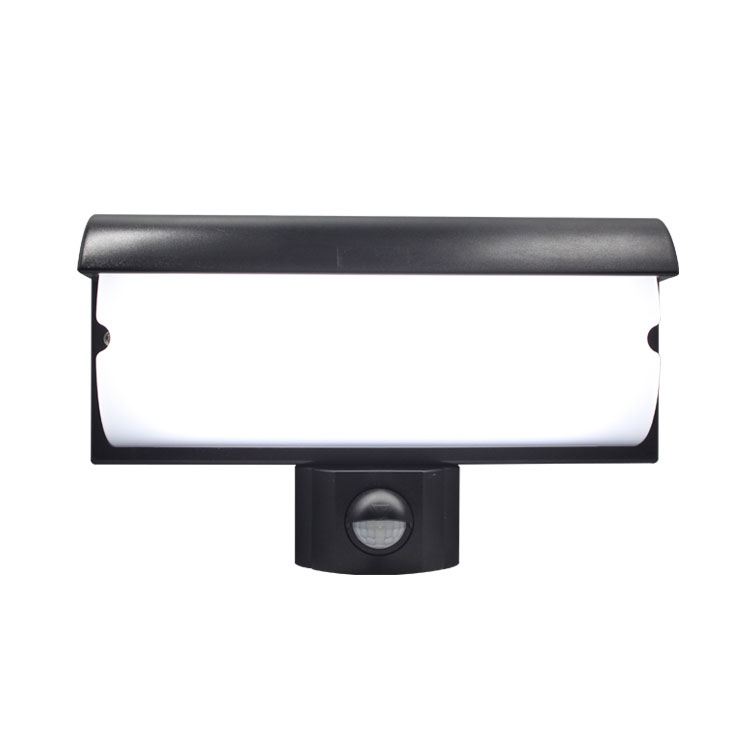

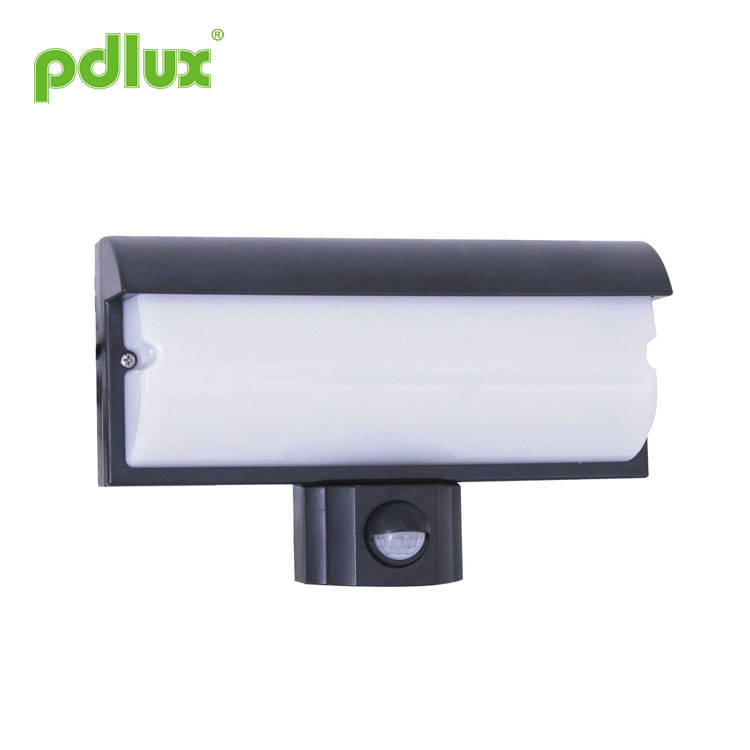

PD-PIR2015 赤外線センサーランプ説明書

まとめ

現代の光源としての LED は、高効率、長寿命、比較的低いエネルギー消費という特徴を持つ照明業界の発展トレンドとなっています。それを合理的に使用する方法と効率が照明業界の重要な問題です。PD-PIR2015 30個のLED（0.45W）で設計されています。その合理的なレイアウトにより、熱の流れが均一になり、最適化された発光効率が実現します。また、6W LED ランプは、65W 抵抗式白熱灯と比較して、ほぼ同じ明るさを生成できます。寿命は通常のハロゲンランプより 100 倍です。人感センサースイッチと併用できるため、より省エネで安全です。入室時点灯、退室時消灯LEDランプは入室時点灯、退室時消灯に最適な照明であり、省エネ光源としても最適です。

仕様

スペクトログラム

各部の名称

(アルミ材用ランプシェル)

インストール

注：以下の工具をご持参ください。

Step1 製品を取り付ける位置を決めたら、穴の位置を鉛筆でマークします（図1参照）。

注:木製の壁の場合は、プラスチック製の拡張ネジを使用する必要はなく、ドライバーでネジを締めるだけです。

ステップ 2 鉛筆の跡がある壁に電気ドリルで穴を開け、穴の中にプラスチックの拡張部分を入れます（図 2 参照）。
ステップ 3 ケーブル挿入口を通してケーブルをランプに接続します (図 3 参照)。

ステップ4 木製の壁の場合は、プラスチックの拡張を使用する必要はなく、ドライバーでネジを締めるだけです。(図4a)
木製の壁でない場合は、ステップ 2 を参照してください。(図 4b 参照)

Step5 壁に設置したランプベースにカバーを固定します（図5）。

ステップ6 コントロールパネルのカバーを下に開き、コントロールノブを設定すると、コントロールパネルが上向きになります（図6参照）。

4 秒（反時計回りで最後まで）から 8 分（時計回りで最後まで）の範囲で設定できます。タイマーは、前回の終了前にセンサーが移動信号を検出すると再カウントします。検知範囲テストや歩行テストを行う場合は、時間を最小限に設定することをお勧めします。

注: ライトが消えた後、センサーが再動作するまで 1 秒待つ必要があります。時間が終了した後、信号を検出するとライトが再び点灯します。

ワーク照度値は5〜2000LUXの範囲で調整できます。反時計回りに最後まで回転した場合の照度値は約5LUX、右回りに最後まで回転した場合の照度値は約2000LUXです。日中に歩行テストを行うとき、または検出範囲を調整するときは、ノブを反時計回りに最後まで回転させる必要があります。

障害と解決策

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

ライトケースに使用されているネジは、工場から出荷されるときに一般的なものです。ネジ用のビニール袋に入っている特定の Y タイプのステンレスネジは、技術者が取り付けを完了した後にランプシェードを固定するために使用されます。電気から保護するためのものです。ショック。

●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
