昼夜調光スイッチ

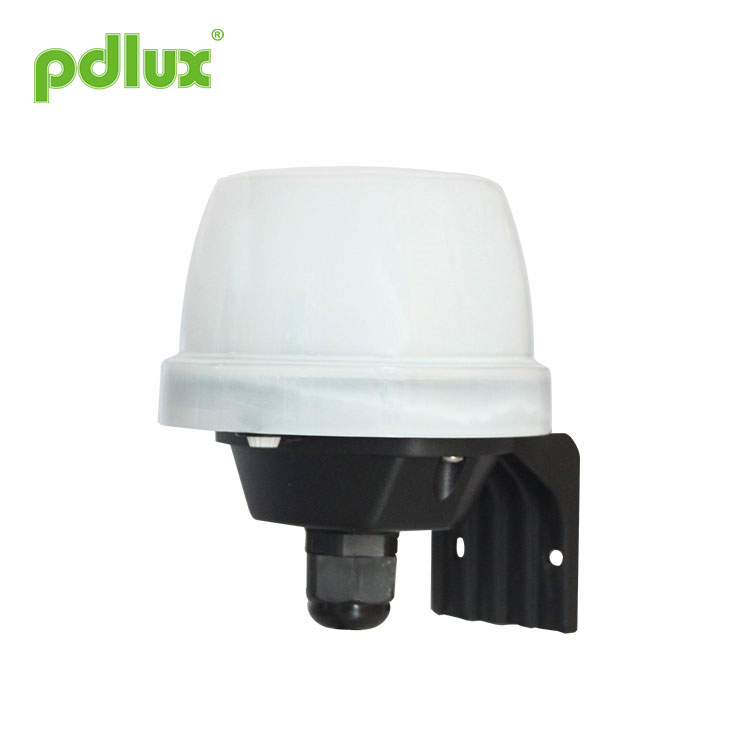

ライトコントロールセンサー PD-D20A-Z/PD-D20B-Z命令

まとめ

この昼夜照明制御スイッチは高度なデジタル制御光学製品で、100-127VAC 50/60Hz または 220-240VAC 50/60Hz の範囲で動作し、周囲の環境に応じて自動的にオン/オフできます。ライト。周囲の温度や湿度の影響を受けません。便利ですが実用的でもあります。夜間作業の負荷を制御できます。

MCU を使用してスイッチング情報を正確に計算し、正弦波のゼロで開くようにリレーを正確に制御して、各負荷を開きます。正弦波がゼロの場合、突入電流の問題高電圧で正弦波が開いたときに従来の制御モードによって発生する電流が回避されます。特に、大容量コンデンサへの高電圧の影響によって引き起こされる大電流によってリレーが損傷した場合に発生します。

この製品は高度なデジタル精密計算機能を採用しており、正弦波がゼロ電位のときに負荷を接続できるため、負荷サージ電流の問題が解決され、負荷が大幅に改善されます。容量を増やし、製品の耐用年数を延ばします。量産センサー技術の最新の制御方式により、あらゆる負荷を簡単に制御できます。高級品です。比べればコストは上がったものの、従来のバージョンでは、製品の信頼性と耐用年数が大幅に向上しました。この製品は安心を選択することと安全を選択することに等しいです。

注: 完全デジタル、長寿命の表面光制御スイッチ: 耐用年数は 5 年に達します。

PD-D20A-Z
電源:100-127VAC 50/60Hz
AC220-240V 50/60Hz
負荷：800W（100V-127VAC 50/60Hz）
1500W (AC220-240V 50/60Hz)
光制御: <5Lux-20Lux(調整可能)

PD-D20B-Z
電源: 100-277VAC 50/60Hz
負荷：800W（100V-127VAC 50/60Hz）
1500W (AC220-240V 50/60Hz)
1800W (AC277V 50/60Hz)
光制御: <5Lux-20Lux(調整可能)
消費電力: <0.5W

関数 反時計回りの回転が最小値に達し、周囲の光が 5Lux 未満になると、負荷がオンになります。周囲の光が 30Lux を超えると、負荷はオフになります。 時計回りの回転が最大に達し、周囲の光が 20Lux 未満になると、負荷がオンになります。周囲の光が 70Lux を超えると、負荷はオフになります。

知らせ

1. 自然光を受け取るために、調光スイッチの前に障害物がないようにしてください。
2.調光スイッチの前には揺れる物がないこと。
3.照明の下への設置は避けてください。

接続配線図

L と N を電源に接続します。
L'とNを負荷に接続します。

インストール

テスト 1.日中にテストする場合は、不透明を使用して感光窓を覆います（図5）。 2.この不透明部分を覆うと負荷がかかります。 3.この不透明部分を外すと、負荷がオフになります。 4.テスト後、このオペークを取り外します。
