LED赤外線センサーシーリングライト

まとめ

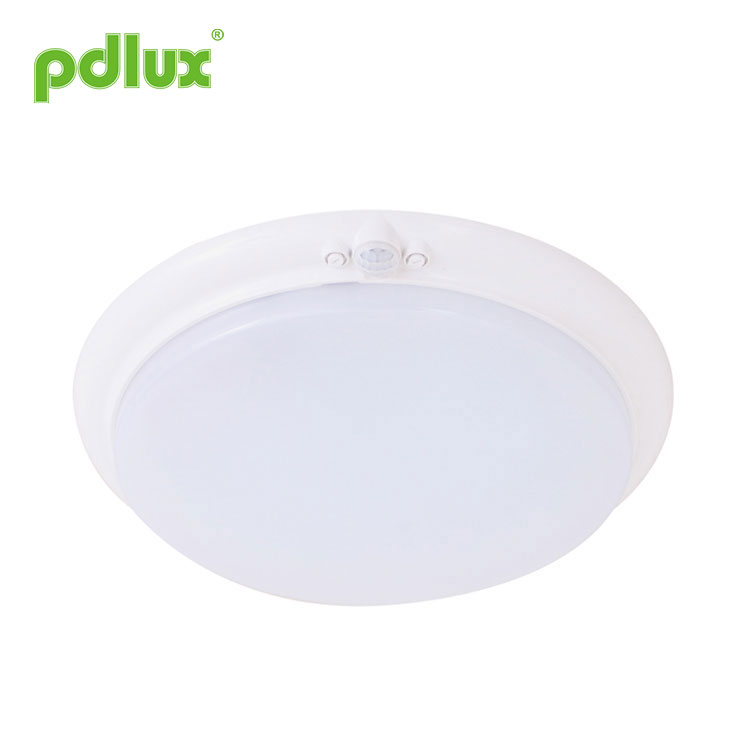

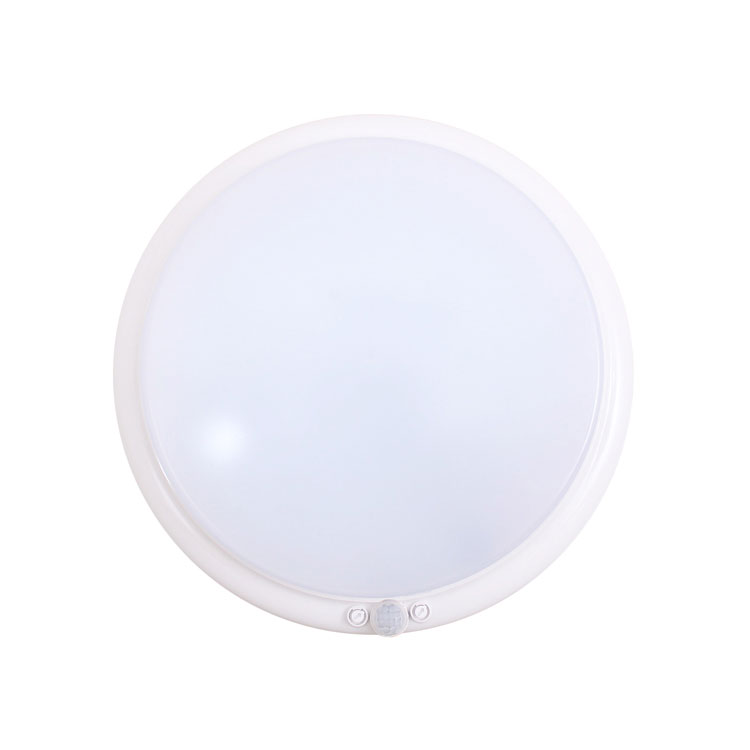

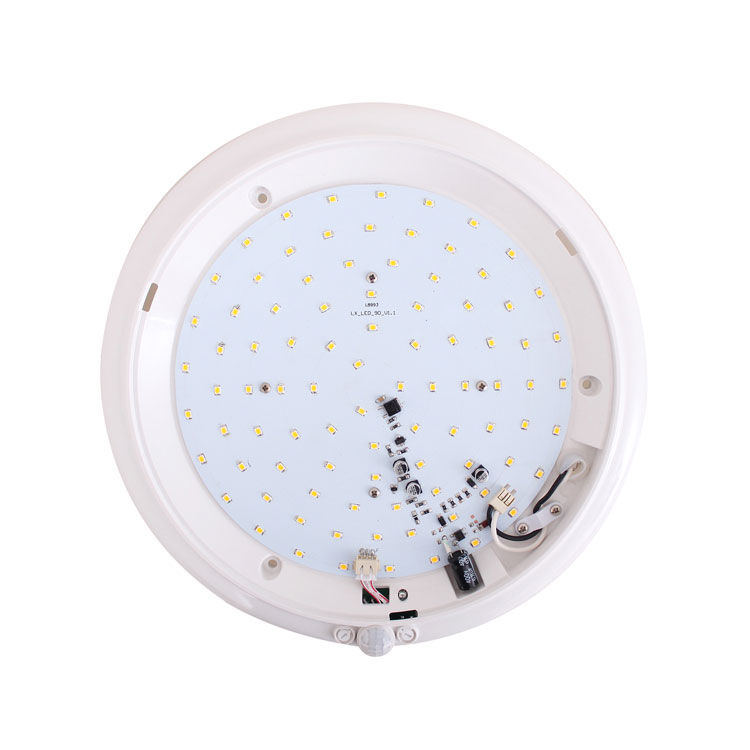

現代イルミナンとしてLED は、高効率、長寿命、比較的低いエネルギー消費という特性により、照明業界の発展トレンドとなっています。照明業界では、それを合理的に使用する方法と効率が重要な問題です。 PD-PIR2600 は、赤外線センサーで制御される LED ライトです。赤外線センサーはライトに組み込まれており、内部に 86 個の高輝度 LED があり、総電力は 12 ワットです。合理的な LED レイアウトにより、均一な熱流が形成され、最適化された発光効率が実現します。作動時の輝度は 60W 白熱灯よりも高く、寿命は一般的なハロゲンランプよりもはるかに長くなります。検知フィールドに入るとトリガーされます。センサーが作動するとライトが点灯します。検出フィールドから離れ、設定時間が経過すると、ライトが消えます。周囲の光の照度を自動的に検出し、必要に応じて値を設定および調整できます。周囲光照度が設定値以下の場合にライトが点灯して動作するなど。設定値を超えると、ライトは動作しなくなります。センサーがトリガーされて遅延時間が経過するまで、ライトは点灯します。一定の信号を検出すると、時間がオーバーレイされ、ライトが常時点灯します。屋内、廊下、公共の建物に設置できます。これは、省エネ光源として非常に理想的な代替品です。

センサー情報

関数

検出フィールド：検出フィールドは上下左右のサービスフィールドで構成されており、消費者の希望に応じて選択できます。しかし、移動方向は感度と大きな関係があります。

昼と夜を識別できます: 光の制御は、動作しているときに自由に調整できます。 「太陽」の位置（最大）に調整すると、日中も夜間も動作します。ただし、「月」の位置（分）に調整されている場合は、10 ルクス未満の光制御でのみ機能します。調整パターンについては、テストパターンを参照してください。

時間遅延は継続的に追加できます。最初の誘導信号の後に 2 番目の誘導信号を受信すると、最初の基本遅延時間の残りの時間をもう一度計算します。（時間の設定）

光制御ポテンショメータ (LUX): ノブを時計回りに回すと値が増加します。ノブを反時計回りに回すと値が減少します。

時間ポテンショメーター (TIME): ノブを時計回りに回すと値が増加し、最大遅延時間は (5±1) 分になります。ノブを反時計回りに回して値を減少させると、最小遅延時間は (12±3) 秒になります。

設定方法 1: ポテンショメータ
ニーズを満たすまでに値を調整するのに時間がかかる場合があります。

(1)時刻設定

9 秒（反時計回りに完全に回転）から 6 分（時計回りに完全に回転）まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。

これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検出範囲内に人間がいる場合のみ。

(2)調光設定

10~2000LUXの範囲で定義できます。ノブを反時計回りに完全に回すと約 10 ルクス、時計回りに完全に回すと約 2000 ルクスになります。検知ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

インストールの手順

Step1 電源を切ります。

ステップ 2 ランプを取り付ける前に、工具を使用して 3 つのバヨネットを順番にこじ開け、ランプ シェードを取り外します (図 2 参照)。
Step3 製品を取り付ける位置を決めたら、穴の位置を鉛筆でマークします。

注:木製の壁の場合は、プラスチック製の拡張ネジを使用する必要はなく、ドライバーでネジを締めるだけです。
ステップ4 鉛筆の跡がある壁に電気ドリルで穴を開け、穴の中にプラスチックの拡張部分を入れます。
Step5 ケーブル挿入口を通してケーブルをランプに接続します。ワイヤーサイズ: 0.2-0.75mm²(図3参照)
ステップ6 選択した位置にネジを使用してランプベースを固定します。(図4参照)
Step7 壁に設置したランプベースにカバーを固定し、ノブを調整します（図5参照）。
Step8 電源を入れると製品が使用可能になります。

注: ランプの取り外しまたは交換が必要な場合は、B07 操作ツールを使用して電源線を取り外してください (図 6 参照)。

ノート
電気技師または経験豊富な方が設置できます。
不安の対象をインスタレーションの基本面と見なすことはできません。
検出ウィンドウの前には、検出に影響を与える障害物や不安物があってはなりません。
エアコン、セントラルヒーティングなど、気温が変化するゾーンの近くに設置しないでください。
取り付け後にひっかかりを見つけた場合は、安全のためケースを開けないでください。

述べる

1. センサーの面を人間が通常移動する領域に向けてください。
2. より正確な照度設定を得るために、センサー面を周囲光の位置に保ちます。
3. 遅延時間内に再度信号を検出すると、遅延時間は無効になります。
4. LUX ノブ: 動作条件の輝度。ノブが切り替わると、一日中検出できることを意味します。ノブが切り替わると、<10 LUX 未満の輝度でのみ動作します。
5. TIME ノブ：ライトがゆっくりと点灯し、徐々に無信号状態になり、仕事がなくなるまでの期間です。

●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。

このマニュアルはこの製品の現在のコンテンツ プログラミングに関するものであり、メーカーによる予告なく変更や修正が行われる場合があります。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
