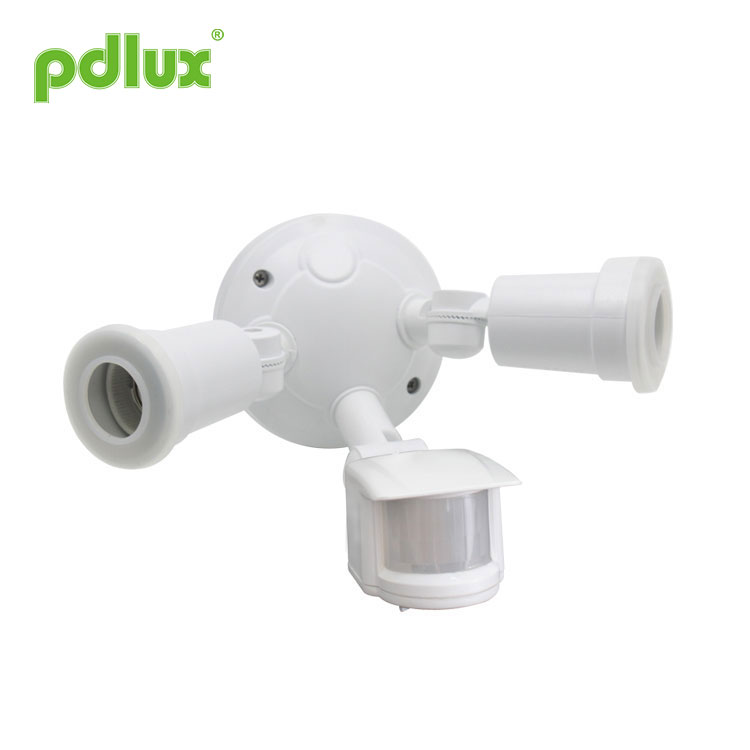

Pirモーション検出器付きLEDモーションセンサーランプ

PD-PIR-62F 赤外線センサーランプの説明書

まとめ

本製品は、人が来ると点灯、離れると消灯する省エネランプです。昼と夜を自動的に識別できます。赤外線エネルギー放電検出器、IC、SMD技術を採用しており、その性能は安定していて信頼性があります。いつ検出フィールドに入ってトリガーすると、赤外線センサーが作動してランプが点灯します。離れるとランプは自動的に消えます。

仕様

関数

1.昼と夜を自動的に識別でき、動作開始の光制御は自由に調整でき、夜間に動作し、日中に停止でき、ユーザーが調整できます。
2.調整可能な検出範囲：使用場所に応じて調整できます。
3.調整可能な時間設定: 現地の場所に応じて調整できます。
4. 時間設定は継続的に追加され、ランプが点灯しているときに検出フィールド内を移動すると、最後の誘導の休止に基づいて点灯時間が再度計算され、点灯時間が自動的に遅延されます。

インストール

ランプを取り付けるときは、接続配線図に従ってランプに電源を接続します。
次の図に従って、特定の設置位置を選択します。
I. 検出角度（上面図）
II.強力な探知フィールド（矢印は進行方向を意味します）
Ⅲ．不十分な検出フィールド
IV.検知範囲と範囲（側面図）

インストールプロセス:
1) ランプホルダーを取り外し、ベースを壁に固定します。
2) 底板の接続配線図に従って電源を接続します。
3) ランプをベースに固定し、通電します。

注記

日光が当たる場所、空気の流れや温度が明らかに変化する場所への設置は避けてください。
鋭利なものや粗い汚染物質で検出ウィンドウに触れないようにしてください。
エリアを最大限にカバーするには、ユニットを地面から 2.5 メートルの高さに取り付ける必要があります。ユニットを 2.5 m に取り付けるのが現実的でない場合は、ユニットをどちらかまたはそれより低い位置に取り付けることができますが、有効なより広いエリアの方法は仕様によって異なります。
このユニットは、より広い領域で移動する熱源を感知して動作します。最適な動作を得るには、センサーがわずかに下を向くように調整する必要があります。最適な動作を得るには、電球がわずかに下を向くように調整する必要もあります。注: PIR を直接照らすように、またはセンサーに近づけるようにライトヘッドを調整しないでください。調整しないと、電球からの熱がセンサーに影響を与えます。
電線に詳しくない場合は、設置が国および地域の電気規定に適合していることを保証できる資格のある電気技師のサービスを確保することをお勧めします。
直接雨のかかる場所に放置しないでください。
投光器がおすすめです。合計75W×2ワットを超えないようにしてください。

テスト

取り付けた後、通電する前に、TIME ノブ (2) を反時計回りに最後 (分) まで回します。 LUX ノブ (3) を時計回りに最後 (最大) まで回します。 ランプは通電後点灯する必要があり、消えてから 30 秒後に再度点灯させます。 すべてが正常であれば、時間設定ノブを回して希望に応じて点灯時間を設定し、LUX ノブ (3) で光制御を設定し、SEN ノブ (1) で検出範囲を設定します。

注意：

この製品を使用するときは、必要な適切な位置に感度を調整してください。間違った動きによって製品が正常に動作しなくなることを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動きを簡単に検出できます。風に吹かれる葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。全て
それらのリード製品は正常に動作しません!
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

何らかの問題と解決方法

1.負荷が動作しない：
a: 電源と負荷の接続配線が正しいかどうかを確認してください。
b: 負荷が良好かどうかを確認してください。
c: 設定された作業灯が周囲光に対応しているかどうかを確認してください。

2.感度が悪い：
a: 信号を受信するために検出窓の前に障害物があるかどうかを確認してください。
b: 周囲温度が高すぎるかどうかを確認してください。
c: 誘導信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付けの高さが説明書に示されている高さと一致しているかどうかを確認してください。
e: 移動方向が正しいか確認してください。

3.センサーランプは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号があるかどうかを確認してください。
b: 時間設定が最長かどうかを確認してください。
c: 電力が指示に対応しているかどうかを確認してください。
d: エアコンやセントラルなど、センサーランプ付近の温度が明らかに変化していないか確認してください。
暖房など

● 異なる環境で使用する場合は、感度を最高に調整しないでください。故障の原因になりやすいからです。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
