LED PIR モーションセンサーランプ

LED赤外線人感センサーツインライト

商品のサイズ

パッキングリスト

まとめ

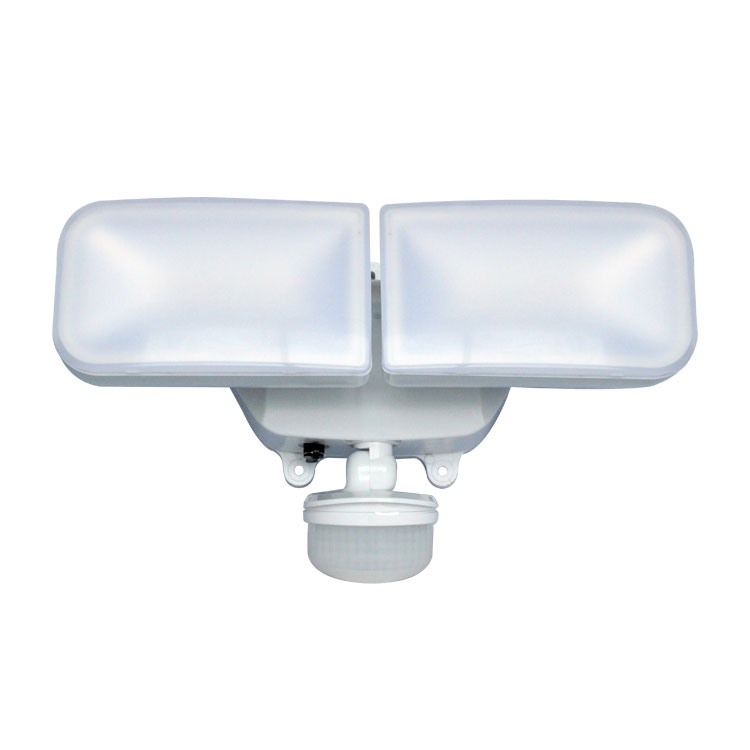

PD-2P-B は、エネルギー貯蔵およびデジタル省エネ制御としてリチウム電池を備えた一種の赤外線誘導ダブルヘッド LED ランプです。人体赤外線誘導設計と高い発光効率を採用しています。照明源。高輝度、簡単な設置、安定した信頼性の高い動作、長い耐用年数を備えています。長いメリット。赤外線センサーはランプに組み込まれており、48 0.5W の高輝度を使用します。LED照明管。ランプ全体の電力は8Wです。合理的なレイアウトにより、熱の流れが均一になり、最適な照明効果が得られます。人が製品の検出範囲内に入りセンサーが作動すると、ライトが点灯します。人が検出範囲から離れると、遅延時間が設定された後にライトが消えます。継続的なモーション検知信号がある場合、時間が自動的に重ね合わされ、ライトが継続的に点灯します。この製品はIP55の防水定格を備えており、屋内および屋外の誘導省エネ照明に最適です。充電電源として 8W/13V ソーラーパネルを装備できます。

高品質の PC ランプシェードを使用してください。光の柔軟な屈折を強化します。また、紫外線防止機能により、シェードが黄色くなったり壊れたりしにくくなります。 LED ランプの消費電力は白熱灯より 80%、蛍光灯より 50% 少ないです。

バッテリー: 11.1V 2000mAh リチウム電池
スタンバイ電流 (オフ状態) : <20uA
フルランプ電力: 最大 8W
検出範囲：12±2m（22℃）（調整可能）
検出角度: 120°
遅延時間: 400lm: 5 秒 30 秒 150 秒 (調整可能)
1000lm:5秒 20秒 60秒(調整可能)
調光: <10LUX
LED quanlity: 48 個 (0.5W、T2835)
検出動作速度: 0.6~1.5m/s
使用温度：-10℃～+40℃
動作湿度: <95%RH
設置高さ：1.8～2.5m
充電: 8W/13V ソーラーパネル
IP等級：IP65

誘導情報

関数

SENS ノブ: センサーと検出距離を制御します。検出距離は 12±2m 以内で調整可能です。
TIME ノブ: 製品が点灯する明るさと時間を制御します。ノブを 400lm まで回すと、5 秒、30 秒、150 秒で調整できます。ノブを1000lmまで回転させると、5秒、20秒、60秒で調整できます。

インストール

インストール手順
1) 電源を切ります。
2) ランプ全体を壁に固定します。 （図1）
3) ソーラーパネルを設置する。 (図2)
4) 太陽電池充電ケーブルを差し込みます。

調整

感度設定ノブをオフからオンにすると、製品は 5 分間のテストモードに入ります。テストモードでは、昼夜に関係なく、システムが人体信号を感知している限り、5秒、30秒、150秒（400lm）、5秒、20秒、60秒（1000lm）点灯します。

最初に電源を入れてから 5 分後、システムは自動的にテストモードを終了し、LUX は常に 10 LUX 未満になります。

設置上の注意

電気技師または関連する経験のある人が取り付けることをお勧めします。

製品は固定された物体に取り付ける必要があり、乱流物体を取り付けベースとして使用しないでください。

空気の流れや温度変化が明らかな場所への製品の設置は避けてください。たとえば、エアコンやヒーターなど。

検出ウィンドウの前には、検出に影響を与える障害物があってはなりません。

人がよく通るエリアに向けてプローブを設置します。

より正確な照度設定を取得するには、プローブを周囲光源に向けます。

鋭利で硬い、または粗い汚染物質が付着した検出ウィンドウには絶対に触れないでください。

最大の検出範囲を確保するには、製品を地上 2 ～ 2.5 メートルの高さに設置する必要があります。この高さが現実的でない場合は、より低い位置に設置できますが、有効な検出エリアは異なります。
マニュアルより;

取り付け後にセンサーに欠陥があることが判明した場合は、安全のため製品のカバーを開けないでください。

いくつかの一般的な問題を除外する方法

1. ライトが点灯していない場合:
a: 周囲の照度がセンサーの設定値を超えているかどうか。

2. 低感度:
a: 感度の設定が低すぎないか。
b: センサーが受信する信号に影響を与える障害物が検出窓の前にあるかどうかを確認してください。
c: センサーで使用される周囲温度が高すぎるかどうかを確認してください。
d: センシング信号源がセンサーの検出領域内にあるかどうかを確認してください。
e: 設置高さがこのマニュアルで指定されている範囲内であるかどうかを確認してください。

f：移動方向は正しい。

3. ライトは常に点灯します。
a: 検出エリアに継続的なセンシング信号があるかどうか（たとえば、人がセンサーの前を移動しているかどうか）。
b: 感度設定が高すぎるため、大きな干渉が発生しています。
c: エアコン、ヒーターなど、センサー付近の温度に大きな変化がある場合、感度が低下する可能性があります。
