PDLUX、アップグレードされた PD-V9H/PD-V9P/PD-V9S X バンド ドップラー センシング モジュールを発売、カスタム ピンフリー バージョンはオプション
寧波 PDLUX 電子技術は、PD-V9H、PD-V9P、PD-V9S を含む、改良された PD-V9 X バンド ドップラー レーダー センサーを正式に発売します。このシリーズは、さまざまなピン レイアウトと 2 つの主流周波数オプションを備え、オプションのピンフリー カスタマイズも備えており、世界中のエレクトロニクス メーカーからのさまざまな PCB レイアウト要件を満たします。
コアの差別化: ピン レイアウトと周波数の選択
3 つのモデルはすべて同じ回路、アンテナ、電気的性能を備えており、地域の無線規格に合わせてピン ピッチと動作周波数のみが異なります。
・PD-V9H：10.587GHz±10MHz (EU 標準周波数)、X1=3.4mm、X2=9.8mm のピン間隔 (欧州および米国の一般的な PCB 設計向け)
・PD-V9P：10.525GHz±20MHz (世界共通周波数)、コンパクトな X1=3mm、X2=8.9mm ピンにより PCB フットプリントを節約
・PD-V9S：10.525GHz±20MHz、標準 3.4/9.8mm ピン レイアウトにより、レガシー センサーの直接ドロップイン交換が可能

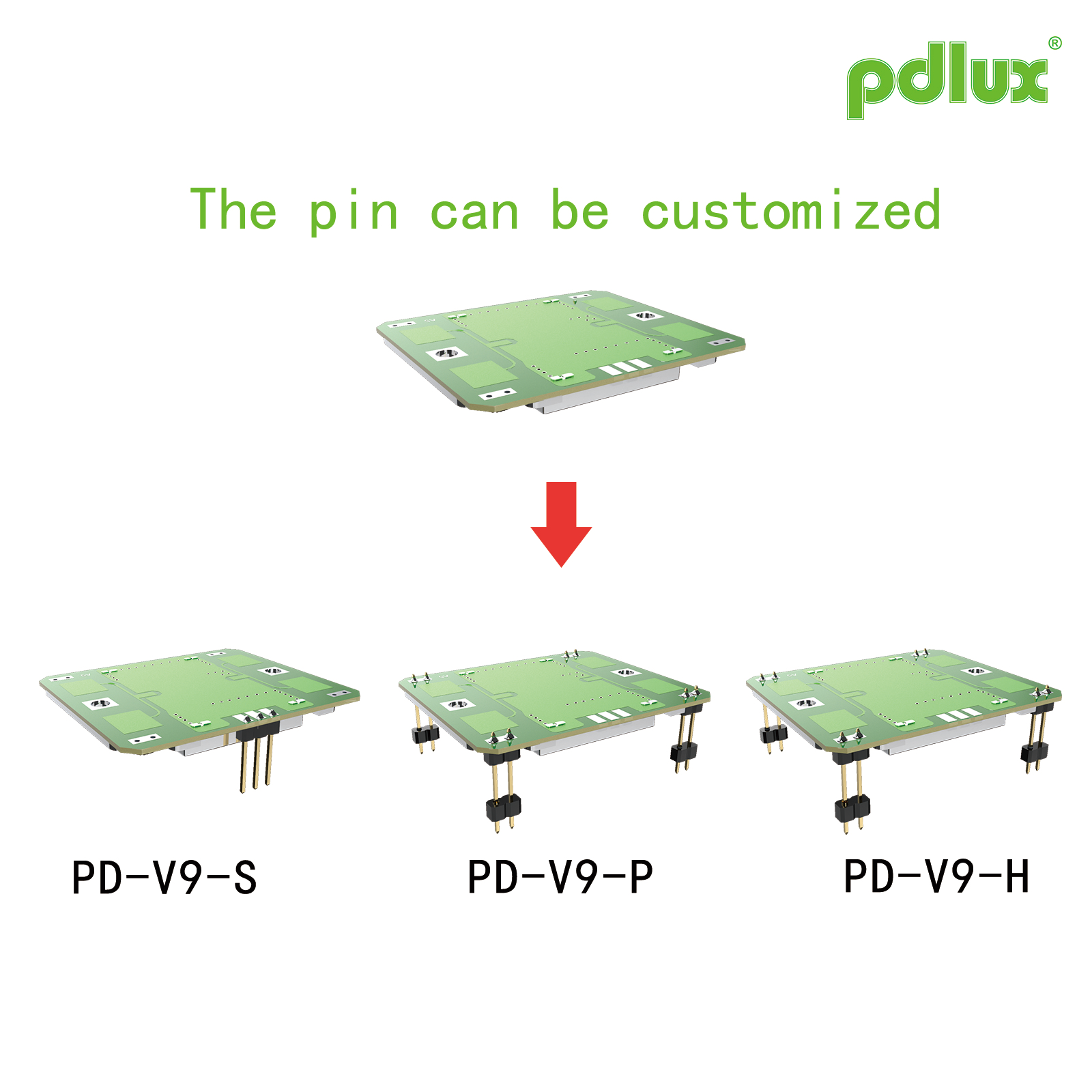

カスタムオプション:ご要望に応じて、SMD 実装用のピンフリーのベア モジュールをご利用いただけます。 X3 サイズは顧客の仕様に応じてカスタマイズできます。
PD-V9シリーズすべての優れたスペックを統一
DRO 誘電体共振器発振器と統合パッチ アンテナを使用して構築されており、全製品が一貫した仕様を共有しています。
· 供給電圧: DC5V±0.5V、標準電流は 32mA 未満。超低消費電力を実現する PWM 電力モードをサポート
・標準EIRP:13dBm(20mW)、受信感度-90dBc、第二高調波≤-40dBm
・動作温度：-30℃～+55℃の通常範囲、-40℃から+80℃まで拡張
・ビーム角：E面36°、H面72°。柔軟な取り付け角度が利用可能
· 世界市場の承認のため、RoHS 認証および ETS 300 440 に準拠
幅広い応用シナリオ
自動ドア、人感センサーライト、防犯警報装置、IoT人感センサー、速度検知装置などに最適です。古いレーダーモジュールを交換する場合、ユーザーはアンプのゲインを調整するだけで、MCU コードを修正することなく感度の問題を解決できるため、開発コストが大幅に削減されます。
