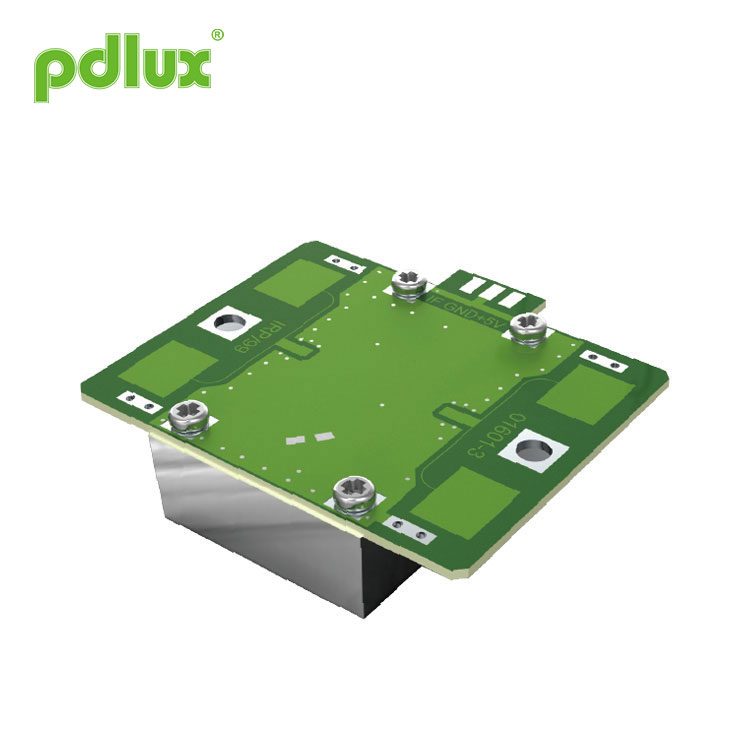

PDLUXPD-V9壁への設置10.525GHzマイクロ波センサーモジュール
PDLUX PD-V9壁取り付け10.525GHzマイクロ波センサーモジュールは、Xバンドバイスタティックドップラートランシーバーモジュールです。内蔵の共振器発振器（CRO）です。このモジュールV9は、壁取り付けに適したフラットプレーンアンテナを採用しています。壁への設置10.525GHzマイクロ波センサーモジュールは、前面の信号受信能力を向上させ、側面のブラインド領域を減らすことができます。その性能は、市場のセンサーよりも優れています。
モデル:PDLUX PD-V9
お問い合わせを送信
PDLUXPD-V9壁への設置10.525GHzマイクロ波センサーモジュール
PDLUXPD-V9壁への設置10.525GHzマイクロ波センサーモジュール is a X-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Wall Installation 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUXPD-V9壁への設置10.525GHzマイクロ波センサーモジュール is ideally suitable for occupancy sensor in automatic lighting switches. Wall Installation 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUXPD-V9壁への設置10.525GHzマイクロ波センサーモジュール â—インテリジェントスイッチ â—壁掛けスイッチ â—侵入者の検出 機能と利点
â—低ワイヤレス電力出力 |
EN300440-V2.1.1ã€EN62479：2010、RED指令に準拠-2014/53 / eu
FCCパート15.249による |
|
アンテナビームパターン
|
Size of PDLUXPD-V9壁への設置10.525GHzマイクロ波センサーモジュール
|
| パラメータ | ノート | 最小 | タイプ | マックス | 単位 | ||||||
| 周波数設定 | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| 放射電力（EIRP） | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| 整定時間 |
|
5 | 10 | 20 | μ秒 | ||||||
| 受信信号強度 | 2 | 150 | 200 | 250 | μVp-p | ||||||
| ノイズ | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| 供給電圧 |
|
4.75 | 5.00 | 5.25 | V（インパルス電源） | ||||||
| 現在の消費量 |
|
10 | 12 | 14 | mA | ||||||
| パルス繰り返し周波数 | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| パルス幅 | 4 | 10 | 20 | 30 | μ秒 | ||||||
| 作動温度 |
|
-15 | 22 | 55 | ℃ | ||||||
| 重量 |
|
7.5 | 8 | 8.5 | g | ||||||
注1：放射エミッションはFCC規則を満たすように設計されています。
Note2:The 受信信号強度(RSS) is measured at the total 1 Ways path loss of 70dB.
注3：電波暗室内の出力ポートで10Hz〜100Hzのノイズ電圧を測定しています。
注4：パルス動作
