光電式煙警報器

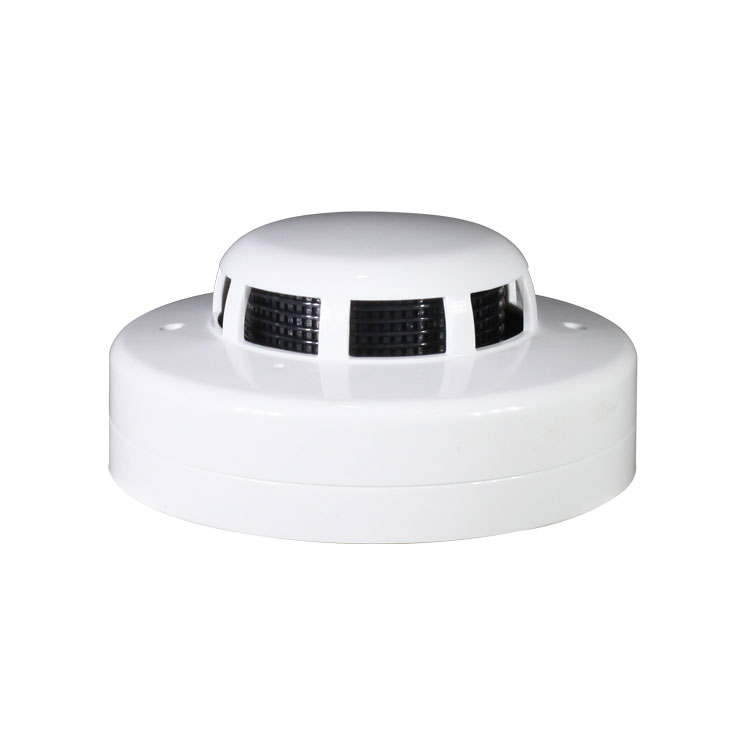

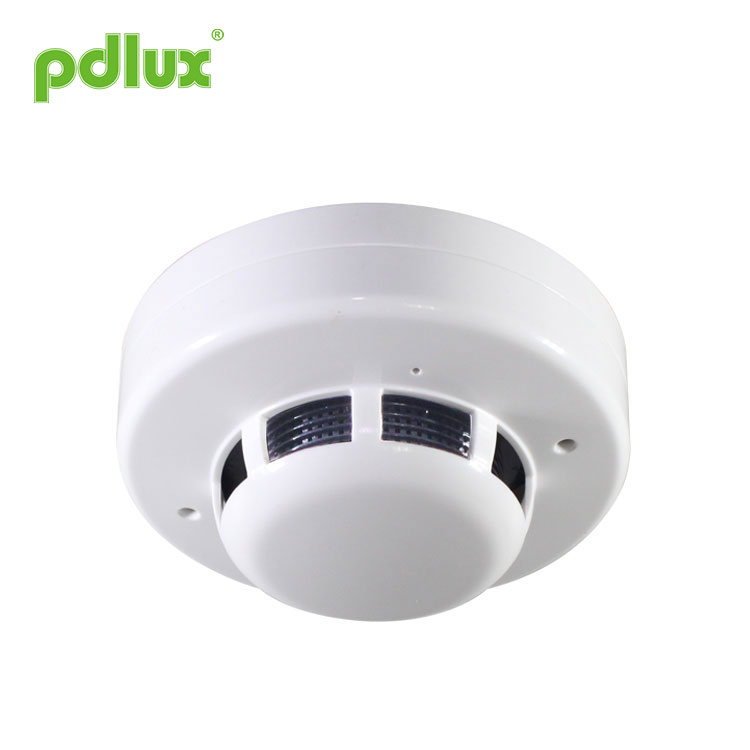

煙感知器 PD-SO928D

商品のサイズ

まとめ

この製品は新しいタイプの光電式煙探知器です。煙を感知すると、すぐに信号を出力し、接続されたユニットが動作するようにトリガーします。これにより、火災の発生を事前に通知し、不必要な損失を回避し、安全性と利便性をもたらします。

仕様

電源：DC12V〜DC33V
静電流:＜60uA
アラーム電流: ≤30mA
使用温度:-10℃〜40℃
動作湿度: 10%-95%RH、結露なきこと
ダブルインジケーター。

煙感知器を設置する場所

1. まず、各寝室とルートに少なくとも 1 つのアイテムを設置する必要があります。
2. 火災が発生した場合、階段は急いで避難するために重要であるため、階段の上に煙感知器を設置する必要があります。
3. 完成した屋根裏部屋や地下室を含む、各フロアの各スペースに少なくとも 1 台の煙感知器が必要です。
4. 各電気設備の隣に感知器を設置します。

5.煙が常に広がるため、天井の中央に煙感知器を設置した方がよいでしょう。
6. 何らかの理由で天井の中央に設置できない場合は、壁から少なくとも 10 cm 離して設置する必要があります。
7. 壁に取り付ける場合は、天井から 10 ～ 30.5 cm 下に取り付けます。図1。
8. ホールの長さが 9 メートルを超える場合は、複数の検知器を設置する必要があります。
9. 傾斜屋根の部屋では、上部から 0.9 メートルの位置に警報器を設置します。図2。
10. 取り外し可能な家に煙感知器を設置する方法。モバイル ハウスには断熱材がないため、天井から 10～30.5 cm の位置に検知器を設置することをお勧めします。

煙感知器を設置できない場所

1. キッチン、ガレージ（排気ガス）、ストーブ、給湯器、給油機の近くなど、燃焼粒子が頻繁に存在する場所またはその近く。
3.湿気や湿気の多い場所。またはシャワー付きのバスルームの近く。
4. ほこり、汚れ、油分が多い場所。
5. 非常に換気の良い場所では、煙はユニットから完全に吹き飛ばされます。
6. 空中記録エリアでは、これにより感知チャンバーがブロックされます。
7. 蛍光灯からの距離は 305mm 未満です。電気的な「ノイズ」がセンサーに干渉する可能性があります。
8. たとえば図 1 の「デッドエア」スペースでは、角付近の 10 cm 未満です。
9. 煙感知器は喫煙室で簡単に検出できます。

インストール

警告: 検出器を取り付ける前にループ電源をオフにしてください。
1. まず製品カバーを反時計回りに回してオフにします。
2. 製品のマークと説明書の接続手順に従って、ワイヤを対応する位置に接続します。
3. すべての検出器を取り付けたら、制御ユニットに電力を供給します。
4. テストセクションに従って検出器をテストします。
5. コントローラー システムの検出器をリセットします。
6. 関連する部門システムに、動作状態に入るように通知します。

注: 4 線式接続は以下の通りです

①端子5を「＋」に接続します。
②端子2は「－」を接続します。
③ 端子 6 と 3(4) はリレー出力端子に接続します。

警告：製品の設置中、煙検知室に塵が入らないように注意してください。

テスト

検出器は、設置およびメンテナンスの洗浄後にテストする必要があります。
注: テストの前に、関連する管理部門の煙感知器システムはメンテナンスの通知を受けるため、動作が停止します。不必要なアラームのリンクを避けるために維持される領域またはシステムのロジック制御の運動エネルギーを遮断します。検知器が正しく配線されていることを確認し、システムに電力を供給してください。電源を供給した後、80 秒間検出器が安定して動作するようにしてから、次のようにテストします。
1. 電源を切り替えると、インジケーターが 20 秒ごとに点滅します。
2. テストピン（直径 1.5 mm 未満）を穴に約 2 ～ 3 秒間押し込むと、インジケーターが常に点灯します。
3. インジケーターが点灯しない場合は、テストピンが正しく使用されているかどうかを確認してください。
4. 煙テスト: くすぶっている木の棒または綿の芯を探知機の側面に置き、警報が鳴るまで煙を探知機に吹き込みます。
警告: 上記のテストにより、検出器は電源が一時的にオフになった後にのみリセットできます。検出器が上記のテストに合格しなかった場合は、配線が正しいことを確認してください。

テストピン(直径1.5mm以下)

通常のメンテナンス

1. 少なくとも週に 1 回テストしてください。
2. 少なくとも月に 1 回は煙感知器を掃除してください。
掃除機ソフトブラシアタッチメントを使用して、優しく掃除機をかけます。
3. 機器に損傷を与える可能性があるため、煙感知器の掃除には水や洗剤を決して使用しないでください。

火災が起きたらどうするか

1. 消防署に電話します。
2. パニックに陥らず、落ち着いてください。上級プランのルートからできるだけ早く出発し、物を手に入れるために多くの時間を無駄にしないでください。
3. ドアが熱くなっているかどうかを感じます。暑い場合はドアを開けないでください。そうでない場合は、炎の侵入を防ぐ必要があります。他の経路で逃げることもできます。
湿ったタオルで鼻と口を覆い、煙を吸い込まないでください。
5. 逃走後は指定された場所に集合し、負傷者や死亡者が出ていないことを確認してください。

●施工は専門業者様にご確認ください。
● 取り付けおよび取り外し作業の前に電源を切ってください。
● 安全のため、必ず電源を切ってください。
● 不適切な操作により損失が発生しても、メーカーは一切の責任を負いません。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
