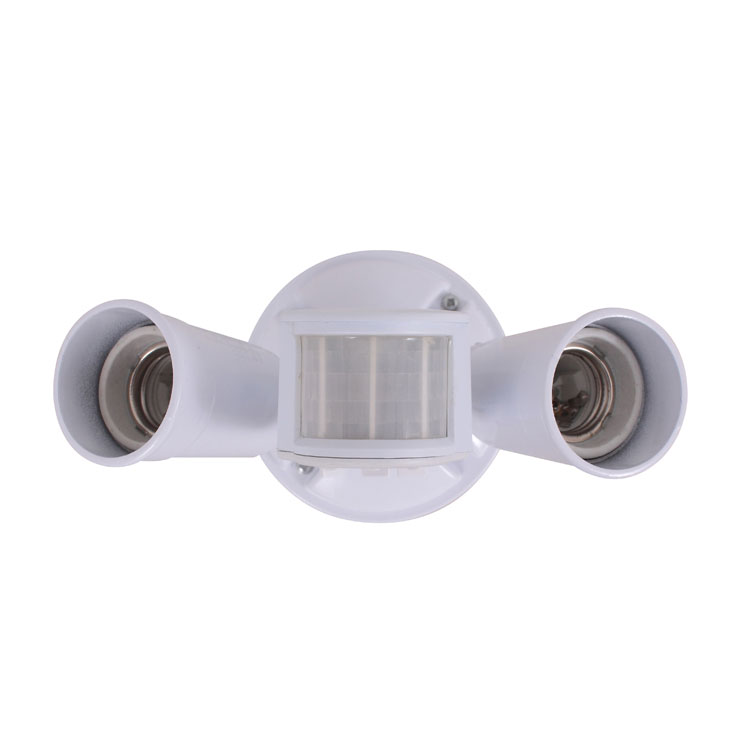

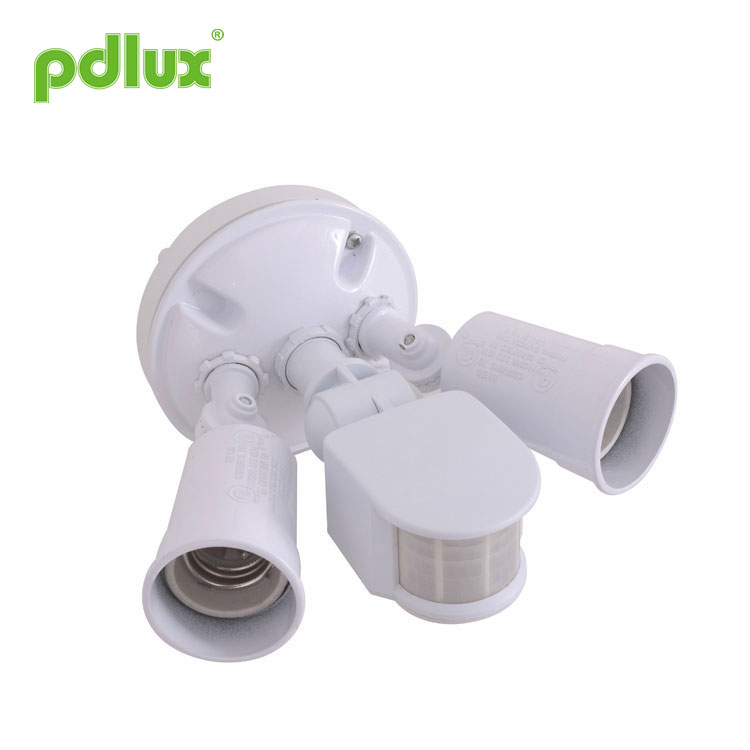

Pir モーション センサー LED 屋外セキュリティ ウォール ライト

赤外線センサーランプ PD-PIR66 の説明書

商品情報

本製品は、人が来ると点灯、離れると消灯する省エネセンサーランプです。
昼と夜を自動的に識別できます。赤外線エネルギー放電検出器、IC、SMD技術を採用しており、その性能は安定していて信頼性があります。検知フィールドに入ってトリガーすると、赤外線センサーが作動してランプが点灯します。離れるとランプは自動的に消えます。

仕様

関数

•昼と夜を自動的に識別でき、動作開始の光制御は自由に調整でき、夜間に動作し日中に停止でき、ユーザーが調整できます。
•調整可能な検出範囲：使用場所に応じて調整できます。
•調整可能な時間設定: 現地の場所に応じて調整できます。
•時間設定は継続的に追加され、ランプが点灯しているときに検出フィールド内を移動すると、最後の誘導の休止に基づいて点灯時間が再度計算され、点灯時間が自動的に遅延されます。

設置

次の図に従って、特定の設置位置を選択します。
I. 検出角度（上面図）
II.強力な探知フィールド（矢印は進行方向を意味します）
Ⅲ．不十分な検出フィールド
IV.検知範囲と範囲（側面図）

インストールプロセス:
1) ランプホルダーを取り外し、ベースを壁に固定します。
2) 接続配線図に従って電源を接続します。
3) ランプをベースに固定し、通電します。

注記

日光が当たる場所、空気の流れや温度が明らかに変化する場所への設置は避けてください。
鋭利なものや粗い汚染物質で検出ウィンドウに触れないようにしてください。
エリアを最大限にカバーするには、ユニットを地面から 2.5 メートルの高さに取り付ける必要があります。ユニットを 2.5 m に取り付けるのが現実的でない場合は、ユニットをどちらかまたはそれより低い位置に取り付けることができますが、有効なより広い面積の方法は仕様によって異なります。
このユニットは、より広い領域で移動する熱源を感知して動作します。最適な動作を得るには、センサーがわずかに下を向くように調整する必要があります。最適な動作を得るには、電球がわずかに下を向くように調整する必要もあります。注: PIR を直接照らすように、またはセンサーに近づけるようにライトヘッドを調整しないでください。調整しないと、電球からの熱がセンサーに影響を与えます。

電線に詳しくない場合は、設置が国および地域の電気規定に適合していることを保証できる資格のある電気技師のサービスを確保することをお勧めします。
直接雨のかかる場所に放置しないでください。
投光器がおすすめです。合計75W×2ワットを超えないようにしてください。

テスト

取り付けた後、通電する前に、TIME ノブ (2) を反時計回りに最後 (分) まで回します。 LUX ノブ (3) を時計回りに最後 (最大) まで回します。 ランプは通電後点灯する必要があり、消えてから 30 秒後に再度点灯させます。 すべてが正常であれば、時間遅延ノブを回して希望に応じて点灯時間を設定し、LUX ノブ (3) で光制御を設定し、SEN ノブ (1) で検出範囲を設定します。

注意：

この製品を使用するときは、必要な適切な位置に感度を調整してください。間違った動きによって製品が正常に動作しなくなることを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動きを簡単に検出できます。風に吹かれる葉やカーテン、小動物、送電網や電気機器の干渉による誤った動き。これらはすべて、製品が正常に動作しない原因となっています。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、使用時に感度を最大値に調整することはお勧めしません。提案: 使用する適切な距離に感度を設置して調整してください。設定しないでください。誤操作を防ぐための最大感度。

専門の取り付け業者にご確認ください。
取り付け、取り外し作業の前に電源を切ってください。
安全のため必ず電源を切ってください。
不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。
