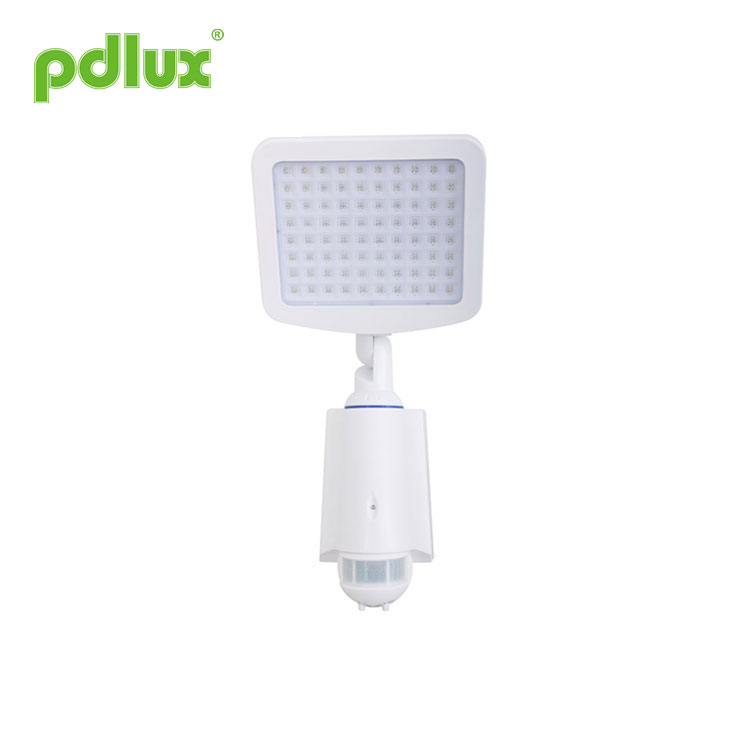

ソーラーパワーセンサーランプ PD-SLL80(SM) 取扱説明書

パッケージの内容

• 24 LEDマトリックスライト、モーション検出器付き
• ソーラーチャージャーボード
• ユーザーマニュアル

注:梱包品

注：需要に応じて購入してください。

導入

モーション起動型ソーラーパワー 48 LED セキュリティフラッドライトをお買い上げいただきありがとうございます
簡単なセットアップと軽量設計により、このライトはあらゆる照明ニーズに適合します。環境に優しい太陽光発電を使用して長年のサービスを提供できるように作られています。

仕様

• カバー範囲: 180 度の検出角度 • 検出範囲:15M (25℃) • LED単一電力: 0.06W • マトリックスライト: 24 個の超高輝度 LED ・定格負荷：最大4W。 • 光制御:<10LUX • バッテリー: 7.4V 2600mAH リチウムバッテリー

• ソーラーチャージャーボード: 10VDC/2.5W 単結晶 (15 フィートケーブル付き) (寿命: 3 年以上) • 連続点灯時間: ≥4 時間 • 遅延時間: 最小。最大10秒3分 ・LEDライト設置高さ：1～3m • 動作温度: -10 °C ～ +40 °C

重要な安全情報

• バッテリーを火の中に投棄しないでください。爆発が起こる可能性があります。
• バッテリーが爆発する可能性があるため、ライトを火や高温にさらさないでください。
• 水に浸さないでください。
• ライトを直接見たり、他の人の目に当てたりしないでください。
• はしごから落ちないように、適切な安全上のヒントに従ってください。
• 建物に照明器具を取り付ける必要がある場合は、地元の建設安全ガイドを参照してください。

1 年間の限定保証

• この保証は、誤用または誤った取り付け/接続による損傷には適用されません。
• この保証は、アクセサリ、電球、バッテリー、事故、改造、不正使用または修理、不注意、誤用、乱用、通常の磨耗（使用または使用による欠け、色褪せた傷、摩耗または変色を含む）に起因する損傷または欠陥には適用されません。日光への曝露）、または手入れとメンテナンス、火災、洪水、天災などの指示に従わなかった場合。
• この保証には、付随的または結果的損害に対する責任は含まれません。

インストールガイド

• 照明器具は平らで安定した面に設置してください。
• 検知性能に影響を与える可能性のある物体をモーション検知器の前に置かないでください。
• ライトをエアコン、セントラルヒーター、高電圧システムの近くに設置しないでください。
• モーションディテクタヘッドを道路交通やその他の動きに向けて設置しないでください。これにより、誤ったトリガーが発生し、ライトが過度に点灯し、バッテリー寿命が消耗します。
• モーション検出は、デバイス上の動きに対して最も敏感ですが、デバイスに近づいたり遠ざかったりする動きにはあまり敏感ではありません（下の写真を参照）。
• ソーラーチャージャーボードは、太陽光を最大限に集めることができる日当たりの良い場所に設置する必要があります。通常、ソーラーボードは、太陽光がボードを 1 日あたり少なくとも 3 時間（ガラス越しの場合は 1 日あたり 5 時間）充電できる方向（南）を向いている必要があります。初めて使用する前にライトを 24 時間充電することをお勧めします。
• 蓄積したほこりによる出力の低下を避けるため、柔らかい濡れた布を使用して定期的に（少なくとも年に 1 回）充電器ボードを掃除してください。

周囲の角度調整 検出器を横切る動きの活動に対する高い感度。 揺動角度調整 検出器に向かう動きによる感度が低い。

センサー情報

スペクトログラム

簡単なセットアップ手順

1. お子様の手の届かないところに保管してください。 2.この製品は屋外に設置できますが、雨/嵐や強い光の場合は設置しないことをお勧めします。

注：以下の工具をご持参ください。

1. ライトを取り付けたい壁に印を付けます。
2. 4 つの穴すべてにドリルで穴を開けます。
ナイロン アンカー (必要な場合) とネジを使用してマウントを壁に設置します。

3. 説明書の警告部分の図に従ってバッテリーを接続し、バッテリー カバーを元どおりに組み立ててください。
4. ライトをマウントにスライドさせて、下部のボルトをねじ込みます。

5. ソーラーボードをネジで取り付けます。方向を調整します。

6. ソーラーボードを日当たりの良い場所に置きます。

7. モーション検知器の方向を調整します。

8秒（反時計回りで最後まで）から3分（時計回りで最後まで）の範囲で設定できます。タイマーは、前回の終了前にセンサーが移動信号を検出すると再カウントします。検知範囲テストや歩行テストを行う場合は、時間を最小限に設定した方がよいでしょう。 注: ライトが消えた後、センサーが再動作するまで 1 秒待つ必要があります。時間が終了した後、信号を検出するとライトが再び点灯します。 この範囲は、ライトを高さ 2.5 m に設置したときに地面に現れる円形領域の半径を指します。反時計回りに最後まで回転する最小検出範囲 (半径約 4 m)。時計回りに最後まで回転する最大検出範囲（半径約 15 m）。

注意：この製品を使用するときは、感度を必要な適切な位置に調整してください。間違った動きによって製品が正常に動作しなくなるのを避けるため、感度を最大に調整しないでください。感度が高すぎるため、間違った動作が検出されやすくなります。風に吹かれる葉やカーテン、小動物による動き、送電網や電気機器の干渉による間違った動き。これらはすべて製品が正常に動作しない原因となります。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、使用時に感度を最大値に調整することはお勧めしません。提案: 使用する適切な距離に感度を設置して調整してください。設定しないでください。誤操作を防ぐための最大感度。

8. ライトヘッドの方向を調整します。

9. ソーラーボードからのワイヤープラグを
ライトの底。
ワイヤープラグが完全に接続されていることを確認してください。

操作ガイド

1. バッテリーの取り付け

ソーラーLEDライト、バッテリー電圧7.4V、1800mAH、感知角度> 150度、全点灯時、連続使用時間> 4時間。

2. テストモード:

テストする前に、背面のネジを外し、背面カバーを取り外します。バッテリー（1800mAH）を電源コネクタを接続すると、システムが起動し、赤色の LED が点灯します。表示LEDライトはその後消灯します。システムのウォーミングアップ中です。

3.「OFF」の彫像

システムは「停電時安全装置」モデルとなります。動き検知機能はありません。 25UA 未満を消費します。

4.「AUTO」スタチュー

システムは「遅延時間」と「感度」の手動調整を受け入れます。
「遅延時間」は10秒から3分まで調整可能です。
「Sensi Tivity」は15m(22℃)まで調整可能です。
LED ライトの明るさ:屋外 <10 LUX。

外部光制御値が 200LUX を超えると、システムは PIR センサーをオフにします。
消費電力: <3MA
電流:380~430MA(全点灯時)
電力が 6.4V 未満になると、システムはオフになります。
バッテリーが 6.6V より低い場合、LED 表示ライトが 8 分間 30 秒ごとに点滅します。
時間、8 時間後、電圧は仕事を維持するために完全ではありません。
電力が <6.2V より低い場合、システムは「電源遮断」モードに入り、電流 <25UA になります。

5.「ON」の彫像

システムが「ON」に設定されている場合、すべてのライトが点灯します。システムは明るさを70ルクス（≥
元の明るさの 1/3）、8 分間動きが検出されなかった場合。
電流：500~600MA
電力が 6.4V 未満になると、システムの電源がオフになります。
バッテリーが 6.6V より低い場合、LED 表示ライトが 8 分間 30 秒ごとに点滅します。
時間、8 時間後、電圧は仕事を維持するために完全ではありません。
電力が <6.2V より低い場合、システムは「電源遮断」モードに入ります。電流<25UA。

6. 沖マネジメント

インパルス電圧は9V、最大電流は650MAです。
外部電源アダプタに接続すると、LED インジケータライトが 1 回点滅します。

何らかの問題と解決方法

1.負荷が動作しない：
a: 電源と負荷の接続配線が正しいかどうかを確認してください。
b: 負荷が良好かどうかを確認してください。
c: 設定された作業灯が周囲光に対応しているかどうかを確認してください。

2.感度が悪い：
a: 信号を受信するために検出窓の前に障害物があるかどうかを確認してください。
b: 周囲温度が高すぎるかどうかを確認してください。
c: 誘導信号源が検出フィールド内にあるかどうかを確認してください。
d: 取り付けの高さが説明書に示されている高さと一致しているかどうかを確認してください。
e: 移動方向が正しいか確認してください。

3.センサーランプは負荷を自動的に遮断できません。
a: 検出フィールドに継続的な信号があるかどうかを確認してください。
b: 時間設定が最長かどうかを確認してください。
c: 電力が指示に対応しているかどうかを確認してください。
d: エアコンやセントラルヒーティングなど、センサーランプ付近の温度が明らかに変化していないか確認してください。

1.工場出荷時、バッテリーは外されています。ご使用の際はバッテリーを接続してください。
2.製品を使用しない場合、または製品を長期間保存しない場合は、バッテリーを取り外してください。

設置ベースを取り外します
電池カバーのネジ2本を外し、カバーを取り外します。

3.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
4.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
5. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

● 異なる環境で使用する場合は、感度を最高に調整しないでください。
故障の原因になりやすいからです。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
