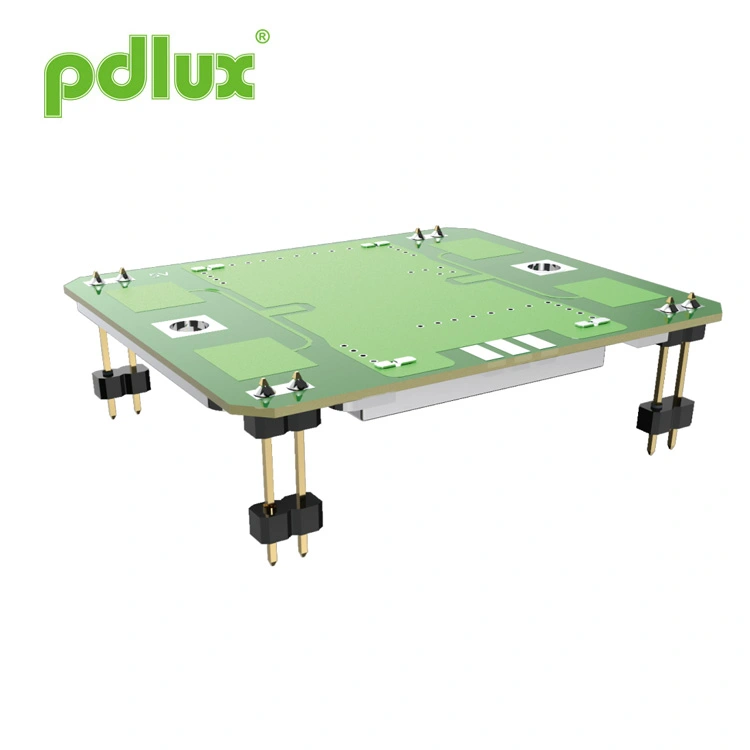

10.587GHzセキュリティマイクロ波レーダーセンサーモジュール
Pdlux は、X バンド (10.525 ～ 10.687 GHz、地域ごとに周波数をカスタマイズ可能) で動作する 10.587 GHz セキュリティ マイクロ波レーダー センサー モジュールの専門サプライヤーです。パッチ アンテナ、DRO、低消費電流、コンパクト サイズを特徴としており、広角 (H 面) と狭角 (E 面) の両方の検出機能を備え、柔軟な取り付けが可能です。消費電力は、PWM モードによりさらに削減できます。 RoHS準拠で、セキュリティシステム、自動ドア、人感照明、IoT、速度センサーなどに最適です。
モデル:PD-V9H
お問い合わせを送信
PD-V9H
- 周波数設定: 10.587GHz ±10M
- パッチアンテナを含む
- DRO: 誘電体共振器発振器
- 低 DC 電流ドレイン
- 小さいサイズ
- RoHS準拠
| アイテム | 仕様 | |
| 周波数設定 | 10.587GHz±10M | |
| 状態 | Ta = +25 ℃、Vin = +5 VDC | |
| 動作電圧 | +5.0±0.5VDC | |
| 動作電流 | 代表値 <32mA | |
| 出力電力 | 20mW (13dBm) E.I.R.P.典型的な | |
| 周波数安定性 | ±5MHz以下(Ta: -30 ～ +55 ℃) | |
| リターンロス感度 | -90dBc（代表値） | |
| 第二高調波の放射 | -40dBm範囲 | |

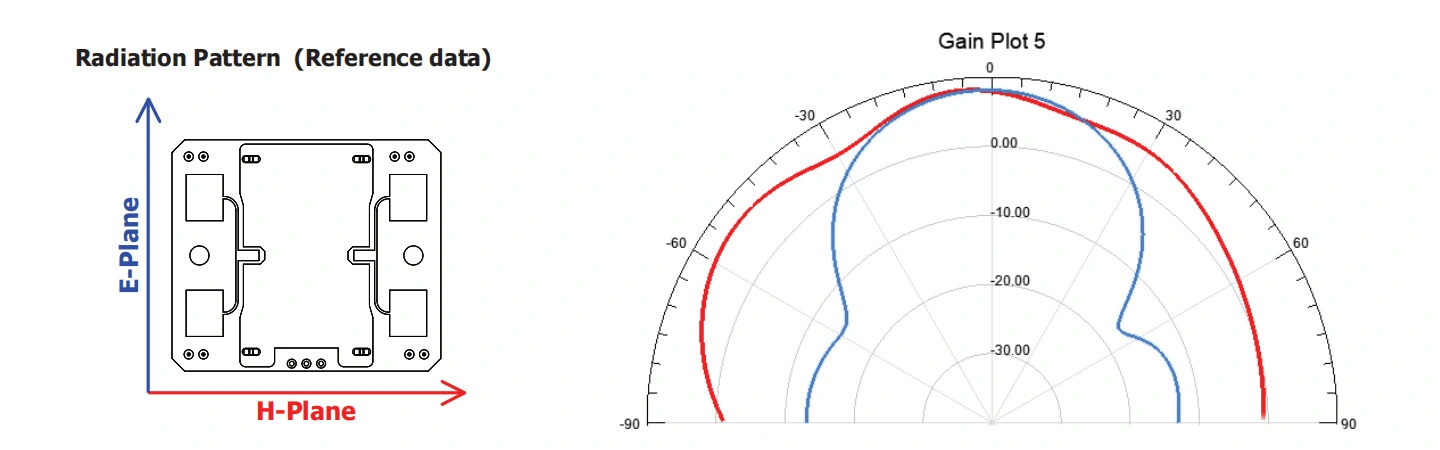

| アンテナビーム幅 (-3 dB) | Eプレーン | 公称36度。 (理論全角72度) |
| H 平面 | 公称72度。 (理論全角144度) | |
| RFインターフェース | パッチアンテナ | |
| 温度範囲 | -30～+55℃（標準使用範囲）、-40～+80℃（最大使用範囲） | |
| コンプライアンス規程 | -30 ETS 300 440 | |
PD-V9 シリーズ輝度センサーは X バンドで動作します。動作周波数は10.525GHz～10.525GHzの周波数範囲です。
10.687GHz。ユーザーは、その国の周波数規制に従ってカスタマイズして購入する必要があります。
位置しています。たとえば、10.525GHz、10.587GHz、10.687GHz。 PD-V9 シリーズ センサーはセキュリティと監視で広く使用されています
応用製品、自動ドアセンサー、モバイルセンシングライト、IoTセンサー、スピードセンサー、各種モバイルセンサー
製品。
センサーはH-Plane大角度検出とEplan小角度検出を備えています。ユーザーはセンサーをさまざまな角度に固定できます。
使用中に必要になります。ユーザーがセンサーの動作電流をできるだけ小さくしたいように、電源モードを設定できます。
センサーを PWM (デューティ サイクル) モードに切り替え、動作電流を効果的に削減できます。
ユーザーが元のセンサーの使用中または直接交換中に次の問題に遭遇した場合。
1. 最初の使用:
PD-V9 シリーズセンサーを初めて使用し、感度が高い、または感度が不十分な場合は、次のことを行ってください。
まずは増幅回路のゲイン設定状態を確認してください。 MCU が信号を処理するために使用する計算方法
が適切です。一般的に言えば、解決策を見つけるのは簡単です。
2. 以前に使用したセンサーを直接交換する場合に発生する可能性のある問題:
以前に使用していたセンサーを直接交換する場合、高感度と低感度の問題が発生する可能性があります。
簡単に解決できます。単純に増幅回路を増やすか、増幅回路のゲインを下げるだけで十分です。その必要はありません
MCUの信号処理アルゴリズムを考慮します。
初心者が使用する際に必要なヘルプは次のとおりです。
PD-V9 シリーズセンサーの使用中に問題が発生し、サポートが必要な場合。電子メールでお問い合わせいただけます。一般的に言えば、答えは得られます。
製品紹介:
製品紹介は、PDLUX により必要に応じていつでも変更および改善される場合があります。必ずしも全員にタイムリーに通知されるわけではありません。
