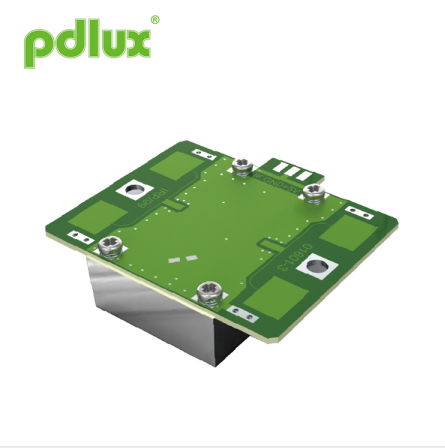

自動ドア 10.525GHz マイクロ波センサー モジュール
自動ドア 10.525GHz マイクロ波センサー モジュールは、X バンド バイスタティック ドップラー トランシーバー モジュールです。共振器発振器 (CRO) が内蔵されています。このモジュール V9 は平面アンテナを採用しており、壁面への取り付けに適しています。自動ドア 10.525GHz マイクロ波センサー モジュールは、正面信号受信能力を向上させ、側面の死角領域を減らすことができます。その性能は市販のセンサーよりも優れています。
モデル:PD-V9
お問い合わせを送信
自動ドア 10.525GHz マイクロ波センサー モジュール
自動ドア 10.525GHz マイクロ波センサー モジュールは、X バンド バイスタティック ドップラー トランシーバー モジュールです。共振器発振器 (CRO) が内蔵されています。このモジュール V9 は平面アンテナを採用しており、壁への取り付けに適しています。自動ドア 10.525GHz マイクロ波センサー モジュールは、正面信号受信能力を向上させ、側面の死角領域を減らすことができます。その性能は市販のセンサーよりも優れています。
自動ドア 10.525GHz マイクロ波センサー モジュールは、自動照明スイッチの占有センサーに最適です。自動ドア 10.525GHz マイクロ波センサー モジュールは、天井取り付けの侵入者検知器にも使用できます。
|
自動ドア10.525GHzマイクロ波センサーモジュールの応用 ●インテリジェントスイッチ ●壁掛けスイッチ ●侵入者検知 特徴と利点
●ワイヤレス電力出力が低い |
EN 300440-V2.1.1、EN 62479：2010、RED 指令-2014/53/eu に準拠
FCC パート 15.249 に準拠 |
|
アンテナビームパターン
|
製品サイズ
|
| パラメータ | ノート | 分 | タイプ | マックス | 単位 | ||||||
| 周波数設定 | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| 放射電力 (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| セトリングタイム |
|
5 | 10 | 20 | μ秒 | ||||||
| 受信信号強度 | 2 | 150 | 200 | 250 | μVp-p | ||||||
| ノイズ | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| 供給電圧 |
|
4.75 | 5.00 | 5.25 | V（インパルス電源） | ||||||
| 消費電流 |
|
10 | 12 | 14 | ミリアンペア | ||||||
| パルス繰り返し周波数 | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| パルス幅 | 4 | 10 | 20 | 30 | μ秒 | ||||||
| 動作温度 |
|
-15 | 22 | 55 | ℃ | ||||||
| 重さ |
|
7.5 | 8 | 8.5 | g | ||||||
注 1: 放射エミッションは FCC 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ～ 100Hz で測定されます。
注4：パルス動作
