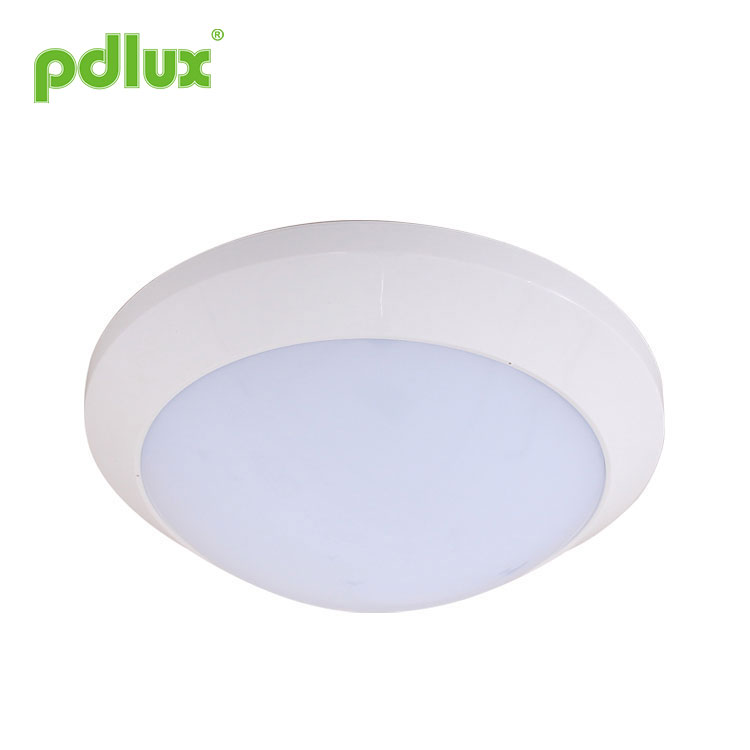

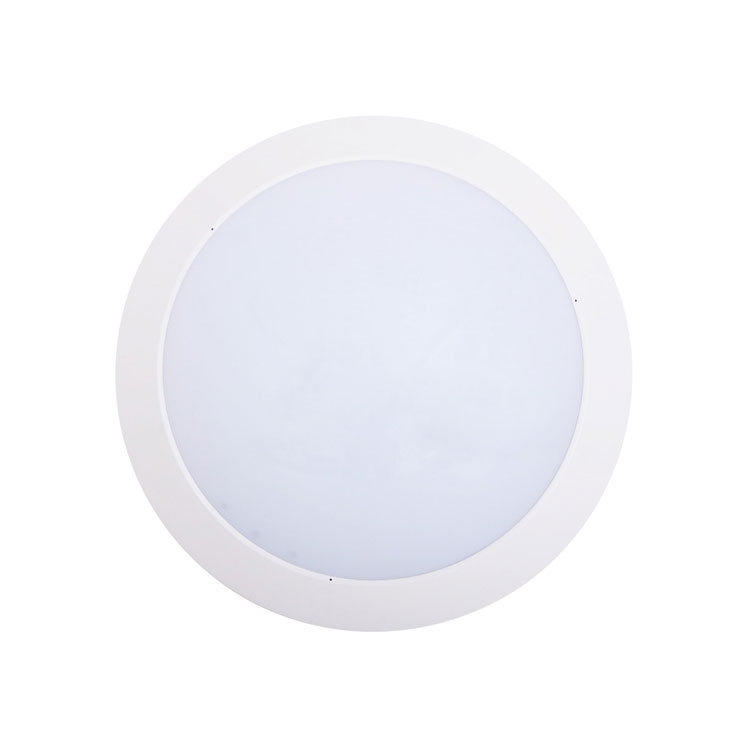

LED非常灯マイクロ波誘導ランプ

PDLUX PD-LED2040-D
LED非常灯マイクロ波誘導ランプを使用する場合は、感度（検出範囲）を適切な値に調整してください。ただし、葉やカーテンの吹き飛ばし、小動物、干渉による誤動作を簡単に検出することによる異常反応を避けるために、最大値を設定してください。電力網および電気機器の。上記のすべてがエラー反応につながります。製品が正常に動作しない場合は、感度を適切に下げてからテストしてください。

お問い合わせを送信

PD-LED2040-Dマイクロ波センサーライト命令

概要
これは、緊急時の電源の追加機能を備えた、新しく設計されたインテリジェントな天井取り付け型マイクロ波センサーLEDライトです。照明はAC直接電源またはバッテリーバックアップによって自動管理されます。つまり、停電時には、バッテリーバックアップが3.5ワットの電力供給を担当します。バッテリーバックアップは、3時間以上継続して電力を供給することができます。センサーの省エネモードで。廊下、洗濯室、エレベーターロビーなどに幅広く採用されています。
この製品は、2つの構成で設計されています。1つは緊急時に電力を供給する機能を備えたセンサーランプで、もう1つは緊急機能を備えていないインテリジェントセンサーランプです。実用的なニーズに応じてご購入いただけます。しかし、ほとんどの場合、前者を選択する必要があり、賢明です。そのため、時折の停電はトラブルや危険さえも引き起こします。

高品質のPCランプシェードを使用します。光の柔軟な屈折を強化します。また、紫外線防止機能により、シェードが黄色に変色して壊れにくくなります。

LEDランプは白熱灯より80％、蛍光灯より50％少ない電力を消費します。

各パーツの名前

仕様

電源：100-240V / AC、50 / 60Hz
定格LED：最大15W（AC）
最大3.5W（DC）
充電電力：<4W最大（ライトオフおよびライトオン）
スレーブ容量：1A最大（100-240V / AC）
HFシステム：5.8GHz
バッテリー：7.4V / 1500mAHリチウムバッテリー
連続照射時間：±180分
送信電力：<0.2mW

時間設定：10秒〜12分（調整可能）
検出範囲：2-10m（半径）（調整可能）
調光：10-2000LUX（調整可能）
検出角度：360°
電力係数ï¼š> 0.9
設置高さ：2.5-3.5m（天井マウント）
待機電力：<0.5W
LED数量：72PCS
使用温度：-20〜 +55â„ƒ

情報センサー

LED非常灯マイクロ波誘導ランプの機能

設定方法：ポテンショメータ

LED非常灯マイクロ波誘導ランプは、ニーズを満たす前に値を調整するのに時間がかかる場合があります。

（1）検出範囲設定（感度）

検出範囲とは、センサーライトを2.5mの高さに取り付けた後、地面に生成されるほぼ円形の検出ゾーンの半径を表すために使用される用語です。リーチコントロールを反時計回りに完全に回して、最小リーチ（約2m半径）を選択します。、および完全に時計回りに、最大リーチ（半径約10m）を選択します。

LED非常灯マイクロ波誘導ランプの注記：上記の検出距離は、身長1.6m〜1.7mで、中央の人物が1.0〜1.5m /秒の速度で移動する人の場合に得られます。人の身長、体型、移動速度が変化すると、検出距離も変化します。
場合によっては、ライトの感度に一定の偏差があります。

注意：LED非常灯マイクロ波誘導ランプを使用する場合は、感度（検出範囲）を適切な値に調整してください。ただし、葉やカーテン、小動物、または電力網と電気機器の干渉。上記のすべてがエラー反応につながります。製品が正常に動作しない場合は、感度を適切に下げてからテストしてください。

フレンドリーなリマインダー：2つ以上のマイクロ波を一緒に設置する場合は、互いに4メートル離す必要があります。そうしないと、それらの間の干渉がエラー反応につながります。

（2）時間設定

ライトは、約1時間から2時間の間の任意の時間オンのままになるように設定できます。 10秒（完全に反時計回りに回す）および最大12分（完全に時計回りに回す）。この時間が経過する前に検出された動きは、タイマーを再開します。検出ゾーンの調整と歩行テストの実行には、最短時間を選択することをお勧めします。

注：ライトがオフになってから、約1時間かかります。動きの検出を再開できるようになる1秒前。この期間が経過すると、ライトは動きに応じてのみオンになります。

これは主に、信号が検出されてライトが自動オンになってからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続的な検知機能があるため、エネルギーを節約するために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に検出された動きはタイマーを再起動し、ライトは維持されます。検出範囲内に人間がいる場合にのみオンになります。

（3）調光設定

選択した光応答しきい値は、約10〜2000LUXの範囲で無限に指定できます。完全に反時計回りに回して、約10ルクスで夕暮れから夜明けまでの操作を選択します。時計回りに完全に回して、約2000luxでの昼光動作を選択します。検出ゾーンを調整し、日光の下で歩行テストを実行するときは、ノブを時計回りに完全に回す必要があります。

（4）調光可能な照明の割合

0％〜30％の範囲で定義できます。周囲光が70ルクス未満になると、システムは調光モードを開始します。遅延時間中に信号が検出されない場合、信号はパーセンテージ照明に入ります。信号が検出されると、100％の照明に回復します。周囲光が100ルクスを超えると、自動的に調光モードを終了します。調光モードはデジタルで独立して機能します。

注：4つの機能ボタンを過剰に調整しないでください。これは、4つの機能ボタンがコンポーネントに直接接続されているため、ボタンを最初から調整するときに、3つのコンポーネントのそれぞれに小さなストッパーがあります。最後に、過度の回転はストッパーを損傷し、360°ノンストップターンアラウンドにつながります。調整範囲の制限は270°です。これに注意してください。

インジケーター機能
赤いインジケーター–充電インジケーター：充電中はインジケーターが点灯し、完全に充電されると消灯します。
緑のインジケーター–フル充電されたインジケーター：フルバッテリー、インジケーターが点灯します。
センサーインジケーター-検出すると、インジケーターが点灯します（緑）。

バッテリースイッチ
このスイッチは、バッテリー接続を制御するためのものです。輸送中または保管中の電力消費を回避するために、スイッチをオフにプリセットします。つまり、バッテリーは接続されていません。設置する前に、スイッチをオンに設定して、緊急時に電源を供給するためにバッテリーが適切に接続されていることを確認する必要があります。

インストール

接続-配線図

障害と解決策

障害	故障原因	解決
負荷で動作しません	照明の設定が正しくない、負荷が壊れている	負荷の設定を調整します
	照明の設定が正しくない、負荷が壊れている	負荷の設定を調整します
	電源が切れています	負荷を変更します
	検出領域に連続信号があります	電源を入れます
常に負荷をかけて作業する	センサーが正しく取り付けられていません	検出エリアの設定を確認してください
移動信号がない場合は負荷で動作します	センサーは信号を確実に検出できないため、適切に梱包できませんでした	外側のカバーを再度取り付けます
	センサーは信号を確実に検出できないため、適切に梱包できませんでした	外側のカバーを再度取り付けます
	移動信号はセンサーによって検出されます（壁の後ろの動き、小さな物体の動きなど）	検出エリアの設定を確認してください
移動信号がある場合は負荷で動作します	可動体が速すぎる、または検出領域が小さすぎる	検出エリアの設定を確認してください

1.シリアルのLEDは、すべてのシールが所定の位置に取り付けられている場合に機能します。
2.電源を入れたときに他のランプを取り外したり接続したりしないでください。
3.シリアルのLEDが損傷した場合、同じ定格のLEDを使用して修理するには経験豊富な技術者が必要です。

â—専門家によるインストールで確認してください。
â—安全上の理由から、取り付けおよび取り外し操作の前に電源を切ってください。
•不適切な操作によって生じた損失については、メーカーは一切の責任を負いません。

製品の品質と信頼性の向上に努めておりますが、すべての電子部品が無効になる可能性があり、トラブルの原因となります。設計にあたっては、冗長設計に注意を払い、トラブルを避けるために安全割当を採用しています。
この指示は、当社の許可なしに、他の目的でコピーすることはできません。
