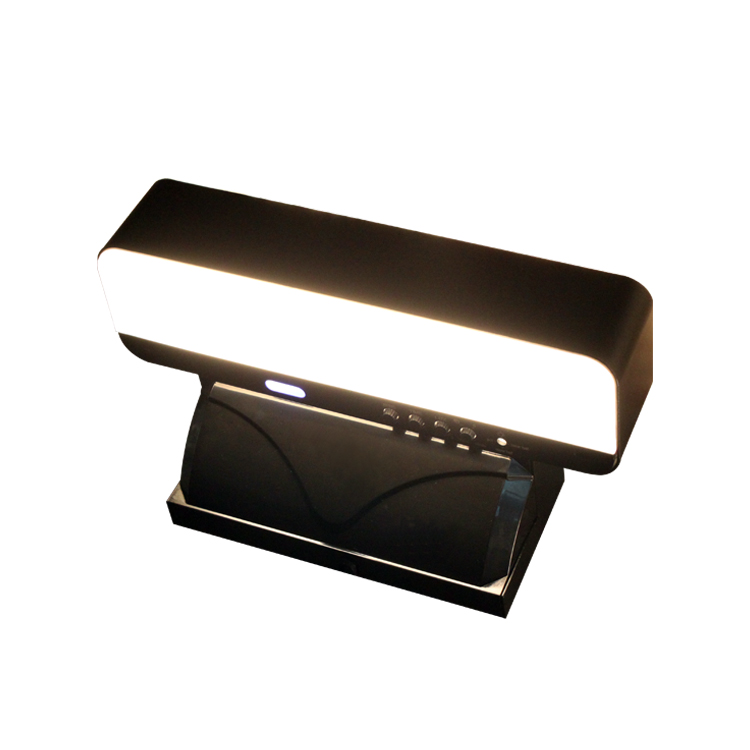

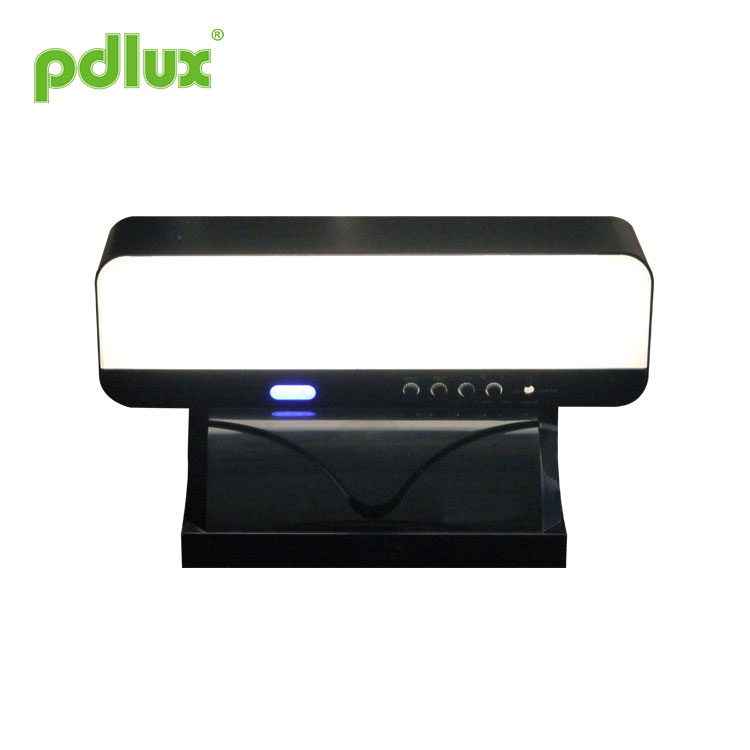

LED壁180°がマイクロ波誘導ランプを検出

マイクロ波センサーライトPD-LED131

商品のサイズ

LED壁の概要180°がマイクロ波誘導ランプを検出

これは、インテリジェント壁設置シリーズLED壁180°検出マイクロ波誘導ランプ、追加の停電スタンバイバッテリー電源照明機能の新しいコンセプトデザインです。照明部分は、地方自治体の電源とスタンバイバッテリー電源のデュアルシステムによって自動的に管理されます。電源ネットワークの電源が遮断されると、システムの自己供給バッテリーが自動的にフォローアップ電源を引き継ぎ、無電極ランプシステムに5Wの電力を供給します。スタンバイバッテリーの電源は1時間以上持続し、お客様のご要望に応じて調整することもできます。ただし、スタンバイバッテリーの保存期間は明るさに反比例します。この製品は、廊下、トイレ、エレベータの入り口、その他の省エネアプリケーションスペースで広く使用できます。

LED壁180°検出マイクロ波誘導ランプには2つの構成があります。緊急管理用のデュアルAC / DCシステムを備えた誘導ランプ。 1つは緊急機能のないスマートセンサーランプです。お客様は、ニーズに応じて構成を選択できます。ほとんどの状況で非常灯を選択する必要があります。照明のない時折の停電は多くのトラブルや危険さえ引き起こす可能性があるので、非常灯付きのこの製品は賢明な選択です。

LEDウォール180°DetectsMicrowave Induction Lampのシェルは、アルミニウム合金ボディ、つや消しベーキングプロセスを採用し、その他の部品は、製品の耐用年数を大幅に延ばすPC抗紫外線エンジニアリングプラスチックを採用しています。

	高品質のPCランプシェードを使用します。光の柔軟な屈折を強化します。また、紫外線防止機能により、シェードが黄色に変色して壊れにくくなります。
	LEDランプは白熱灯より80％、蛍光灯より50％少ない電力を消費します。

電源：220-240VAC、50 / 60Hz
定格LED：最大8W / 16W（AC）最大5W（DC）
充電電力：最大5W
HFシステム：5.8GHz
バッテリー：3.7V / 1800mAHリチウムバッテリー（18650）
連続照射時間：±60分
送信電力：<0.2mW
検出角度：180°
時間設定：10秒〜12分（調整可能）
検出範囲（22°）：1-5m（半径）（調整可能）
調光：<10-2000LUX（調整可能）
設置高さ：1.5〜3m
LED数量：72PCS（2835）
使用温度：-20〜 +55℃
動作温度：-10- + 40°C
プローブ移動速度：0.6-1.5m / s
相対湿度：<93％RH
静電気消費電力：＜0.5W

各パーツの名前

誘導情報

パラメータ設定方法：ポテンショメータ

次の設定では、要件を満たすために複数の調整が必要になる場合があります。

（1）検出距離設定（感度）

注：この検出範囲の値は、身長1.6〜1.7メートル、体格が中程度、歩行速度が1.0〜1.5メートル/秒の人の体によって測定されます。人体の身長、形状、歩行速度が変化すると、検知距離も変化します。

注意：製品を使用するときは、製品の感度を適切な位置に調整してください。製品の感度を最大に調整しないでください。風が吹くカーテン、葉、小動物、電力網、電気機器によって引き起こされる不適切な操作を回避できます。製品が正常に動作しない原因になります。製品が正常に動作しないことが判明した場合、ユーザーはテストを実行する前に感度を適切に下げることを試みることができます。製品の設置前または設置中に機能テストを実施する場合、人の動きによるセンサーの継続的な作業を防ぐために、担当者は製品センサー領域を離れて歩き回らないようにする必要があります。

フレンドリーなリマインダー：2つ以上の製品の設置距離は4メートル以上でなければなりません。そうしないと、相互干渉を引き起こし、誤動作につながります。

（2）遅延設定

10秒（反時計回り下）〜12分（時計回り下）の範囲で設定でき、終照値が時計回りの当日になる前に移動信号を検出するとタイミングが再開されます。スピンは終わりです。

注：ライトが消えた後、再び感知できるようになるまで、2秒近く待つ必要があります。この時間の終わりに信号が検出された場合にのみ、ライトが点灯します。

遅延調整の適切な使用：センサーが人の動きを検出した後、点灯から自動消灯までの遅延時間を調整するために使用されます。ユーザーは実際の需要に応じて調整できます。マイクロ波誘導製品の連続誘導機能により、要するに、システムは遅延時間の終了前にセンサーのタイミングを再開し、人が検出範囲内を移動している限りライトは消えません。したがって、省エネを実現するために遅延時間を短縮することをお勧めします。

（3）調光設定

作業照明値は<10-2000LUXの範囲で調整できます。 動作照明値は、反時計回りに下に回転すると約10LUX、時計回りに下に回転すると約2000LUXになります。検出領域をテストまたは調整するために日中に歩くときは、このノブを時計回りに下に回す必要があります。

（4）低輝度時間終了設定

％輝度終了時間：0に調整すると、半輝度はなく、無電極ランプは完全にオフになります。逆に、誘導遅延は％輝度に維持され、遅延は実際のポテンショメータの位置によって決定されます。

注：％輝度出口は、時間出口と光制御出口に分けられます。ライトコントロールが> 100Luxの場合、セミブライトは自動的に省エネを終了します。

注：5つの機能ノブを調整するときは、5つのノブがコンポーネントに直接取り付けられているため、力を入れすぎないでください。始点と終点を調整する場合、内部に小さな制限装置があります。運転中に力を入れすぎると、リミット装置が破損し、360°回転が妨げられなくなります。調整限界は230°ですのでご注意ください

バッテリー電圧インジケーター

接続

インストールは、提供された配線図に基づいています。 NL-パワー -アース

インストール

（1）電源を切ります。 （2）取り付け前に、上部カバーを開き、ベースを取り外します。 （3）電源コードを配線マークに従って端子に接続します。 （4）底部を取り付ける図1に従って選択した位置でカバーします。 （5）ランプ本体をベースに固定し、上部カバーを取り付けます。

1.お子様の手の届かないところに保管してください。
2.設置のために火/高温/湿気のある場所を避けてください。
3.電源コードへのアクセスを遮断する場合は確認してください。

インストール Attention

1.シリアルのLEDは、すべてのシールが所定の位置に取り付けられている場合に機能します。
2.電源を入れたときに他のランプを取り外したり接続したりしないでください。
3.シリアルのLEDが損傷した場合、同じ定格のLEDを使用して修理するには経験豊富な技術者が必要です。
â—専門家によるインストールで確認してください。
â—安全上の理由から、取り付けおよび取り外し操作の前に電源を切ってください。
•不適切な操作によって生じた損失については、メーカーは一切の責任を負いません。

現時点でのこの製品プログラミングの内容に関するこのマニュアルは、更新があるかどうかは通知されません。
取扱説明書の内容は、会社の許可なく他者に複製することを固く禁じます。
