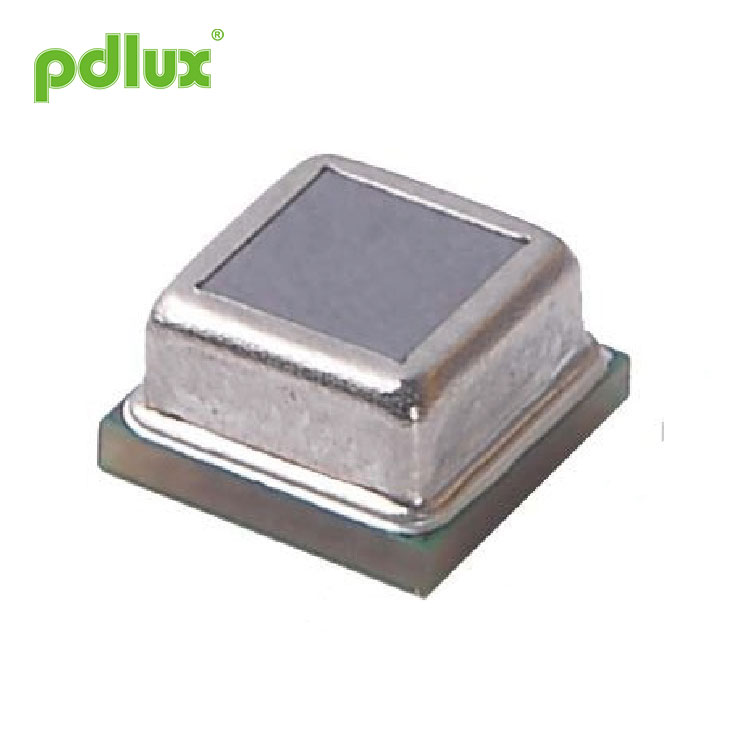

MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサー
  • MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサーMINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサー

MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサー

MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサーによって受信された焦電赤外線信号がプローブ内のトリガーしきい値を超えると、カウントパルスが内部で生成されます。プローブがそのような信号を再び受信すると、2番目のパルスを受信したと見なされます。 4秒以内に2つのパルスを受信すると、プローブはアラーム信号を生成し、RELピンに高レベルのトリガーがあります。

モデル:PD-PIR-262LA-D

お問い合わせを送信

MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサー


特徴
小型SMDリフローはんだ付け方式
デジタル信号処理
電力調整を有効にしてエネルギーを節約する
内蔵フィルター、強力な干渉防止
調整可能な感度、タイミング、光制御
低電圧、マイクロ消費電力
応用
赤外線の動きの検出
モノのインターネット
ウェアラブル
スマート家電、家庭
スマートランプ
セキュリティ、自動車盗難防止製品
ネットワーク監視システムなど


Product and recommended pad size diagram of MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサー


Basic parameters of MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサー
次の表の定格を超えるものは、デバイスに恒久的な損傷を与える可能性があります。定格値に近い状態で長期間使用すると、デバイスの信頼性に影響を与える可能性があります。

パラメーター

シンボル

最小

マックス

単位

注意

電圧

VDD

2.2

3.7

V



画角



X = 110°

Y = 90°

°

視野角は

理論値

保管温度

TST

-40

80



波長を検出する

λ

5

14

μm



Internal block diagram of MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサー


動作条件(特に指定のない限り、T = 25°C、VDD = 3V)

パラメーター

シンボル

最小

タイプ

マックス

単位

注意

Supply 電圧

VDD

2.2

3

3.7

V



動作電流

IDD

9

9.5

11

μA



感度のしきい値

VSENS

90



2000

μV



出力REL

低出力電流

IOL

10





mA

VOL <1V

大電流を出力

IOH





-10

mA

VOH>(VDD-1V)

REL低レベル出力ロック時間

TOL



2



s

調整不可

REL高レベル出力ロック時間

Hまで

2



3600

s



SENS / ONTIMEを入力してください

電圧 input range



0



VDD / 2

V

The adjustment range is between 0V and VDD / 2

入力バイアス電流



-1



1

μA



OENを有効にする

低電圧を入力

VIL

0.8V〜1.2V

ヒステリシス領域です

0.8

V

OEN電圧の高から低のしきい値レベル

高電圧を入力

VIH

1.2





V

OEN電圧の低から高のしきい値レベル

現在を入力してください

II

-1



1

μA

Vss<VIN<VDD

発振器とフィルター













ローパスフィルターのカットオフ周波数







7

Hz



ハイパスフィルターのカットオフ周波数







0.44

Hz



チップ上の発振器周波数

FCLK





64

kHz




Output trigger mode of MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサー

プローブが受信した焦電赤外線信号がプローブ内部のトリガーしきい値を超えると、内部でカウントパルスが生成されます。プローブがそのような信号を再び受信すると、2番目のパルスを受信したと見なされます。 4秒以内に2つのパルスを受信すると、プローブはアラーム信号を生成し、RELピンに高レベルのトリガーがあります。 。
さらに、受信信号の振幅がトリガーしきい値の5倍を超えている限り、RELの出力をトリガーするために必要なパルスは1つだけです。次の図はトリガーロジック図の例です。複数のトリガーの場合、出力RELのメンテナンス時間は最後の有効なパルスから始まります。



ONTIMEピンタイミング設定
プローブが人体の動きの信号を検出すると、RELピンにハイレベルを出力します。このレベルの持続時間は、ONTIMEピンに適用されるレベルによって決まります(以下の表を参照)。 REL高レベルデバイスで複数のトリガー信号が生成されている場合、新しいトリガー信号が検出される限り、REL時間がリセットされ、タイミングが再開されます。

1.動作電流は、選択した抵抗Rに関連しています。抵抗が大きいほど、動作電流は小さくなります。 RELの有効遅延期間中にRが消費する平均電流は、IR±0.75VDD / Rです。無効な遅延期間中、Rは電流を消費しません。消費電力要件が高く、有効な遅延期間にあることが多い場合は、デジタルRELタイミングモードを使用することをお勧めします。


2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. 注意: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.


タイムギア

Setting time (s) (タイプical value)

TIMEピン電圧範囲

 タイプ

分周抵抗器の推奨値(精度±1%)









プルアップ抵抗RH

プルダウン抵抗RL

1

2

0〜1 / 32VDD

1 / 64VDD

未掲載/ 1M

0R

2

5

1 / 32VDD〜2 / 32VDD

3 / 64VDD

1M

51K

3

10

2 / 32VDD〜3 / 32VDD

5 / 64VDD

1M

82K

4

15

3 / 32VDD〜4 / 32VDD

7 / 64VDD

1M

124K

5

20

4 / 32VDD〜5 / 32VDD

9 / 64VDD

1M

165K

6

30

5 / 32VDD〜6 / 32VDD

11 / 64VDD

1M

210K

7

45

6 / 32VDD〜7 / 32VDD

13 / 64VDD

1M

255K

8

60

7 / 32VDD〜8 / 32VDD

15 / 64VDD

1M

309K

9

90

8 / 32VDD〜9 / 32VDD

17 / 64VDD

1M

360K

10

120

9 / 32VDD〜10 / 32VDD

19 / 64VDD

1M

422K

11

180

10 / 32VDD〜11 / 32VDD

21 / 64VDD

1M

487K

12

300

11 / 32VDD〜12 / 32VDD

23 / 64VDD

1M

560K

13

600

12 / 32VDD〜13 / 32VDD

25 / 64VDD

1M

634K

14

900

13 / 32VDD〜14 / 32VDD

27 / 64VDD

1M

732K

15

1800

14 / 32VDD〜16 / 32VDD

29 / 64VDD

1M

825K

16

3600

15 / 32VDD〜16 / 32VDD

31 / 64VDD

1M

953K


感度設定

番号。

SENSピン電圧

 番号。

SENSピン電圧



電圧 range (VDD)

中心電圧(VDD)



電圧 range (VDD)

中心電圧(VDD)

0

0〜1 / 64

1/128

16

16 / 64〜17 / 64

33/128

1

1 / 64〜2 / 64

3/128

17

17 / 64〜18 / 64

35/128

2

2 / 64〜3 / 64

5/128

18

18 / 64〜19 / 64

37/128

3

3 / 64〜4 / 64

7/128

19

19 / 64〜20 / 64

39/128

4

4 / 64〜5 / 64

9/128

20

20 / 64〜21 / 64

41/128

5

5 / 64〜6 / 64

11/128

21

21 / 64〜22 / 64

43/128

6

6 / 64〜7 / 64

13/128

22

22 / 64〜23 / 64

45/128

7

7 / 64〜8 / 64

15/128

23

23 / 64〜24 / 64

47/128

8

8 / 64〜9 / 64

17/128

24

24 / 64〜25 / 64

49/128

9

9 / 64〜10 / 64

19/128

25

25 / 64〜26 / 64

51/128

10

10 / 64〜11 / 64

21/128

26

26 / 64〜27 / 64

53/128

11

11 / 64〜12 / 64

23/128

27

27 / 64〜28 / 64

55/128

12

12 / 64〜13 / 64

25/128

28

28 / 64〜29 / 64

57/128

13

13 / 64〜14 / 64

27/128

29

29 / 64〜30 / 64

59/128

14

14 / 64〜15 / 64

29/128

30

30 / 64〜31 / 64

61/128

15

15 / 64〜16 / 64

31/128

31

31 / 64〜32 / 64

63/128


The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.


OENピン設定

OENはREL出力のイネーブルピンです。 OENが低電圧を入力すると、REL出力は常にローになります。 OENが高電圧を入力すると、PININ / NPIRINピンがセンサーを介して通常の人体トリガー信号を検出すると、RELは人体トリガー信号がなくなるまで高レベルを出力し、RELを通過します。タイミング時間の後、RELはローを出力します。レベル。約2秒のシールド時間の後、人体信号を再び感知することができます。 OENピンをフォトレジスターやフォトダイオードに接続することで、日中は動作せず、夜間は動作する機能を実現できます。

タイプical application circuit
三極真空管のアプリケーション例



Reflow soldering of MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサー
センサーリフローはんだ付け手順
リフローはんだ付けの際は、下図の温度曲線に従ってください。下図のリフロー温度を超えるものは、事前にセールスエンジニアにご相談ください。


パッケージング


注意: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

注意 for welding
上図の温度曲線の最高温度を超えないようにしてください。超えた場合、センサーの性能が低下する可能性があります。
リフローはんだ付けを繰り返したり、加熱と分解を繰り返したりしないでください。センサーの寿命と性能に深刻な影響を及ぼし、製品保証の対象外となります。
腐食性の化学薬品を使用して光学フィルターを清掃しないでください(絶対エタノールを使用できます)。センサーが誤動作したり、故障したりする可能性があります。センサー装着直後は使用しないでください。1時間後に使用することをお勧めします。
Be careful not to touch the terminals with metal pieces or hands. 注意 for welding:

動作環境温度(湿度)範囲
> Temperature: Working temperature: -30℃~+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) 保管温度: -40℃~ +80℃
>湿度:作業湿度:≤85%RH(曇ったり凍ったりしてはいけません)
保管湿度:≤60%RH
•使用環境の温度と適応範囲に関しては、耐久性と耐環境性の継続的な動作保証ではなく、センサーを継続的に動作させることができる温度と湿度を指します。高温多湿の環境で使用すると、センサーは経年劣化を加速します。

Other considerations of MINIデュアルエレメントSMDバイナリアンチジャミングデジタル赤外線センサー
・静電気、雷、携帯電話、ラジオ、高輝度光などの電熱ノイズにより誤動作する場合があります。
•風や揺れによる誤動作を防ぐため、カスタマーターミナル製品はしっかりと取り付けてください。
・強い振動や衝撃で破損し、故障の原因となります。高強度の振動や衝撃は避けてください。
>この製品は、防水・防塵製品ではありません。使用時には、防水、防塵、結露防止、防氷性が必要です。
・作業環境で腐食性ガスが揮発すると、故障の原因となります。
