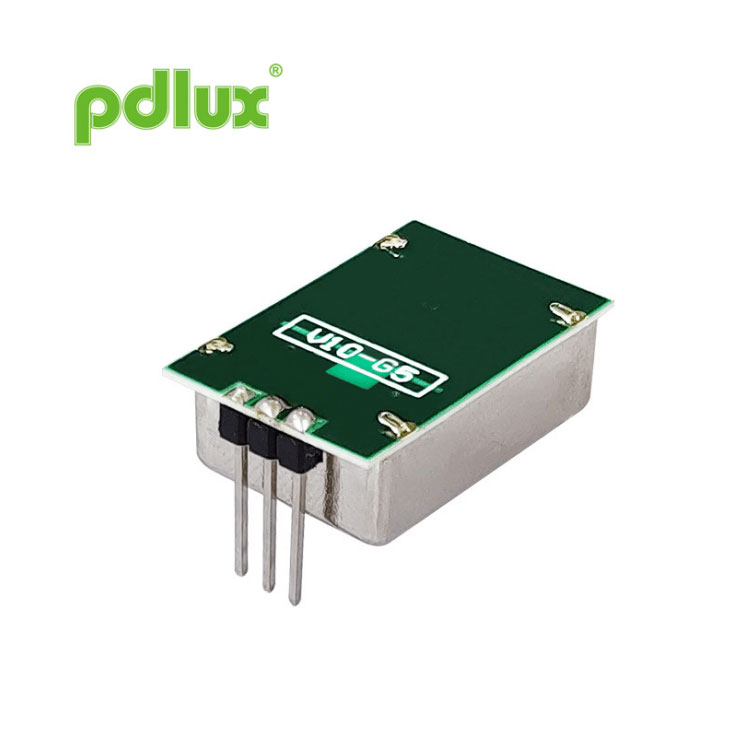

PD-V10-G5 小型 X バンドマイクロ波トランシーバーモーション検出ユニット

中国の Pdlux の工場で自社製造されている当社は、PD-V10-G5 ミニチュア X バンドマイクロ波トランシーバー動作検出ユニットのメーカーおよびサプライヤーとして認められており、品質と明確な価格設定を確保するために生産のあらゆる段階を注意深く監視し、お客様に費用対効果の高いソリューションを提供しています。

お問い合わせを送信

Xバンドドップラーモーションディテクタユニット

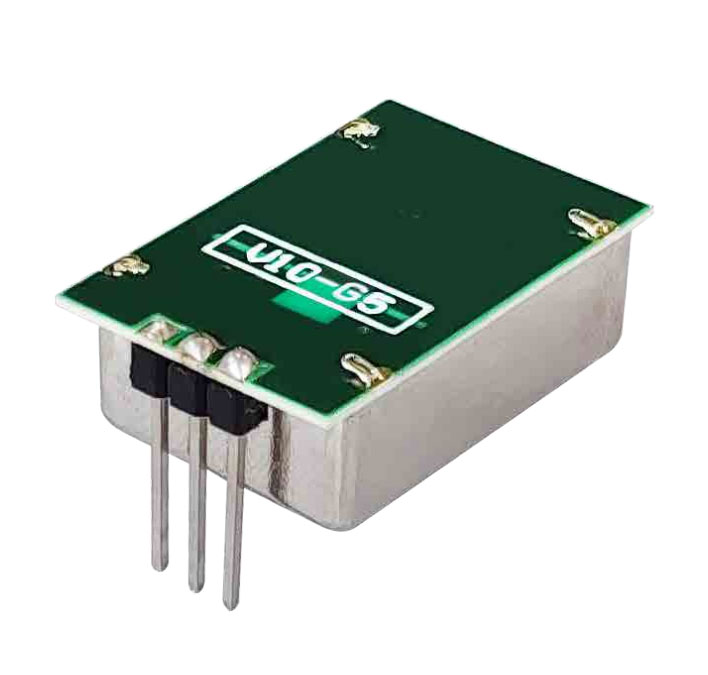

PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit

主な特長

• 低コスト • 低消費電力 • 高感度 • 3V および 5V バージョンが利用可能 • パッチアンテナ • RoHS準拠

アプリケーション

• 侵入警報 • 存在感知 • 自動ドアオープナー

Microwave Solutions PD-V10-G5 モーション検出ユニットは、小型 X バンドマイクロ波トランシーバーです。ドップラーシフト現象を利用して動きを「感知」します。

金属缶に収められたこのユニットは、誘電体共振安定化発振器を備えており、安定した周波数を提供します。 CWまたは低デューティサイクルパルスモードで広い温度範囲で動作し、統合された感度と信頼性を向上させるホモダイン受信機。

このモジュールファミリは、+5V または +3V の電源電圧で使用できます。

手術

基本的な動作原理は、送信信号と受信信号の間の周波数シフトを検出することで構成されます。ユニットの視野内の移動物体から反射される。
このユニットは、可聴または視覚的なアラームを提供するために増幅および処理できる低レベルの出力信号を生成します。信号に対応し、堅牢で耐久性があることが現場で証明されている低コストの表面実装製造技術を採用しています。信頼できる。

利用可能なモジュール

部品番号	国	頻度	コメント
PD-V10-501	イギリス	10.587GHz（5V）
PD-V10-502	アメリカ合衆国	10.525GHz（5V）	FCC-ID
PD-V10-502	ベルギー、オランダ、イタリア	10.525GHz（5V）	RED指令に適合
PD-V10-301	イギリス	10.587GHz（3V）
PD-V10-302	ベルギー、オランダ、イタリア	10.525GHz（3V）	RED指令に適合

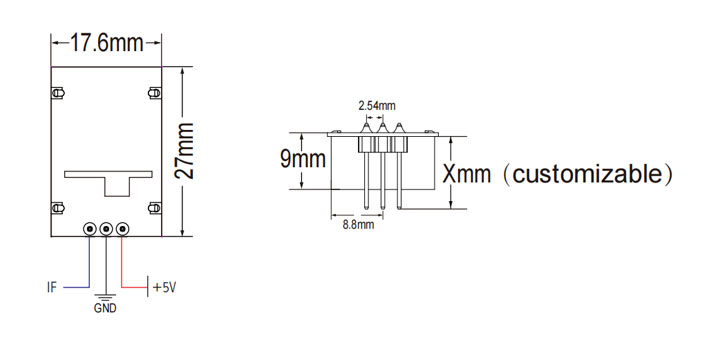

電気的特性

Electrical Characteristics

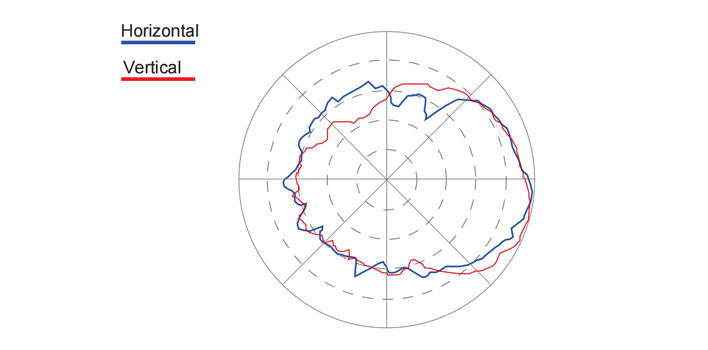

カバレッジパターン

Coverage Pattern

送信機

頻度	上の表を参照
電力出力 (最小)	5dBm EIRP
動作電圧	+5V±0.25V +3V±0.15V
動作電流 (CW)	25mA (最大) 20mA (代表値)
高調波放射	<-30dBm

パルスモード動作

平均電流 (5% DC)	1mA標準
パルス幅(最小)	5マイクロ秒
デューティサイクル (分)	1%
パルス繰り返し周波数	2～4KHz

受信機（帯域幅1Hz～3KHz）

感度（S/N比10dBの場合）	-84dBm
騒音（3Hz～80Hzの帯域幅で測定）	< 30μV

アンテナ : 標準

得	5dBi
-3 dB ビーム幅
Eプレーン	50°
H面	60°

機械的特性

重さ	4g
ピンヘッダコネクタ	2.54mm間隔×3

環境特性

RoHS準拠
電力/温度係数 (動作温度範囲全体)	3dB
周波数/温度係数 (動作温度範囲全体)	6.5MHz
動作温度	-20℃～+70℃

注意事項

センサーの出力の強さ（検出範囲）はS/N比に依存します。公称動作温度より高くても低くてもセンサーは動作しますが、パフォーマンスは低下します。デバイスの損傷を避けるため、取り扱いには注意してください。適切な静電気放電 (ESD) 保管、取り扱い、組み立て、テストのすべての段階で予防措置を遵守する必要があります。
