PD-V9-P Xバンドマイクロ波モーションセンサーが高精度の
  • PD-V9-P Xバンドマイクロ波モーションセンサーが高精度のPD-V9-P Xバンドマイクロ波モーションセンサーが高精度の

PD-V9-P Xバンドマイクロ波モーションセンサーが高精度の

精度、パフォーマンス、およびカスタマイズ-PD-V9-P Xバンドマイクロ波モーションセンサーが高精度を備えたマイクロ波モーションセンサーは、最新のスマート検出システムの需要を満たしています。 PD-V9-Pは、さまざまな環境で正確な検出のために設計された高感度Xバンドモーションセンサーです。頻度のカスタマイズ(10.525GHz、10.587GHz、10.687GHz)をサポートして、現地の規制に準拠しています。迅速な応答と信頼性の高いモーショントラッキングにより、IoTデバイス、スマート照明、自動システム、および産業モーションセンシングに最適です。柔軟な取り付け設計とPWM低電力モードにより、エネルギー志向のアプリケーションに適しています。あなたの成功を確実にするために、完全な技術サポートとタイムリーな配信を提供しています。

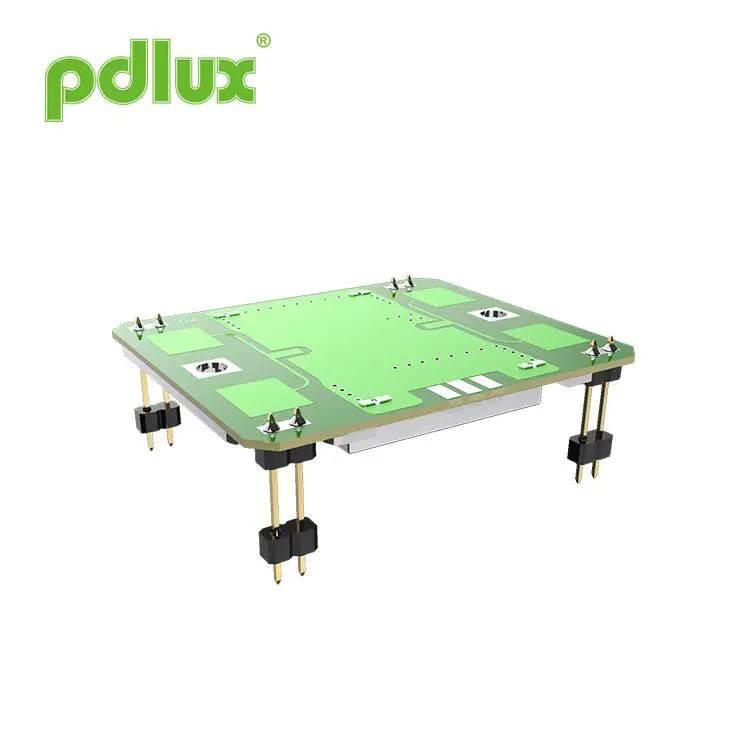

モデル:PD-V9-P

お問い合わせを送信


X-band Doppler Sensing Devices


サイズ


Size



特徴

- 周波数設定:10.525-10.587GHz

- パッチアンテナを含む

-DRO:誘電体共振器オシラート

- 低いDC電流排水

- 小さなサイズ

-ROHSコンプライアンス


仕様

アイテム 仕様
周波数設定 10.525-10.587GHz(さまざまな要件に応じてカスタマイズ)
状態 Ta = +25 C、Wine = +5 VDC
動作電圧 +5.0±0.5 VDC
動作電流 <32 meタイプ。
出力電力 20 MW(13 dBm)E.I.R.P。タイプ。
周波数の安定性 ±5 MHz最大(TA:-30〜 +55 c)
損失感度を返します -90 dbc typ。
2番目の高調波放射 -40 dBM範囲
アンテナビーム幅(-3 dB) e-plane 36度nom。 (72度のオレタニカルフル角度)
Hプレーン 72度nom。 (144度のオレチックフル角度)
RFインターフェイス パッチアンテナ
温度範囲 -30〜 +55 C(標準使用スコープ)、-40〜 +80 C(最大使用範囲)
コンプライアンスの規制 ETS 300 440


放射パターン
Radiation Pattern


簡単な紹介

PD-V9シリーズの明るさセンサーは、Xバンドで動作します。動作周波数は、10.525GHzから10.687GHzの周波数範囲です。ユーザーは、ある国の頻度規制に従ってカスタマイズに基づいて購入する必要があります。たとえば、10.525GHz、1 0.587GHz、10.687GHz。 PD-V9シリーズセンサーは、セキュリティおよび監視アプリケーション製品、自動ドアセンサー、モバイルセンシングライト、IoTセンサー、速度センサー、さまざまなモバイルセンサー製品で広く使用されています。

センサーには、Hプレーンの大きな角度検出とEPLANの小さな角度検出があります。ユーザーは、使用中に必要に応じてセンサーをさまざまな角度で固定できます。ユーザーは、センサーの動作電流を可能な限り小さくしたいかのように、センサーの電源モードをPWM(デューティサイクル)モードに設定できます。これにより、作業電流を効果的に削減できます。


遭遇する可能性のある問題

ユーザーが元のセンサーを使用または直接交換しながら、次の問題に遭遇したとき。

1。最初の使用:

PD-V9-P Xバンドマイクロ波モーションセンサーを初めて高精度で使用し、感度が高いか、感度が不十分な場合は、最初に増幅回路のゲイン設定ステータスを確認する必要があります。また、MCUが信号を処理するために使用する計算方法が適切かどうか。一般的に言えば、解決策を見つけるのは簡単です。

2。以前に使用されていたセンサーを直接交換するときに発生する可能性のある問題:

以前に使用したセンサーを直接交換する場合、高感度と低感度の問題がある場合もあり、簡単に解決できます。増幅回路を増やすか、増幅回路のゲインを減らすだけで十分です。 MCUの信​​号処理アルゴリズムを考慮する必要はありません。

使用するときに初心者が必要とする可能性のある支援:

PD-V9シリーズセンサーを使用しているときに困難に遭遇し、支援が必要な場合。メールでお問い合わせください。一般的に言えば、回答を得ることができます。

製品の紹介:

製品の紹介は、必要に応じていつでもPDLUXによって変更および改善される場合があります。必ずしも誰もがタイムリーに通知されるとは限りません。
