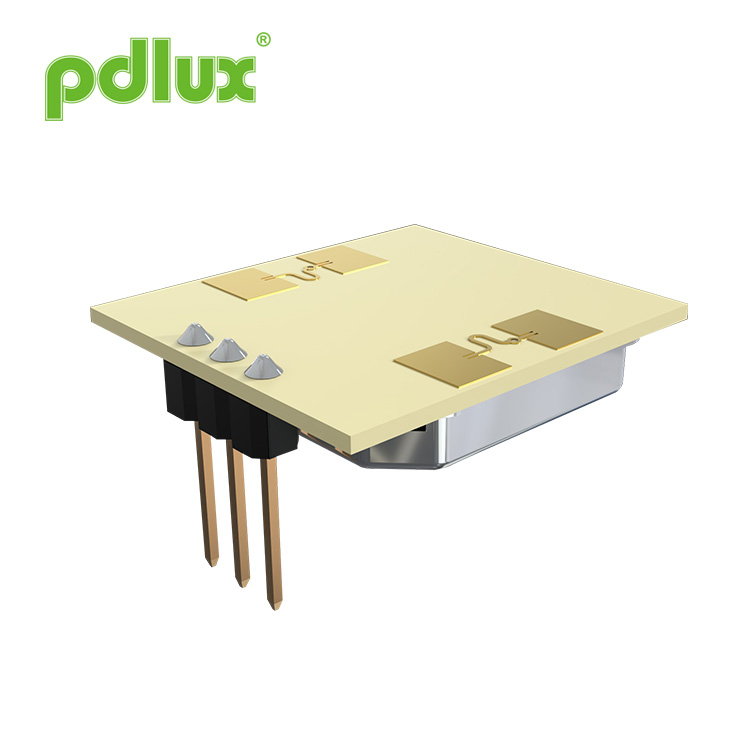

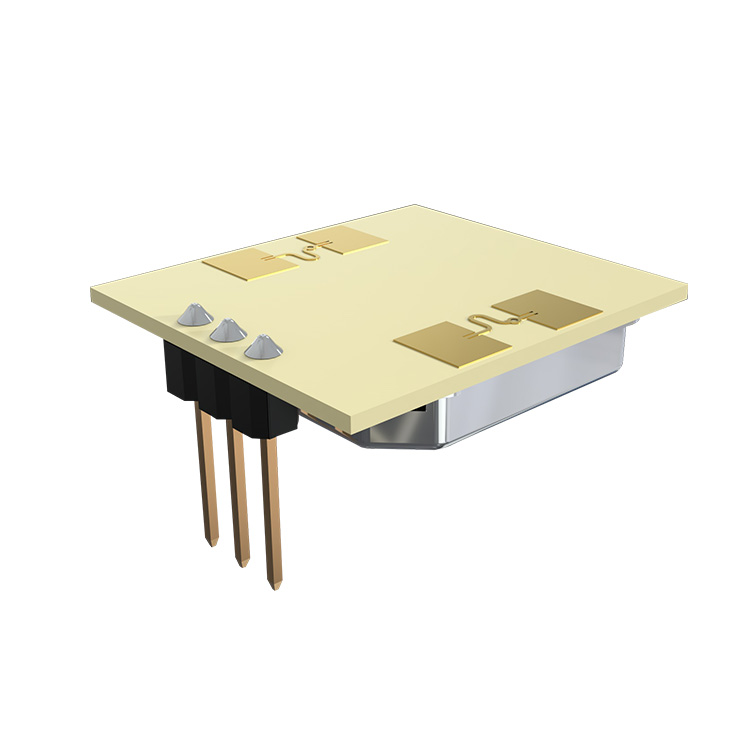

PDLUX PD-V1024.125GHzドップラーレーダーセンサーモジュール自動照明スイッチの占有センサー用
PDLUX PD-V10自動照明スイッチの占有センサー用24.125GHzドップラーレーダーセンサーモジュールは、Kバンド双静的ドップラートランシーバーモジュールです。内蔵の共振器発振器(CRO)です。このモジュール、V10はフラットプレーンアンテナを採用しています。 、壁取り付けに適しています。フロント信号の受信能力を向上させ、フランクブラインドエリアを減らすことができます。その性能は、市場のセンサーよりも優れています。
モデル:PDLUX PD-V10
お問い合わせを送信
PDLUX PD-V1024.125GHzドップラーレーダーセンサーモジュール自動照明スイッチの占有センサー用
PDLUX PD-V1024.125GHzドップラーレーダーセンサーモジュール自動照明スイッチの占有センサー用 is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V10 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
このモジュールは、自動照明スイッチの占有センサーに最適です。天井取り付け型侵入者検出器にも使用できます。
EN300440-V2.1.1ã€EN62479:2010、RED指令に準拠-2014/53 / eu
FCCパート15.249による
EN 62321に準拠、ROHS指令-2011/65 / euREACH指令に準拠-1907 / 2006 / ec
Application of PDLUX PD-V1024.125GHzドップラーレーダーセンサーモジュール自動照明スイッチの占有センサー用 â—インテリジェントスイッチ â—壁掛けスイッチ â—侵入者の検出 機能と利点 â—低ワイヤレス電力出力 â—低消費電力 â—非接触検出 â—コントローラーとの接続が簡単 â—低ノイズ出力 |
|
パラメータ |
ノート |
最小 |
タイプ |
マックス |
単位 |
周波数設定 |
1 |
24.050 |
24.125 |
24.250 |
GHz |
放射電力(EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
整定時間 |
|
5 |
10 |
20 |
μ秒 |
受信信号強度 |
2 |
150 |
200 |
250 |
μVp-p |
ノイズ |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
供給電圧 |
|
4.75 |
5.0 |
5.25 |
VDC |
VCO |
|
0.5 |
|
2 |
V |
現在の消費量 |
|
25 |
35 |
45 |
mA |
パルス繰り返し周波数 |
4 |
1.8 |
2.0 |
3.0 |
KHz |
パルス幅 |
4 |
10 |
20 |
30 |
μ秒 |
作動温度 |
|
-20 |
25 |
60 |
℃ |
重量 |
|
2.5 |
3.5 |
4.0 |
g |
注1:放射エミッションはFCC規則を満たすように設計されています。
Note2:The 受信信号強度(RSS) is measured at the total 1 Ways path loss of 70dB.
注3:電波暗室内の出力ポートで10Hz〜100Hzのノイズ電圧を測定しています。
注4:パルス動作
