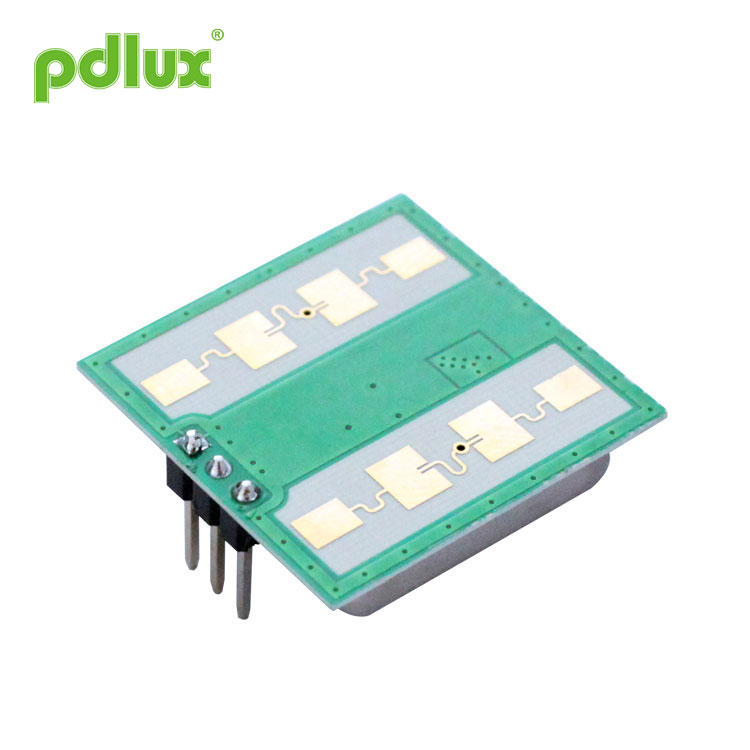

PDLUXPD-V11自動ドア24GHzマイクロ波センサーモジュール
PDLUX PD-V11自動ドア24GHzマイクロ波センサーモジュールは、Kバンドドップラートランシーバーモジュールです。自動ドア24GHzマイクロ波センサーモジュールは、独自の設計のフラットアンテナであり、送受信がよく一致するレイアウトを開発します。
モデル:PDLUX PD-V11
お問い合わせを送信
PDLUXPD-V11自動ドア24GHzマイクロ波センサーモジュール
|
Application of PDLUXPD-V11自動ドア24GHzマイクロ波センサーモジュール ••インテリジェントスイッチ ••壁掛けスイッチ ••侵入者検出
|
PDLUXPD-V11自動ドア24GHzマイクロ波センサーモジュール is K-band doppler transceiver module. Automatic Door 24GHz Microwave Sensor Module is a flat antenna of our own design develop a layout with well-matched transmissions and receptions. 内部レイアウトを再計算して再配置し、より意味のあるものにしました。センサーの主周波数をより安定させます。これらは、より広い範囲の周囲温度での当社の設計特許です。 V11-Hは、ノイズが低く、解像度が高く、感度が高くなっています。内蔵の帯電防止機能。従来の同様の製品と比較して、パフォーマンスはより安定していて信頼性があります。 V11-MとV11-Lは、ユーザーのニーズに合わせてカスタマイズできる異なる感度です。 この一連のセンサーモジュールは、自動照明に最適です。セキュリティドメインの動作侵入検知センサー。
EN300440-V2.1.1のEN62479：2010に準拠 RED指令-2014/53 / EU FCCパート15.249による EN 62321、ROHS指令に準拠-2011/65 / EU REACH指令による-1907 / 2006 / EC
|
| パラメータ | ノート | 最小 | タイプ | マックス | 単位 |
| 供給電圧 | Vcc | 3 | 5 | 5.25 | V |
| 現在の消費量 | Icc | 20 | 35 | 38 | mA |
| 動作モード | PWを搭載し、3〜15mAで動作電流を制御できます | ||||
| パルス繰り返し周波数 | 1月10æ—¥ | KHz | |||
| 作動温度 | 上 | -30~+85 +100 (マックス.) | °C | ||
| 保管温度 | Tstg | -10 |
|
60 | °C |
| 安定した時間 |
|
<5 | μ秒 | ||
| 周波数設定 | f | 24 | 24.125 | 24.25 | GHz |
| 放射電力（EIRP） | ふくれっ面 | <2.0 | <2.5 | <3.0 | mW |
| パルス幅 |
|
> 3 |
|
|
μ秒 |
| 保管周囲湿度 | 45％〜65％ | RH | |||
注1：放射エミッションはFCC規則を満たすように設計されています。
注2：受信信号強度（RSS）は、70dBの合計1ウェイパス損失で測定されます。
注3：電波暗室内の出力ポートで10Hz〜100Hzのノイズ電圧を測定しています。
注4：パルス動作
