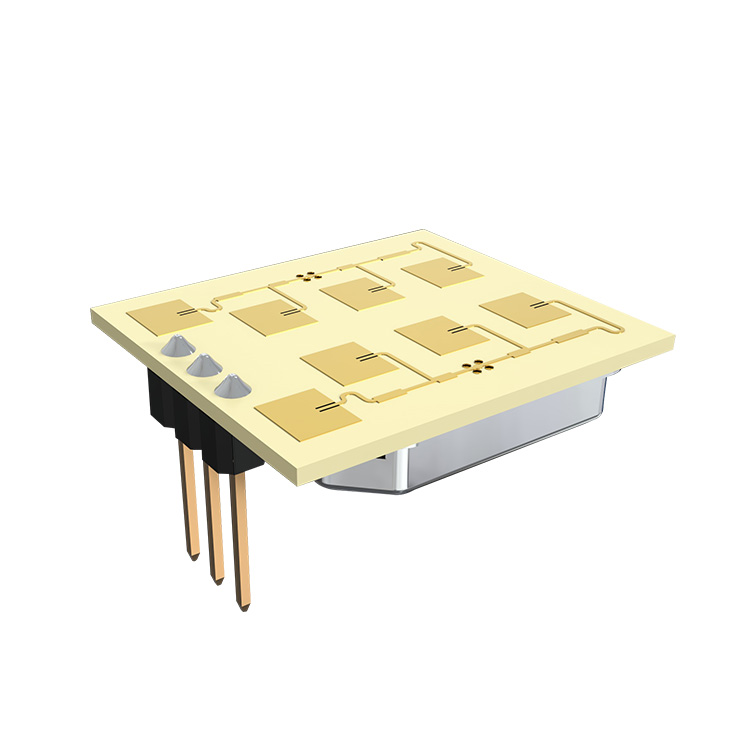

24.125GHz小型マイクロ波レーダーセンサー
24.125GHz 小型マイクロ波レーダー センサーは、K バンド バイスタティック ドップラー トランシーバー モジュールです。共振器発振器 (CRO) が内蔵されています。このモジュール V10 は平面アンテナを採用しており、壁への取り付けに適しています。前方の信号受信能力を向上させ、側面の死角を減らすことができます。その性能は市販のセンサーよりも優れています。
モデル:PD-V10
お問い合わせを送信
24.125GHz小型マイクロ波レーダーセンサー
24.125GHz 小型マイクロ波レーダー センサーは、K バンド バイスタティック ドップラー トランシーバー モジュールです。共振器発振器 (CRO) が内蔵されています。このモジュール V10 は平面アンテナを採用しており、壁への取り付けに適しています。前方の信号受信能力を向上させ、側面の死角を減らすことができます。その性能は市販のセンサーよりも優れています。
このモジュールは、自動照明スイッチの人感センサーに最適です。天井取り付けの侵入者検知器にも使用できます。
EN 300440-V2.1.1、EN 62479：2010、RED 指令-2014/53/eu に準拠
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/eu に準拠 REACH 指令 - 1907/2006/ec に準拠
|
24.125GHz小型マイクロ波レーダーセンサーの応用 ●インテリジェントスイッチ ●壁掛けスイッチ ● 侵入者検知 特徴と利点 ● ワイヤレス電力出力が低い ●低消費電力 ●非接触検出 ●コントローラーとの接続も簡単です。 ●低ノイズ出力 |
 |
|
パラメータ |
ノート |
分 |
タイプ |
マックス |
単位 |
|
周波数設定 |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
放射電力 (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
セトリングタイム |
|
5 |
10 |
20 |
μ秒 |
|
受信信号強度 |
2 |
150 |
200 |
250 |
μVp-p |
|
ノイズ |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
供給電圧 |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
消費電流 |
|
25 |
35 |
45 |
ミリアンペア |
|
パルス繰り返し周波数 |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
パルス幅 |
4 |
10 |
20 |
30 |
μ秒 |
|
動作温度 |
|
-20 |
25 |
60 |
℃ |
|
重さ |
|
2.5 |
3.5 |
4.0 |
g |
注 1: 放射エミッションは FCC 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ～ 100Hz で測定されます。
注4：パルス動作
