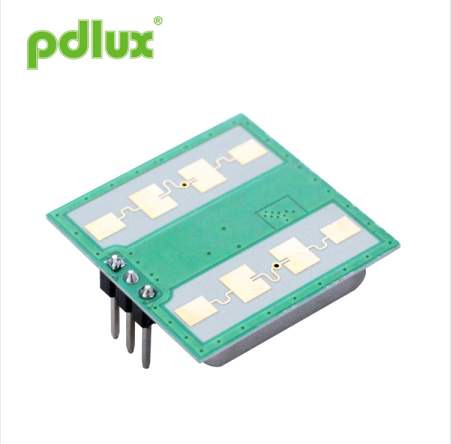

24GHz ドップラーレーダー速度センサー
24GHz ドップラー レーダー速度センサーは、K バンド ドップラー トランシーバー モジュールです。送信と受信のバランスのとれたレイアウトを開発した独自設計の平面アンテナです。
モデル:PD-V11H
お問い合わせを送信
24GHz ドップラーレーダー速度センサー
|
応用
|
24GHz ドップラー レーダー スピード センサーは、K バンド ドップラー トランシーバー モジュールです。送信と受信のバランスがとれたレイアウトを開発した独自設計の平面アンテナです。
内部レイアウトを再計算し、より意味のあるものにするために再配置しました。センサーのメイン周波数をより安定させます。これらは、より広範囲の周囲温度に対応する当社の設計特許です。
V11-H は、ノイズが低く、解像度が高く、感度が高くなります。静電気防止機能を内蔵しています。従来の同様の製品と比較して、パフォーマンスはより安定しており、信頼性があります。
V11-M と V11-L は異なる感度であり、ユーザーのニーズに合わせてカスタマイズできます。
このシリーズのセンサーモジュールは自動照明に最適です。セキュリティ ドメイン動作の侵入検知センサー。 EN 300440-V2.1.1、EN 62479：2010 RED 指令 - 2014/53/EU に準拠 FCC パート 15.249 に準拠 EN 62321、ROHS 指令に準拠 - 2011/65/EU REACH 指令に準拠 - 1907/2006/EC |
|
パラメータ |
ノート |
分 |
タイプ |
マックス |
単位 |
|
供給電圧 |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
消費電流 |
Icc |
20 |
35 |
38 |
ミリアンペア |
|
動作モード |
PWによって駆動され、動作電流を3〜15mAで制御できます。 |
||||
|
パルス繰り返し周波数 |
1-10 |
KHz |
|||
|
動作温度 |
上 |
-30～+85+100（最大） |
℃ |
||
|
保管温度 |
tstg |
-10 |
+60 |
℃ |
|
|
安定時間 |
|
<5 |
μ秒 |
||
|
周波数設定 |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
放射電力 (EIRP) |
ふくれっ面 |
<2.0 |
<2.5 |
<3.0 |
mW |
|
パルス幅 |
>3μ秒 |
||||
|
保管周囲湿度 |
45%~65% |
RH |
|||
注 1: 放射エミッションは FCC 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ～ 100Hz で測定されます。
注4：パルス動作
