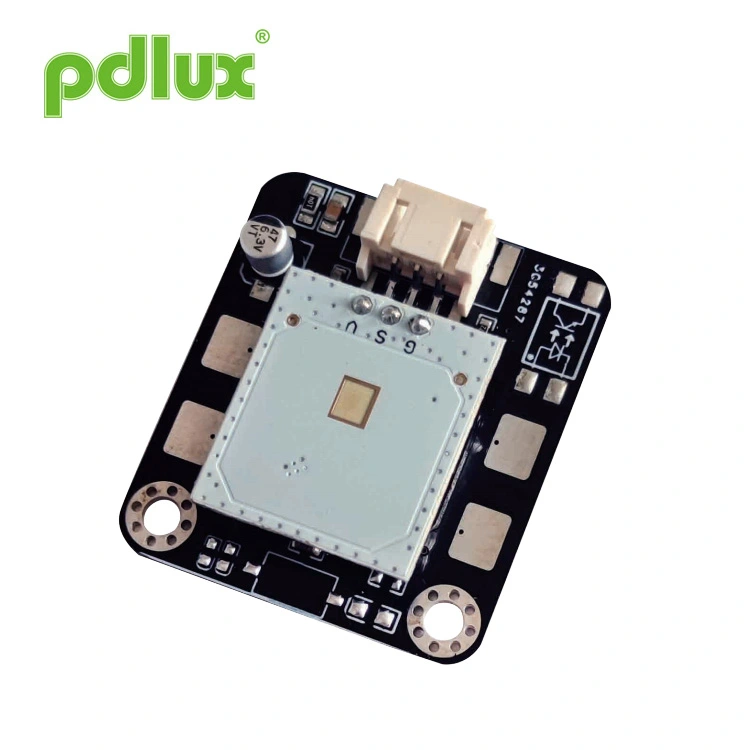

24GHz ホームセキュリティ侵入レーダーセンサー

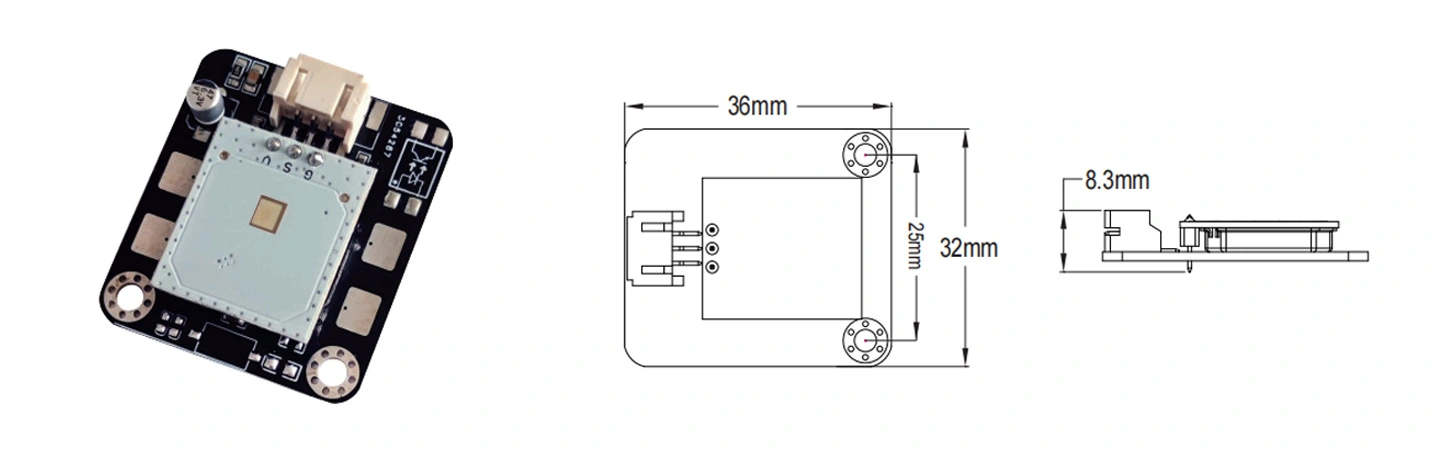

PD-V18-M1はスーパーミリ波センサーと増幅回路＋MCUからなるアプリケーションモジュールです 非接触制御用に設計されています。近距離電波感知用のコントローラーモジュールとも言えます。その応用 シナリオは非常に広範囲にわたり、さまざまな角度で手をかざすことで電気工事を制御したり、電源をオフにしたりできます。 10〜30cm、振り数によって様々な演出も可能です。例: 1 回のスイングで開きます。 電動ドア。 2 回スイングして照明システムを開きます。

特に疫病の洗礼を受けた後、人々は公共の接触スイッチに対して心からの抵抗を抱いています。このためです 私たちが同様の電気・電子分野にも応用できる波動センサーシステムを開発した理由 想像力の余地がさらに広がります。

非接触制御に特化したアプリケーションモジュールです。設計の初めに、私たちは完全に さまざまな製品への応用を考慮し、ミリ波モバイルセンサーを特別に設計しました。 (24.125GHz)の体積を超小型サイズに収め、信号増幅回路とMCUをPCB上に計画し、 コンパクトで安定していました。 10～30cmの範囲で適用可能なモジュールで電化製品を制御可能 手を振って。ユーザーは必要に応じてさまざまな製品に適用できます。検出距離をカスタマイズ可能 顧客のニーズに応じて。

1. 機器の損傷を避けるために、注意してください。 ESD保護対策を必ず講じる必要があります 保管、取り扱い、組み立て、テストの各段階。このモジュールのレーダーアンテナやピンには触れないでください。
マルチメーターでピンに触れて測定します。 2. 屋外に設置された PD-V18-M1 の場合、雨天時の雨滴信号を検出できます。つまり、雨の日の屋外に設置されたレーダー探知機は雨滴を検知することができる。

ミリ波センサーを使用しているため、センサー前面に金属材料を使用できず、筐体の材質にはエンジニアリングプラスチックを使用する必要があります。小電力信号送受信機ですので、筐体の厚みによっても信号の減衰にある程度の差が生じます。ご注文前に使用環境やご要望を十分にご説明いただき、必要に応じて取り付けが必要な製品をご提供し、カスタマイズさせていただきます。
本製品を異なる製品に使用した場合、効果は若干異なります。ユーザーは感度トリミングを備えたバージョンの注文をリクエストすることができ、特別な要件については PDLUX で事前に説明することができます。ユーザーのさまざまな要件に応じて、さまざまなセンサーとソフトウェア アルゴリズムを選択できます。
このモジュールは、3V ～ 5V の干渉のない DC 電源で動作できます。

何が起こるか:検出範囲内に移動物体が存在しない場合、テストされた誤動作は通常、強力な干渉源によって引き起こされます。たとえば、直列の電源コードを介した干渉です。たとえば、携帯電話からの干渉。例えば、溶接機の溶接時に発生するアークによる強い干渉。上記の干渉源の存在を再確認してください。
上記の注意事項を注意深く読んで理解することが期待されます。
