5.8GHz CWマイクロ波センサー

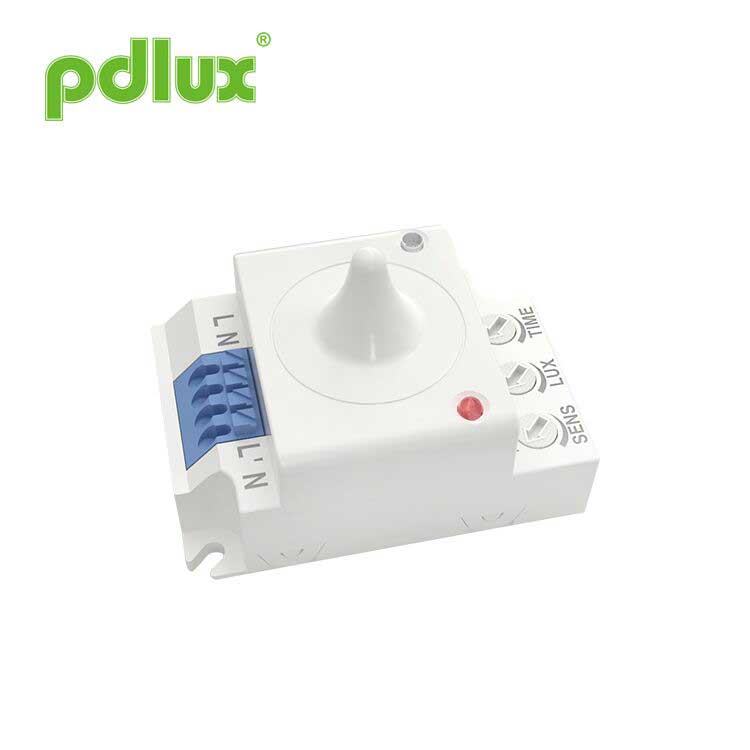

5.8GHz CW マイクロ波センサー PD-MV1029A は、検出範囲 360°、動作周波数 5.8GHz のデジタルマイクロ波感知スイッチです。信号の送受信にドップラー原理を応用し、コントロールセンターはMCU（マイクロコントロールユニット）を使用し、電力ネットワークの正弦波のゼロ点を正確に計算し、ゼロ点でスイッチし、耐衝撃性を向上させ、故障を大幅に減らします。レート。
モデル:PD-MV1029A
お問い合わせを送信
まとめ
5.8GHz CW マイクロ波センサー PD-MV1029A は、検出機能を備えたデジタルマイクロ波感知スイッチです。 範囲は360°、動作周波数は5.8GHzです。の応用 信号の送受信にドップラー原理を使用し、コントロールセンターは MCU（マイクロコントロールユニット）、電力のゼロ点を正確に計算 ネットワーク正弦波、ゼロ点でのスイッチにより影響を改善 抵抗が減少し、故障率が大幅に減少します。精緻な佇まいと、 コンパクトな構造で、独立して負荷に接続することも、負荷に接続することもできます。 ランプ内などの非金属ハウジング内やその他の用途で使用できます。 電気製品。通路、トイレ、エレベーターなどに幅広く使用されています。 安全保護やエネルギー節約のため、家庭やその他の公共エリアに使用できます。それは あなたのスマートな生活に最適な選択肢です。
仕様
| 電源 | AC100-240V、50Hz |
| 定格荷重 | 最大1000W(AC220-240V) 最大400W(AC100-130V) |
| HFシステム | 5.8GHz（中心周波数）CW電波、ISM帯 |
| 検知範囲 | 3～9m（半径）（調整可能） |
| 時刻設定 | 8秒～10分（調整可能） |
| 調光 | 10～300LUX～昼間（調整可能） |
| 検出角度 | 360°（天井設置） |
| 設置高さ | 2.5～3.5m |
| 待機時消費電力 | <0.5W |
| 使用温度 | -15℃～+70℃ |
| 使用湿度 | <95%RH |
| センサーの動作速度 | 0.6m/s～1.5m/s |
| 設置座り | 屋内、天井取り付け(必要に応じて壁取り付け) IP20 |
センサー情報
関数
設定方法: ポテンショメータニーズを満たすまでに値を調整するのに時間がかかる場合があります。
LEDインジケーター：
(1) ポテンショメータの調整を行うと、LED インジケータが点灯します。
(2) ポテンショメータの調整を実行すると、調整が完了してから 1 秒後に LED インジケータが 2 回点滅して消灯します。その後、システムは調整に対する正確な機能を記憶し、自動計算します。
注意してください！
システムは調整された位置に基づいて常に計算を行うため、ポテンショメータを回すときはゆっくりと回転させてください。速すぎると最適な位置が失われる可能性があります。
-
(1)検出範囲設定(感度)
検出範囲は、検出範囲の半径を説明するために使用される用語です。 に設置した場合、地面にキャストするとほぼ円形になります。 高さ2.5メートル。反時計回りに完全に回すのが最小です 距離は、時計回りに完全に回すのが最大です。人の身長であれば、 体型や移動速度が変化すると検出も変わります 変化、つまり、速度が高くなると、距離は短くなります。 検出距離。
注：ユーザーが使用するときは、製品の感度を適切な状態に調整してください。 使用する必要がある適切な位置に設置し、感度を調整しないでください。 風による誤作動を避けるため、製品を最大限に持ち上げてください。 カーテン、樹木、動物、送電網、電気機器を吹き飛ばす 過剰な感度による通常の始動干渉が原因です。そうなったとき 製品の使用において通常の誤った行為があったことが判明した場合、ユーザーは次のことができます。 感度を適切に下げて改善されるかどうかをテストしてください。 -
(2)調光設定
動作照度値は範囲内で調整できます。 昼間10～300LUX～の誘導を制御する設定 環境光始動制御しきい値、反時計回り 最後まで回転すると、使用照度値は約 10ルクス;時計回りに半分まで回転し、 10-300LUXの範囲。最後まで回転し続けると、 動作照度値は日中です (24 小は照度の影響を受けません)。検知エリアのテストや調整をする場合 日中は、このノブを時計回りに最後まで回す必要があります。 周囲の光がどんなに明るくても、システムは検出状態にあります。 そして誘導。
-
(3)時刻設定
検出対象物が移動するとセンシング出力が出力されます。 がトリガーされ、ターゲットの動きが止まると、システムは 終了に応じて出力を自動的にオフにします。 遅延時間を設定します（時間設定：「-」を指す矢印の最小値は 8秒。 「+」を指す矢印は最大 10 分です)。 誘導出力プロセス中、効果的な動作 有効検出領域で情報が再度検出され、設定された遅延が更新されます。システム出力が終了してから 4 秒待ちます。 再度感知する前にオフになります。
接続配線図
N、Lを電源に接続します。 N、L’を負荷に接続します。
アプリケーション
電子レンジはガラス、プラスチック、セラミック、木材製品を透過する可能性があるため、 一定の厚さのガラス、プラスチック、セラミック、木材に設置可能 およびその他の非金属表面。たとえば、非金属ランプに適用されます。 シェードランプ製品は、正しい配線図に従っている限り、 接続すると、普通のランプを簡単に自動誘導ランプに変えることができます。 ランプ。
実際の使用には複数のオプションがあります。 1 つ以上配置することもできます PD-MV1029Aを天井または床に直接設置して通路を制御します。 暖かいリマインダー: 2 台以上の設置距離 製品は4メートル以上である必要があります。そうでない場合、相互に事故が発生します。 干渉して誤動作の原因となります。
| 故障 | 故障原因 | 解決 |
| ロードが機能しません。 | ライト照明の設定が間違っている | 負荷の設定を調整します。 |
| 負荷が壊れています。 | 負荷を変更してください。 | |
| 電源がオフになっています。 | 電源を入れます。 | |
| 負荷は常に動作します。 | 検出領域に連続信号があります。 | の設定を確認してください 検知エリア。 |
| がある場合に負荷が機能します。 モーション信号が検出されませんでした。 | ランプがしっかりと取り付けられていないため、センサーが反応しません 信頼性の高い信号を検出します。 | 設置場所を再調整してください。 |
| センサーが移動信号を検知（移動） 壁の後ろ、小さな物の動きなど） | の設定を確認してください 検知エリア。 | |
| 次の場合にロードが機能しません。 モーション信号が検出されました。 | 動作速度が速すぎるか、定義された検出 面積が小さすぎます。 | の設定を確認してください 検知エリア。 |
以下の状況ではエラー反応が発生します。
1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。を選択してください 設置に適した場所。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの機器から発生する火花はエラー反応を引き起こす可能性があります。
以下の状況ではエラー反応が発生します。
●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの際は必ず電源を切ってください。 操作。
● 不適切な操作によって生じたいかなる損害についても、メーカーは責任を負いません。 いかなる責任も負います。
このマニュアルは、この製品の現在のコンテンツ プログラミングに関するものです。 メーカーは予告なしに変更や修正を行う場合があります。 取扱説明書の内容を無断で転載することは固くお断りします。 当社の許可なくその他の目的で使用する場合。
