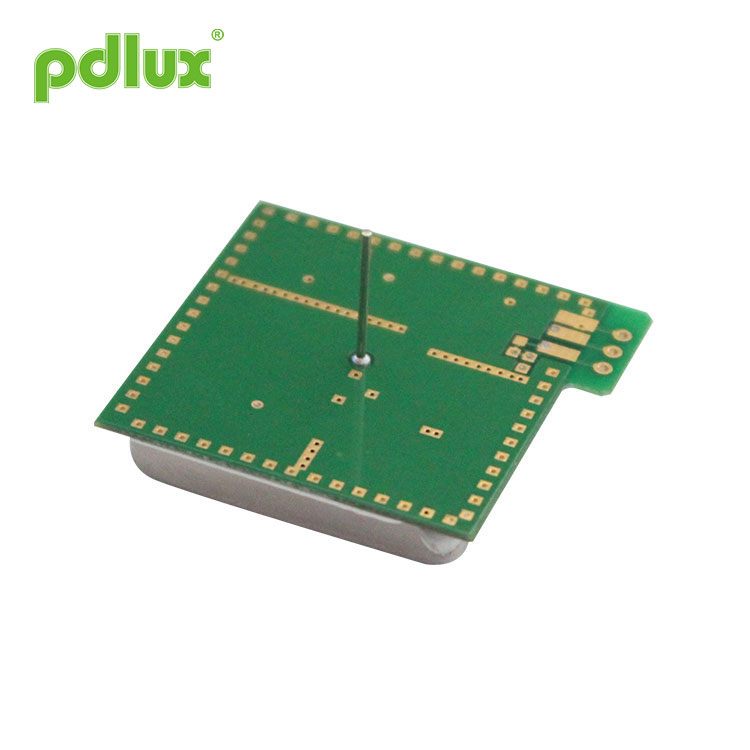

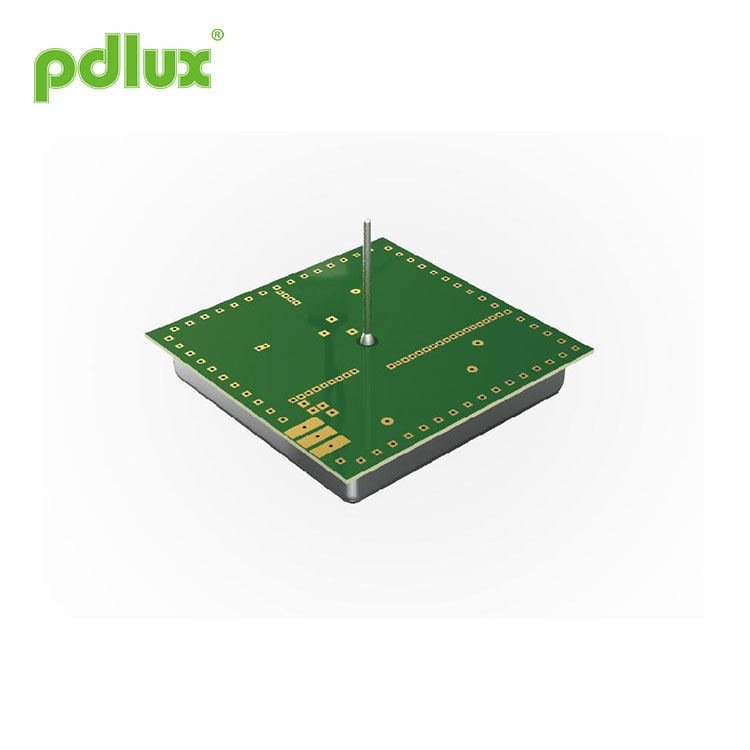

PDLUXPD-V1天井の設置5.8GHzマイクロ波センサーモジュール
PDLUX PD-V1天井設置5.8GHzマイクロ波センサーモジュールは、Cバンドバイスタティックドップラートランシーバーモジュールです。内蔵の共振器発振器（CRO）です。このモジュールは、内蔵の増幅器回路を使用し、直接出力します。増幅信号、外部増幅回路の節約、信号処理の簡素化、コントローラーとの接続の容易化。
モデル:PDLUX PD-V1
お問い合わせを送信
PDLUXPD-V1天井の設置5.8GHzマイクロ波センサーモジュール is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUXPD-V1天井の設置5.8GHzマイクロ波センサーモジュール is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUXPD-V1天井の設置5.8GHzマイクロ波センサーモジュール
â—インテリジェントスイッチ
â—低ワイヤレス電力出力 |
EN300440-V2.1.1ã€EN62479：2010、RED指令に準拠-2014/53 / eu FCCパート15.249による EN 62321、ROHS指令に準拠-2011/65 / eu REACH指令による-1907 / 2006 / ec |
|
アンテナビームパターン（全方向性）
|
商品サイズ
|
| パラメータ | ノート | 最小 | タイプ | マックス | 単位 | ||||
| 周波数設定 | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| 放射電力（EIRP） | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| 整定時間 |
|
5 |
|
10 | MS | ||||
| 受信信号強度 | 2 | 150 | 200 | 300 | μVp-p | ||||
| ノイズ | 3 | 100 | 150 | 200 | mVrms | ||||
| 供給電圧 |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| 現在の消費量 |
|
18 | 20 | 25 | mA | ||||
| パルス繰り返し周波数 | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| パルス幅 | 4 | 15 | 50 | 70 | μ秒 | ||||
| 作動温度 |
|
-15 | 22 | 75 | ℃ | ||||
| 重量 |
|
6.0 | 6.5 | 7.0 | g | ||||
注1：放射エミッションはFCC規則を満たすように設計されています。
Note2:The 受信信号強度(RSS) is measured at the total 1 Ways path loss of 36dB.
注3：電波暗室内の出力ポートで10Hz〜100Hzのノイズ電圧を測定しています。
注4：パルス動作
