PDLUXPD-V8-S360°5.8GHzモバイル検出マイクロ波センサーモジュール

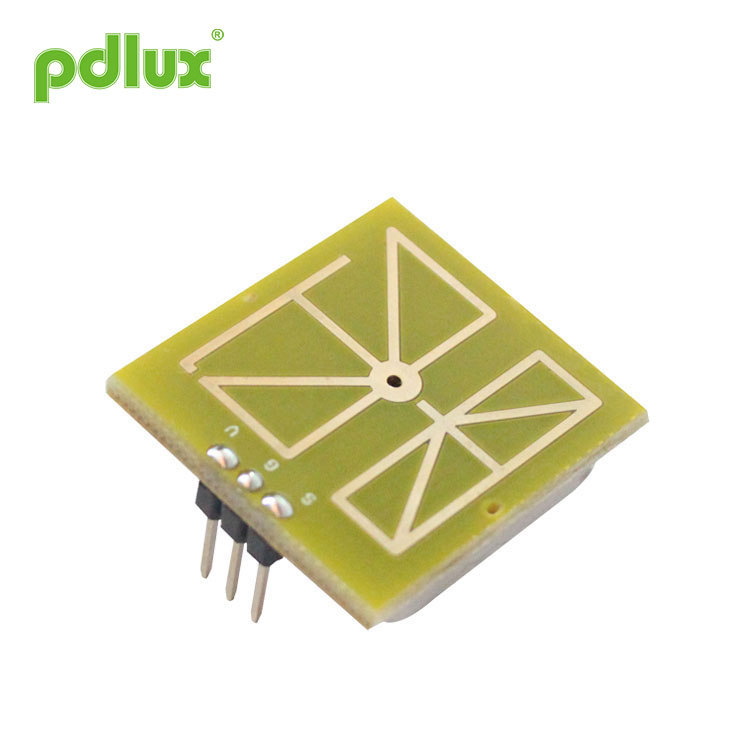

PDLUX PD-V8-S360°5.8GHzモバイル検出マイクロ波センサーモジュールは、Cバンドバイスタティックドップラートランシーバーモジュールです。内蔵の共振器発振器（CRO）です。このモジュールV8-Sは、壁取り付けに適したフラットプレーンアンテナを採用しています。 360°5.8GHzモバイル検出マイクロ波センサーモジュールは、フロント信号の受信能力を向上させ、フランクブラインドエリアを減らすことができます。その性能は、市場のセンサーよりも優れています。
モデル:PDLUX PD-V8-S
お問い合わせを送信
PDLUXPD-V8-S360°5.8GHzモバイル検出マイクロ波センサーモジュール
PDLUXPD-V8-S360°5.8GHzモバイル検出マイクロ波センサーモジュール is a C-Band Bi-Static Doppler transceiver module. It's built-in Resonator Oscillator (CRO).This module,V8-S adopts flat Plane Antenna, suitable for wall mounting. 360° 5.8GHz Mobile Detection Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUXPD-V8-S360°5.8GHzモバイル検出マイクロ波センサーモジュール is ideally suitable for occupancy sensor in automatic lighting switches. 360° 5.8GHz Mobile Detection Microwave Sensor Module c天井取り付け侵入者検出器にも使用されます。
|
Application of PDLUXPD-V8-S360°5.8GHzモバイル検出マイクロ波センサーモジュール •インテリジェントスイッチ •壁掛けスイッチ •侵入者の検出
機能と利点 •低ワイヤレス出力 •低消費電力 •非接触検出 •コントローラーとの接続が簡単 •低ノイズ出力 |
EN300440-V2.1.1に準拠> EN 62479：2010、RED指令-2014/53 / eu FCCパート15.249による EN 62321、ROHS指令に準拠-2011/65 / eu REACH指令による-1907 / 2006 / ec |
| パラメータ | ノート | 最小 | タイプ | マックス | 単位 |
| 周波数設定 | 1 | 5.75 | 5.80 | 5.85 | GHz |
| 放射電力（EIRP） | 1 | 0.18 | 0.20 | 0.22 | mW |
| 整定時間 |
|
5 | 10 | 20 | pSec |
| 受信信号強度 | 2 | 80 | 150 | 180 | MVp-p |
| ノイズ | 3 | 0.5 |
|
1.5 | mVrms |
| 供給電圧 |
|
4.75 | 5.00 | 5.25 | VDC |
| 現在の消費量 |
|
15 | 17 | 19 | mA |
| パルス繰り返し周波数 | 4 | 2.0 | 2.2 | 3.0 | KHz |
| パルス幅 | 4 | 15 | 50 | 70 | pSec |
| 作動温度 |
|
-10 | 22 | 90 | °C |
| 重量 |
|
6.0 | 6.6 | 7.2 | g |
注1：放射エミッションはFCC規則を満たすように設計されています。
Note2:The 受信信号強度(RSS) is measured at the total 1 Ways path loss of 70dB.
注3：電波暗室内の出力ポートで10Hz〜100Hzのノイズ電圧を測定しています。
注4：パルス動作
