5.8GHzマイクロ波モーションセンサーLEDシーリングライト

PD-LED2038 マイクロ波センサーライトの説明書

まとめ

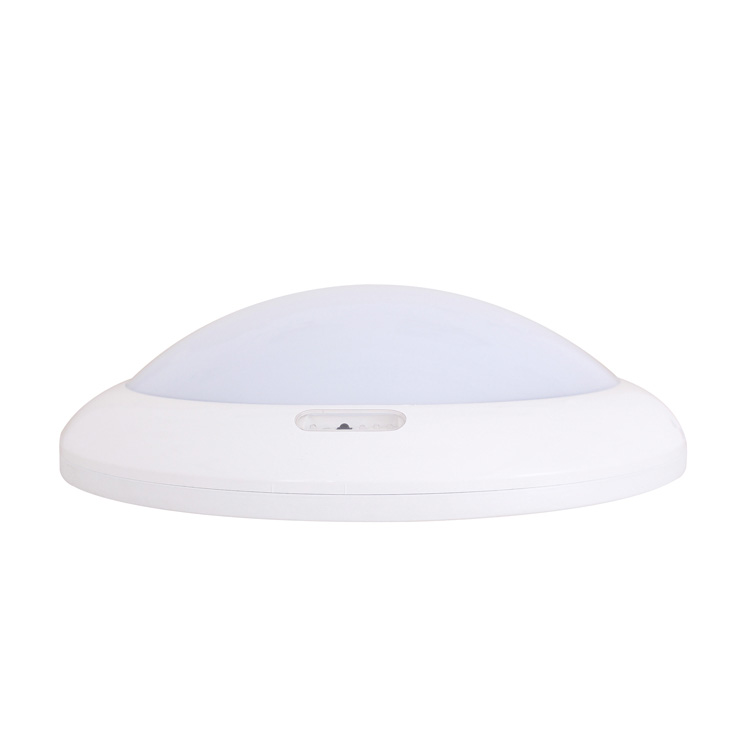

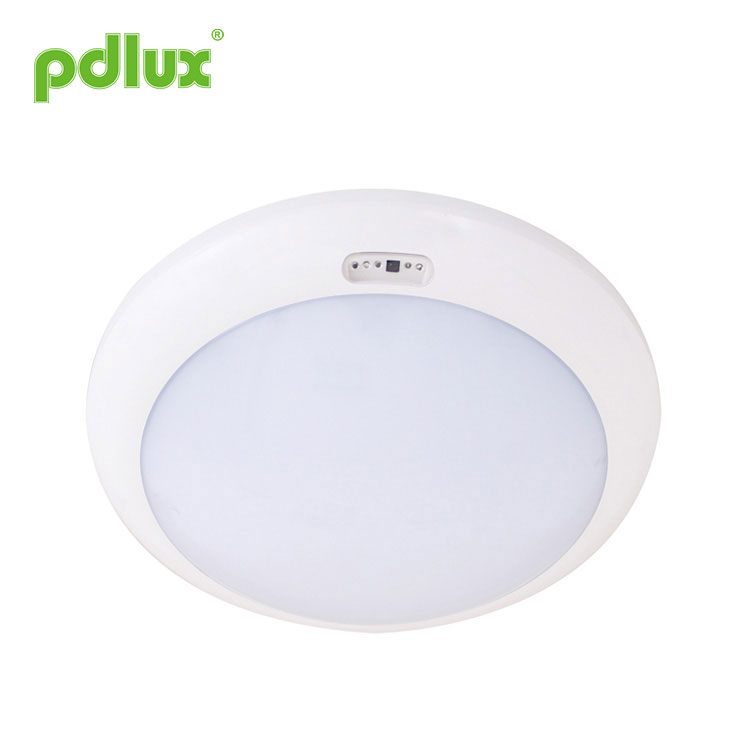

これはマイクロ波センサースイッチで制御されるLEDライトです。マイクロ波センサーはランプに組み込まれており、内部に96個の高輝度LEDがあり、総電力は26ワットです。マイクロ波センサースイッチは、音声スイッチ、赤外線センサースイッチに続く新しいタイプの自動スイッチです。この検出方法には、他のものと比較して以下の利点があります。1. 非接触検出、2. 悪環境に適しており、影響を受けません。温度、湿度、騒音、空気、塵、光…3. RF干渉能力、4. 送信電力はわずか0.2 mWで、人体に害を与えません。簡単設置+簡単配線。

この高感度の高度なセンサースイッチを照明制御に採用し、人が来ると自動的に照明が点灯し、人が外出すると自動的に消灯することができます。通路の階段、リビングルーム、寝室などに広く使用されているだけでなく、設置することもできます。バスルームで。

内蔵のマイクロ波センサースイッチはプラスチック、ガラス、木材を貫通できます。そのため、ガラスまたはプラスチックのシェルランプに取り付けることができます。これにより、エネルギー制御のためにさまざまなスタイルの照明にマイクロ波センサースイッチを適用することができます。現在、さまざまな好みを持つさまざまな人々のニーズを満たすために、さまざまなマイクロ波センサー LED ランプを提供できるようになりました。

このランプはいくつかの組み合わせで設計されています。つまり、センサーのない純粋な LED ランプです。センサー付き自動 LED ランプ。緊急機能であるバッテリーバックアップ付き自動LEDランプ(PD-LED2038-D)。

仕様

電源：220-240V/AC 50/60Hz
LED定格：最大26W。
HF方式：5.8GHz
送信電力: <0.2mW
時間設定：8秒～12分（調整可能）
検出範囲: 1-8m (半径) (調整可能)
調光: 10-2000LUX(調整可能)
検出角度: 360°
設置高さ：2.5～3.5m（天井取付）
使用温度:-20~+55℃
LED数量: 96個
LED仕様：FM-3528WNS

センサー情報

関数

インジケーター機能

① ON : ランプは動作し続け、インジケーターが点滅します。
OFF: ランプが動作を停止し、インジケーターがオフになります。
AUTO : センサーは自動検出モードに入り、インジケーターは常に点灯します。
②光センサー。
③ 赤外線受光器。

設定方法 1: ポテンショメータ

ニーズを満たすまでに値を調整するのに時間がかかる場合があります。

検出範囲設定（感度）

検知範囲とは、2.5 m の高さに設置した場合に、地面に投影されるほぼ円の半径を表すために使用される用語です。ノブを反時計回りに完全に回すと最小範囲（半径約 1 メートル）、時計回りに完全に回すと最大範囲（半径約 8 メートル）になります。

注: 上記の検出範囲は、身長が 1.6 メートル〜 1.7 メートル、中央の人物で、速度が 1.0 〜 1.5 メートル/秒で移動する場合に得られます。人の身長、体型、移動速度が変化すると、検出範囲も変化します。
場合によっては、ライトの感度には一定の偏差があります。

注意：この製品を使用するときは、葉やカーテンの吹き飛ばし、小動物、または電力の干渉による誤った動きの容易な検出による異常反応を避けるために、感度（検出範囲）を適切な値に調整してください。送電網と電気機器。上記すべてにより、エラー反応が発生します。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

マイクロ波は金属によって反射される可能性があり、検出範囲が倍増して感度が向上します。鉄骨構造の建物の内部に設置されている建物の場合は、感度を適切な値まで下げることをお勧めします。製品は互いに 4 メートル以上離して設置する必要があります。そうしないと、製品間の干渉によりエラーが発生します。

時間設定

8 秒（反時計回りに完全に回す）から 12 分（時計回りに完全に回す）まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。

注: ライトが自動オフになると、センサーが別の動きを検出できるようになるまでに 1 秒かかります。つまり、1 秒後に信号が検出された場合のみライトが自動オンになります。

これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検出範囲内に人間がいる場合のみ。したがって、設置テストを実行するときは、遅延時間の増大を避けるために、動きを検出範囲から遠ざけることをお勧めします。

調光設定

10 ～ 2000 LUX の範囲で定義できます。ノブを反時計回りに完全に回すと約 10 ルクス、時計回りに完全に回すと約 2000 ルクスになります。検知ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

LUX ノブは周囲の照明を調整するために使用されます。つまり、お客様はニーズに合わせて適切な値を定義できます。

設置場所:
1、ランプ内には光学センサーがあり（図3参照）、取り付け中は日光が十分に当たる場所に向ける必要があります。同時に、他の光源を避ける必要があります。これはランプの判断に影響します。周囲の照明に対する光学センサー。
2、人によって設置場所や周囲の照明に対する要求が異なるため、LUX 値は異なります。ニーズに合わせて値を調整するには時間がかかります。
注: 光センサーを日光が十分に当たる場所に向けます (図 4 参照)。

注: 3 つの機能ボタンを過度に調整しないでください。これは、3 つの機能ボタンがコンポーネントに直接接続されているためです。3 つのコンポーネントのそれぞれに小さなストッパーがあり、ボタンを最初から最後まで調整するときに、過度に回すとストッパーが損傷し、360 度の回転につながります。ノンストップで振り向く。調整範囲の制限は 270° です。これに注意してください。

設定方法2：リモコン

オン: オンを押すと、接続された負荷は 6 時間動作し続け、その後自動的に AUTO モードに変わります。
オフ: オフを押すと、接続された負荷が 6 時間オフになり、その後自動的に自動モードに変わります。
自動: 自動を押すと、センサーが自動検出モードに入ります。つまり、信号が検出され、周囲の光の強度がプリセット値より低い場合、負荷が動作します。

注意: 機能を定義するには 2 つの方法があり、最後の定義が有効になり、センサーが再起動しても引き続き有効です。

インストールの手順

• Step1 ランプを A と B の 2 つの部分に分離します。

• Step2 ノブを回して理想的な状態にします
(上記の FUNCTION 部分に従って設定を定義してください。)
• ステップ 3 製品のベースを天井に置き、穴あけマークを付けます (図 7 参照)。
• Step4 マークを付けた場所に製品を取り付けます (図 8 参照)。
製品同士は4メートル以上離して設置してください。そうしないと、それらの間の干渉によりエラー動作が発生します。

• ステップ 5 プラスチック拡張ネジをドリルで開けた穴に打ち込みます (図 9 参照)。
• ステップ 6 電源線を線穴に通して配線に接続します (図 10 参照)。

• ステップ 7 製品のベースを選択した場所にネジで固定します (図 11 参照)。

• ステップ 8 ランプシェードを時計回りに回転させてベースに入れます。取り付けは完了です。 (図12のように)

故障と解決策

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

●取り付けは専門業者にご確認下さい。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失につきましては、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
