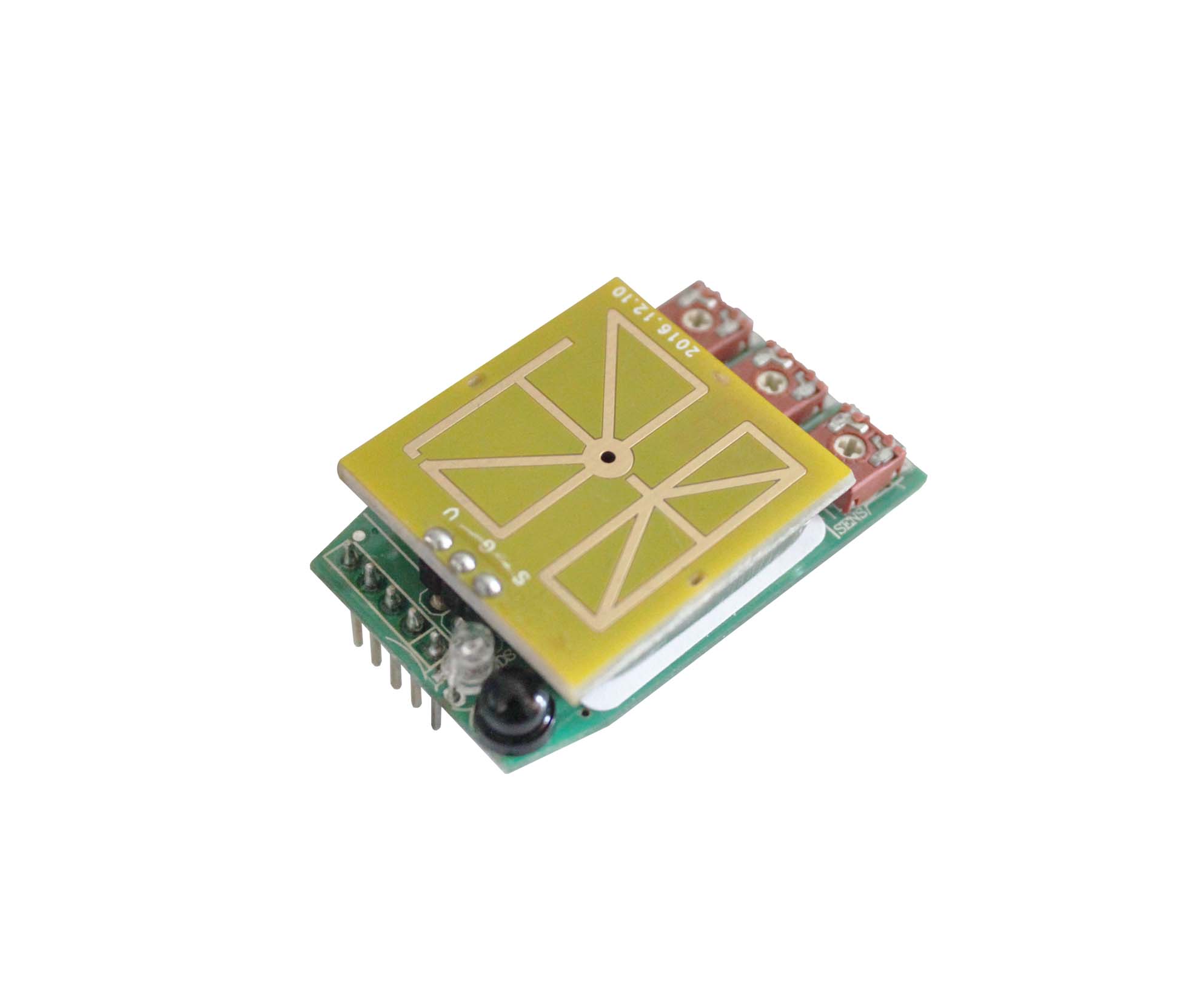

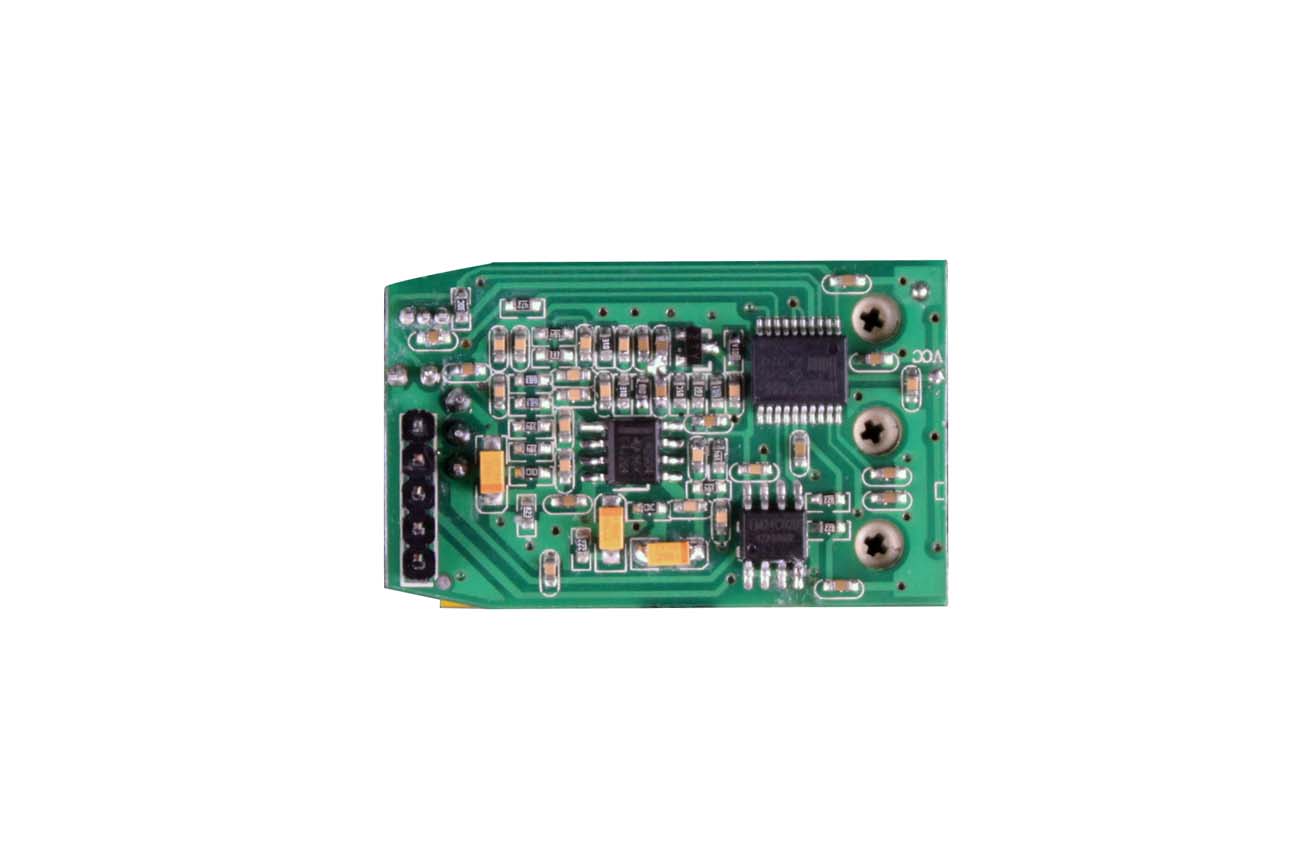

5.8GHzマイクロ波センサー+MCU+IRレシーバー
5.8GHzマイクロ波センサー+MCU+IR受信機は、360度5.8GHzマイクロ波センサー、感光センサー、信号増幅回路、MCU、リモコン受信回路で構成される完全なセンシングフロントエンド制御モジュールです。 3つのポテンショメータで検出感度、遅延時間、照度範囲を調整できます。出力された制御信号は、リレー回路やスイッチング電源のスタート端子、その他の制御回路を直接制御することができます。異なるユーザーの二次開発や、異なる構造のシェルのインストールに便利です。
モデル:PD-S16-V1
お問い合わせを送信
まとめ
5.8GHzマイクロ波センサー+MCU+IR受信機は、360度5.8GHzマイクロ波センサー、感光センサー、信号増幅回路、MCU、リモコン受信回路で構成される完全なセンシングフロントエンド制御モジュールです。 3つのポテンショメータで検出感度、遅延時間、照度範囲を調整できます。出力された制御信号は、リレー回路やスイッチング電源のスタート端子、その他の制御回路を直接制御することができます。異なるユーザーの二次開発や、異なる構造のシェルのインストールに便利です。
5.8GHzマイクロ波センサー+MCU+IRレシーバーの仕様
|
電源：DC5V 動作電流: <30mA マイクロ波センサー動作周波数: 5.8GHz 使用温度: -15°C~+70°C 時間設定：10秒～20分(調整可能)調光: 10-300LUX、全光量(調節可能) |
検知角度：360°（天井設置）、 180°(壁面設置) 検出範囲: 2-10m (半径) (調整可能)。 （天井設置） 垂直移動検出距離: >20m 検出速度: 0.5m-1.5m/s外観サイズ：42.6mm（長さ）×26mm（幅）×9.4mm（高さ） |
センサー情報
5.8GHzマイクロ波センサー+MCU+IRレシーバーの機能
ピン機能の説明：
|
番号 |
ピン名 |
入出力 |
説明 |
|
1 |
ノースカロライナ州 |
|
のん |
|
2 |
ノースカロライナ州 |
|
のん |
|
3 |
出力 |
出力 |
ハイレベル信号出力 10秒～20分（調整可能） |
|
4 |
+5V |
入力 |
パワーポジティブ |
|
5 |
グランド |
入力 |
パワーマイナス |
5.8GHzマイクロ波センサー+MCU+IRレシーバーのノブ調整
(1)検出範囲設定(感度))
ユーザーは、検出範囲のニーズに応じてポテンショメータの位置を合理的に選択できます。
(2)時刻設定
ユーザーは、さまざまな使用環境やさまざまな製品定義に応じて、適切な遅延時間を選択できます。
(3)調光設定
使用照度値は10〜300LUXおよび全光の範囲で適切な位置を選択できます。
