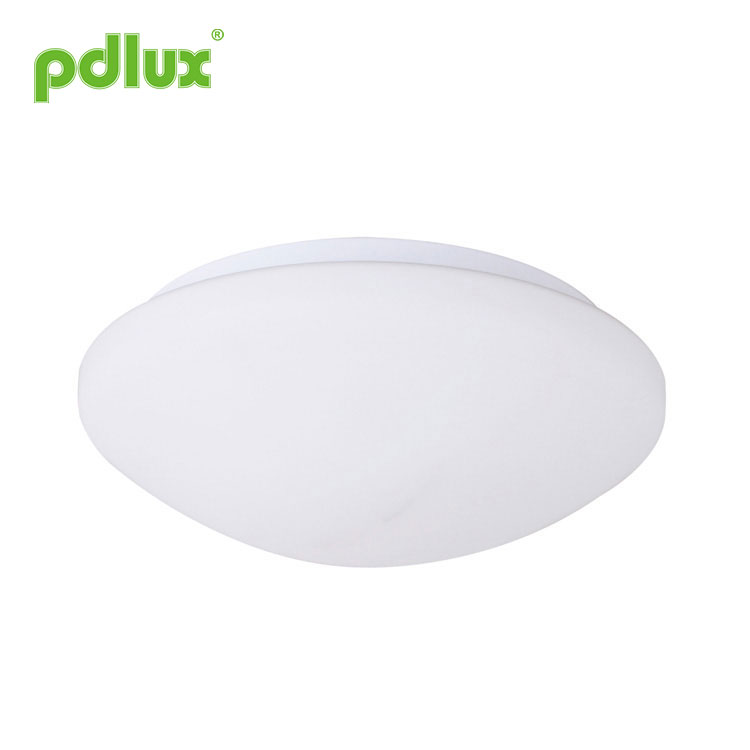

モデル:PD-LED2042
お問い合わせを送信
PD-LED2042 マイクロ波センサーランプの説明書
まとめ
これはマイクロ波センサースイッチで制御されるLEDライトです。マイクロ波センサーはライトに組み込まれており、内部に72個の高輝度LEDがあり、総電力は10.5〜12ワットです。点灯時の光束は 550 lm、60 ワットの白熱灯 (約 400lm) を超え、寿命は 50,000 時間を超えます。この高感度の高度なセンサー スイッチを照明制御に採用し、人が来ると自動的に照明が点灯し、外出すると自動的に消灯することができます。通路の階段、リビングルーム、寝室で広く使用されているだけでなく、バスルームにも設置できます。

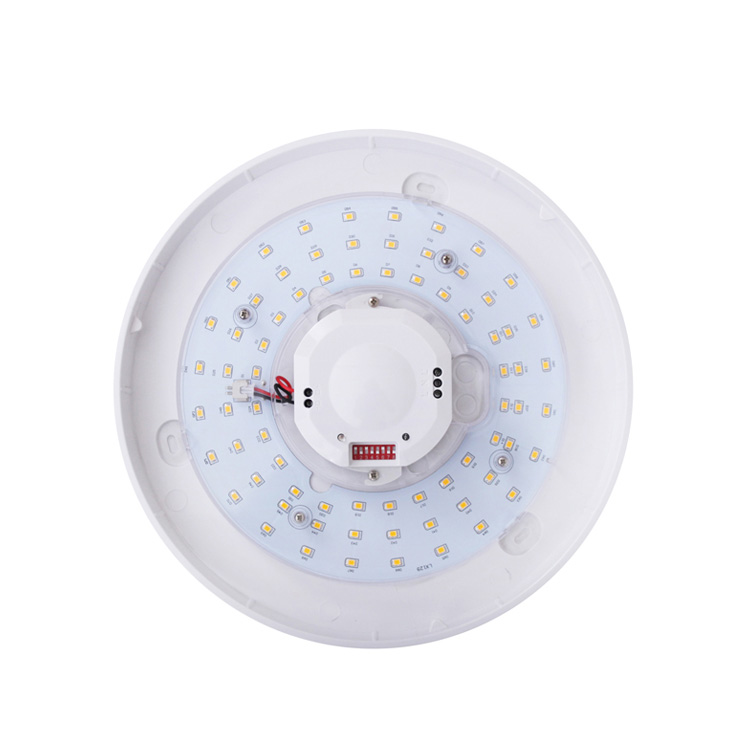

各部の名称
仕様
電源: 100-265V/AC
電源周波数：50/60Hz
定格負荷: 10.5-12W最大。
HF方式：5.8GHz CW電波、ISM波帯
送信電力: <0.2mW
時間設定：15秒±3秒/1分±10秒/
3分±30秒/10分±1分(可変)
調光: 10LUX-100LUX-600LUX-2000LUX
(調整可能)
検出範囲: 2m-6m-14m(直径) (調整可能)
検出角度: 360°
光束: 550lm
待機電力：約0.5W
設置高さ：2.5～3.5m（天井取付）
ランプ部
LED数量: 72個
LED仕様：2835
センサー情報
関数
設定方法 1:DIP スイッチ
以下に示すように、S1、S2 で検出範囲を設定し、S3、S4、S5 で遅延時間を設定し、S6、S7、S8 で調光値を設定します。ニーズを満たすまでに値を調整するのに時間がかかる場合があります。
(1)検出範囲（感度）の設定
検知範囲とは、高さ 2.5 m に設置された場合に、地面に投影されるほぼ円の直径を表すために使用される用語です。スイッチをオンに設定するには「1」、オフにするには「0」を設定します。右側に示されている、スイッチ位置と検出範囲の対応する表をよく読んでください。
注意：この製品を使用するときは、葉やカーテンの吹き飛ばし、小動物、または電力の干渉による誤った動きの容易な検出による異常反応を避けるために、感度（検出範囲）を適切な値に調整してください。送電網と電気機器。上記すべてにより、エラー反応が発生します。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。
人間の動きによりセンサーの誘導が発生するため、機能テスト中は誘導領域から離れ、センサーの継続的な動作を妨げないように移動しないでください。
注意: 2 台以上の電子レンジを一緒に設置する場合は、互いに 4 メートル離す必要があります。そうしないと、電子レンジ間の干渉によりエラー反応が発生します。
(2)時刻設定
12 秒から 11 分まで定義できます。
この時間が経過する前に動きが検出されると、タイマーが再開されます。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。スイッチをオンに設定するには「1」、オフにするには「0」を設定します。右側に表示されているスイッチ位置と遅延時間の対応表をよく読んでください。
これは主に、信号が検出されてライトが自動オンになり、ライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くしたほうがよいでしょう。つまり、遅延時間が経過する前に動きが検出されるとタイマーが再起動され、ライトが点灯し続けるためです。検出範囲内に人間がいる場合のみ。
(1)調光設定
10~2000LUXの範囲で定義できます。
スイッチをONにすると「1」、OFFにすると「0」になります。
右に示されているスイッチ位置と調光値の対応表をよく読んでください。
1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。設置場所に合わせてお選びください。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの機器から発生する火花はエラー反応を引き起こす可能性があります。
インストールの手順
故障と解決策
| 故障 | 故障原因 | 解決 |
| ロードが機能しません。 | ライト照明の設定が間違っています。 | 負荷の設定を調整します。 |
| 負荷が壊れています。 | 負荷を変更してください。 | |
| 電源がオフになっています。 | 電源を入れます。 | |
| 負荷は常に動作します。 | 検出領域に連続信号があります。 | 検知エリアの設定を確認してください。 |
| 負荷は、モーション信号が検出されない場合に動作します。 | ランプが適切に取り付けられていないため、センサーが信頼できる信号を検出できません。 | 設置場所を再調整してください。 |
| センサーが移動信号を検知（壁裏の動き、小物の動きなど） | 検知エリアの設定を確認してください。 | |
| モーション信号が検出されると、負荷は動作しません。 | 動作速度が速すぎるか、定義された検出エリアが小さすぎます。 | 検知エリアの設定を確認してください。 |
1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。
●取り付けは専門業者にご確認下さい。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失につきましては、メーカーは一切の責任を負いません。
当社は製品の品質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
