高解像度、低騒音、高安定性の自動ドアセンサー

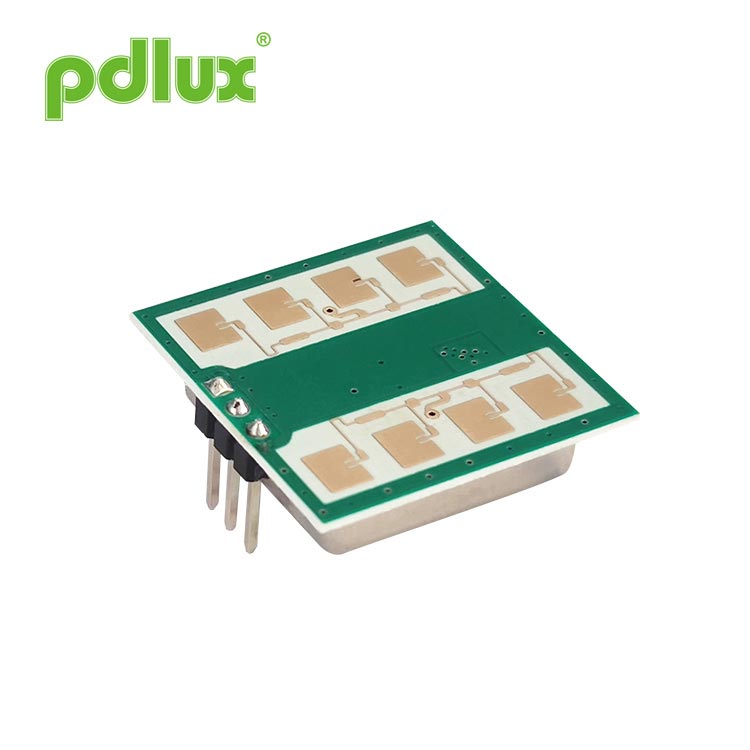

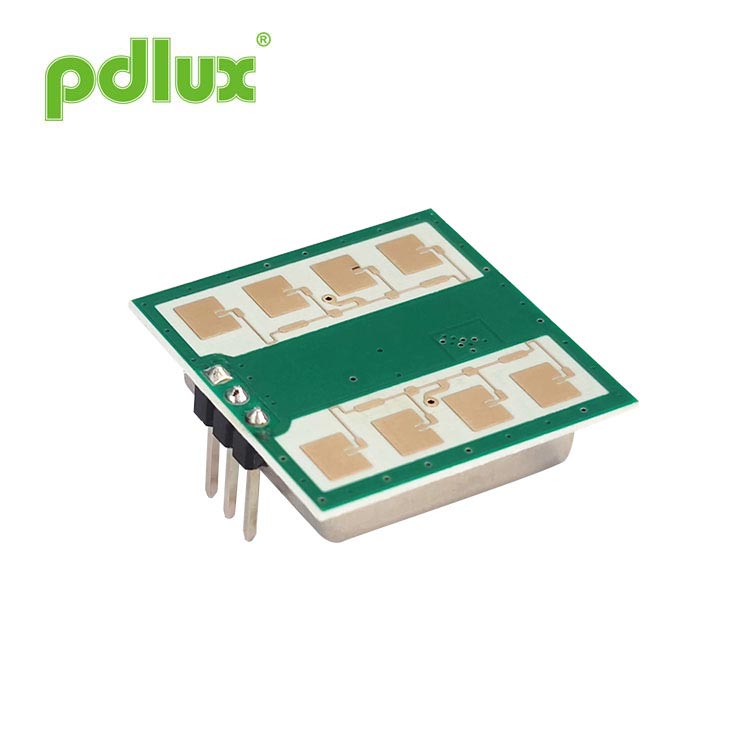

PD-165は、PDLUX社が所有する高解像度、低ノイズ、高安定性の自動ドアセンサーです。 独立した知的財産権、中心周波数は 24.125GHz。市場の同様のセンサーと比較して、 ノイズ、より高い検出分解能、より大きな検出角度。
モデル:PD-165
お問い合わせを送信
PD-165 24.125GHz マイクロ波モーションセンサー
警告: 実際の検出範囲は、回路の信号増幅ゲイン、PCBA の全体的なレイアウト、およびしきい値に関連します。 MCUの。アプリケーションによれば、ミキサーが出力する IF 信号の十分な振幅を増幅回路に提供するために、 必要な外部増幅の合計は、約 70 ～ 80dB になります (異なる帯域幅とゲインは、さまざまな条件に応じて設定されます)。 ニーズ）。
- IF出力:
・PD-165F 従来検出範囲（350～550mVp-p）
・PD-165H 高感度版（580～980mVp-p）
注 1: 放射性物質は FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
応用
インテリジェントスイッチ
侵入者検知
インテリジェントスイッチ
侵入者検知
壁掛けスイッチ
PD-165は、PDLUX社が所有する高解像度、低ノイズ、高安定性の自動ドアセンサーです。
独立した知的財産権、中心周波数は
24.125GHz。市場の同様のセンサーと比較して、
ノイズ、より高い検出分解能、より大きな検出角度。より高い
移動するターゲットを検出するための安定性。などの分野で幅広く使用できます。
セキュリティ移動体検知、自動ドアセンサー、生命感知
検知、移動速度検知、動き感知自動点灯、
等
PD-165は検出の平均感度性能を十分に考慮しています エリア。高い検出分解能、優れた一貫性、優れた性能を備えています。 低電圧特性および低周波数オフセット。それは 高性能モバイル検知センサー。
PD-165は検出の平均感度性能を十分に考慮しています エリア。高い検出分解能、優れた一貫性、優れた性能を備えています。 低電圧特性および低周波数オフセット。それは 高性能モバイル検知センサー。
EN 300440、EN 62479に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠
製品サイズ
技術的パラメータ
| パラメータ | ノート | 分 | タイプ | マックス | 単位 | |
| 供給電圧 | Vcc | 3.0 | 5.0 | 5.25 | V | |
| 消費電流 | Icc | 20 | 35 | 38 | ミリアンペア | |
| 動作モード | PWMを搭載し、動作電流を3～15mAで制御できます。 | |||||
| パルス幅 | ティーパルス | 10 | μs | |||
| 動作温度 | 上 | -30～+85 +100（最大） | ℃ | |||
| 保管温度 | tstg | -10 | +60 | ℃ | ||
| 安定時間 | <5 | μ秒 | ||||
| 周波数設定 | f | 24.000 | 24.125 | 24.250 | GHz | |
| 放射電力 (EIRP) | ふくれっ面 | <2.0 | <2.5 | <3.0 | mW | |
| 保管周囲湿度 | 45%~65% | RH | ||||
警告: 実際の検出範囲は、回路の信号増幅ゲイン、PCBA の全体的なレイアウト、およびしきい値に関連します。 MCUの。アプリケーションによれば、ミキサーが出力する IF 信号の十分な振幅を増幅回路に提供するために、 必要な外部増幅の合計は、約 70 ～ 80dB になります (異なる帯域幅とゲインは、さまざまな条件に応じて設定されます)。 ニーズ）。
- IF出力:
・PD-165F 従来検出範囲（350～550mVp-p）
・PD-165H 高感度版（580～980mVp-p）
注 1: 放射性物質は FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
注3：パルス動作
