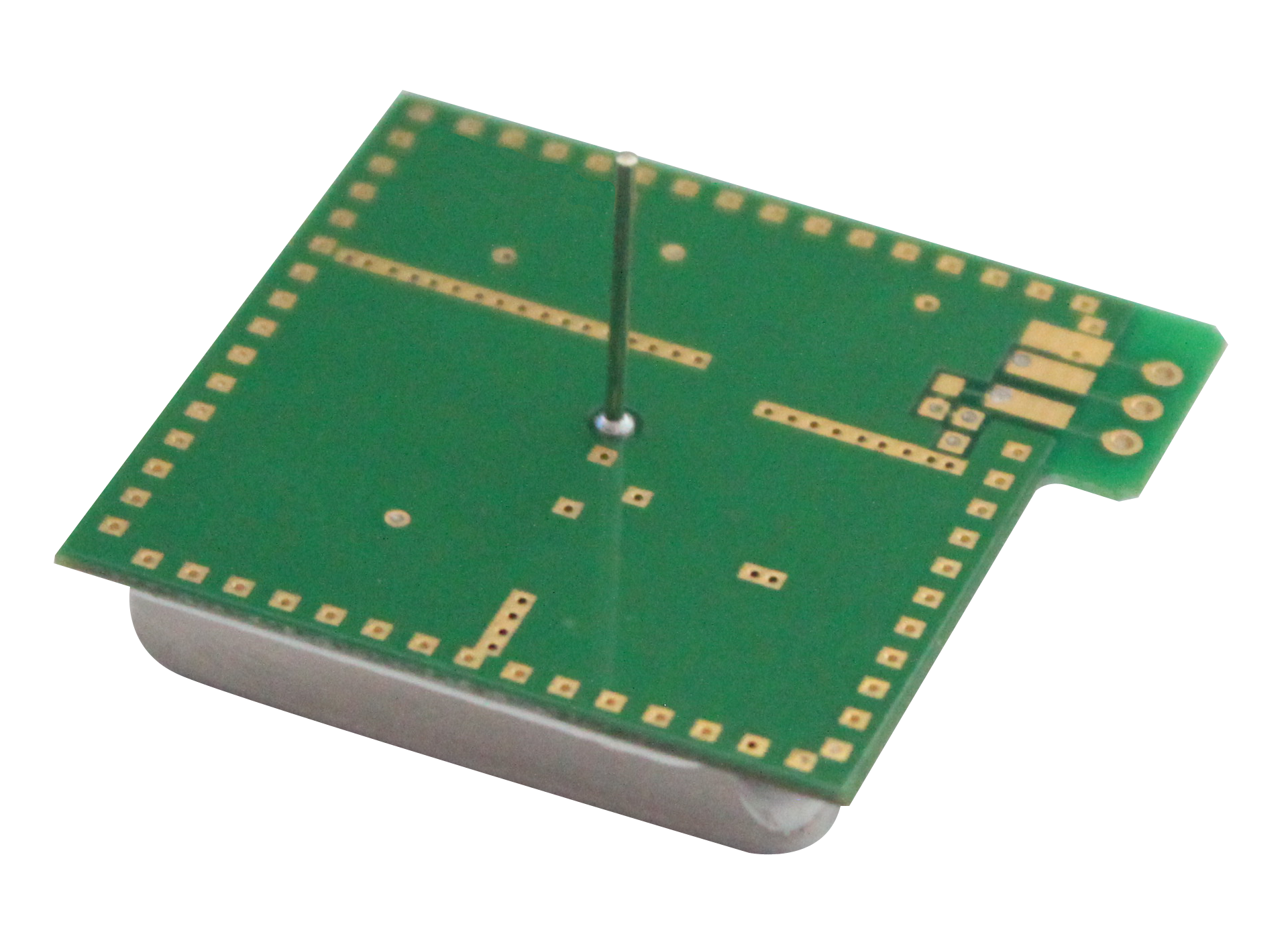

天井設置5.8GHzマイクロ波センサーモジュール
天井設置5.8GHzマイクロ波センサーモジュールは、Cバンドバイスタティックドップラートランシーバーモジュールです。共振器発振器(CRO)が内蔵されています。このモジュールは、内蔵増幅回路を使用し、増幅信号を直接出力するため、外部増幅回路を節約できます。 、信号処理がシンプルになり、コントローラーとの接続が簡単になります。
モデル:PD-V1
お問い合わせを送信
天井設置5.8GHzマイクロ波センサーモジュール
天井設置用 5.8GHz マイクロ波センサー モジュールは、C バンド バイスタティック ドップラー トランシーバー モジュールです。共振器発振器 (CRO) が内蔵されています。このモジュールは、内蔵増幅回路を使用し、増幅信号を直接出力するため、外部増幅回路を節約できます。 、信号処理がシンプルになり、コントローラーとの接続が簡単になります。
天井設置用 5.8GHz マイクロ波センサー モジュールは、自動照明スイッチの人感センサーに最適です。天井設置用 5.8GHz マイクロ波センサー モジュールは、天井設置型侵入者検知器にも使用できます。
|
天井設置用5.8GHzマイクロ波センサーモジュールの応用
●インテリジェントスイッチ
●ワイヤレス電力出力が低い |
EN 300440-V2.1.1、EN 62479：2010、RED 指令-2014/53/eu に準拠 FCC パート 15.249 に準拠 EN 62321、ROHS 指令-2011/65/eu に準拠 REACH指令-1907/2006/ecに準拠 |
|
アンテナビームパターン(無指向性)
|
製品サイズ
|
| パラメータ | ノート | 分 | タイプ | マックス | 単位 | ||||
| 周波数設定 | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| 放射電力 (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| セトリングタイム |
|
5 |
|
10 | MS | ||||
| 受信信号強度 | 2 | 150 | 200 | 300 | μVp-p | ||||
| ノイズ | 3 | 100 | 150 | 200 | mVrms | ||||
| 供給電圧 |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| 消費電流 |
|
18 | 20 | 25 | ミリアンペア | ||||
| パルス繰り返し周波数 | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| パルス幅 | 4 | 15 | 50 | 70 | μ秒 | ||||
| 動作温度 |
|
-15 | 22 | 75 | ℃ | ||||
| 重さ |
|
6.0 | 6.5 | 7.0 | g | ||||
注 1: 放射エミッションは FCC 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 36dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ～ 100Hz で測定されます。
注4：パルス動作
