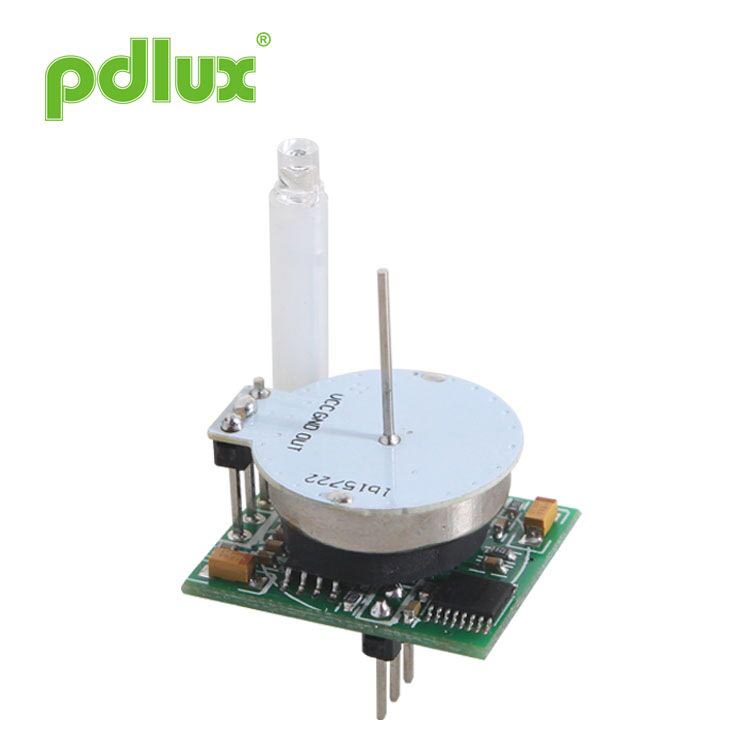

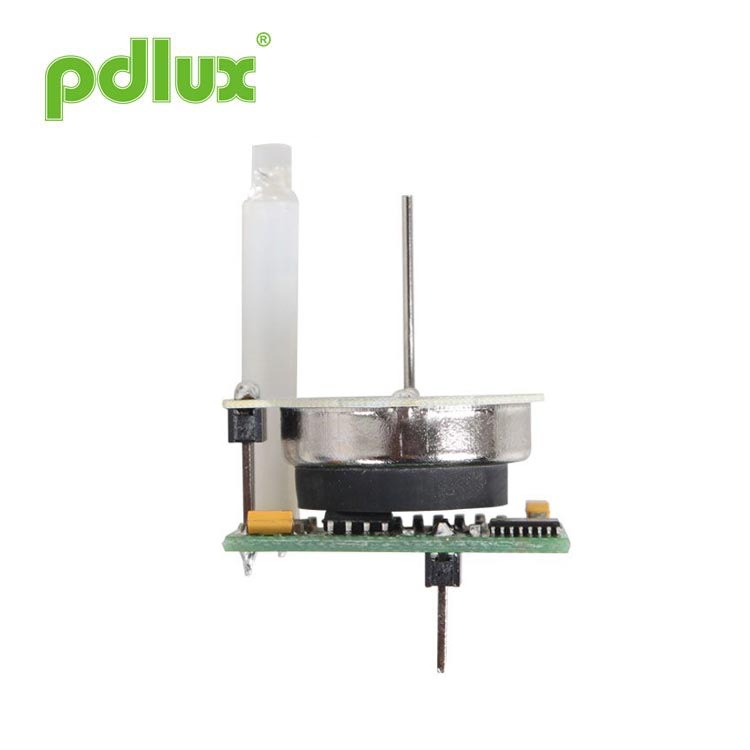

低消費電力のデジタル高周波マイクロ波センサー

デジタル高周波マイクロ波センサー LX-WB2仕様

◆製品概要

低消費電力のデジタル高周波マイクロ波センサーは、ドップラー原理によって動く人間の信号を検出するために使用されます。これには 2 つの部分が含まれます。 1 つ目は、C バンドの国際共通周波数で動作し、より低い無線リンクを備えた高周波 5.8GHz マイクロ波トランシーバー モジュールです。 XおよびKバンドよりも伝搬損失が低く、モジュールは針アンテナを使用し、モジュール内に統合されたマイクロ波発振器と検出器を使用し、より高度な統合により、モジュールは低インピーダンスのドップラー信号を直接出力し、送信電力はわずか約0.025mWです。人体への影響はなく、モジュールは米国 FCC Part 15 Section 15.245 および欧州 CER&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1 認証を取得しています。第二に、MCU マスター回路モジュールは、5.8 GHz マイクロ波モジュールによって生成されたドップラー信号を受信して​​増幅し、信号処理がデジタル形式であるため、ロード スイッチの状態を制御するために処理のために MCU マスター チップに送信します。製品の誤検知率は非常に低くなります。製品の信号出力端子は高レベルと低レベルの信号を直接出力します。ユーザーは信号を直接使用でき、増幅回路を再度開発する必要がなく、使いやすく、コスト効率が高くなります。



◆特徴

デジタル信号処理。
無線周波数干渉に対する強い耐性
送信出力はわずか約3.54dBmで、人体への放射線障害を引き起こしません 均一な検出エリア
低電圧、低消費電力、起動後すぐに動作状態に入ります。
外光制御値を自動認識し、日中無誘導、夜間誘導を実現
人体誘導、反復トリガー
高レベルおよび低レベル信号を出力、使いやすい
容量が小さく、他の回路と併用しやすい

◆ アプリケーション

LED電球ライト
室内照明、廊下、階段照明などの自動点灯・消灯
誘導灯
IoTセンサー
おもちゃ
ネットワークカメラ
LANモニター
プライベートアラーム
侵入検知

◆配線方法


1: 信号出力
2：GND
3: DC5V

◆ 性能パラメータ

1、評価

頻度	(FCC パートに準拠) 15 セクション 15.245、CE-R&TTE EN 300440-1 V1.6.1 JP 300440-2 V1.4.1)
送信電力	約3.54dBm
電圧	DC5V
現在	最大15mA
出力信号	5V / 0V ハイレベルおよびローレベル
検出距離	最大8m（半径）
検出角度	360°
光の制御	誘導10LUX未満(裸)
遅延時間	40秒±3秒
使用周囲温度	-20℃～105℃
保管環境	温度5～40℃、湿度20～70％
サイズ	図9
モジュール重量	約4.7g

◆内部ブロック図



◆検知の視点







◆ 応用回路例



◆ サイズ
