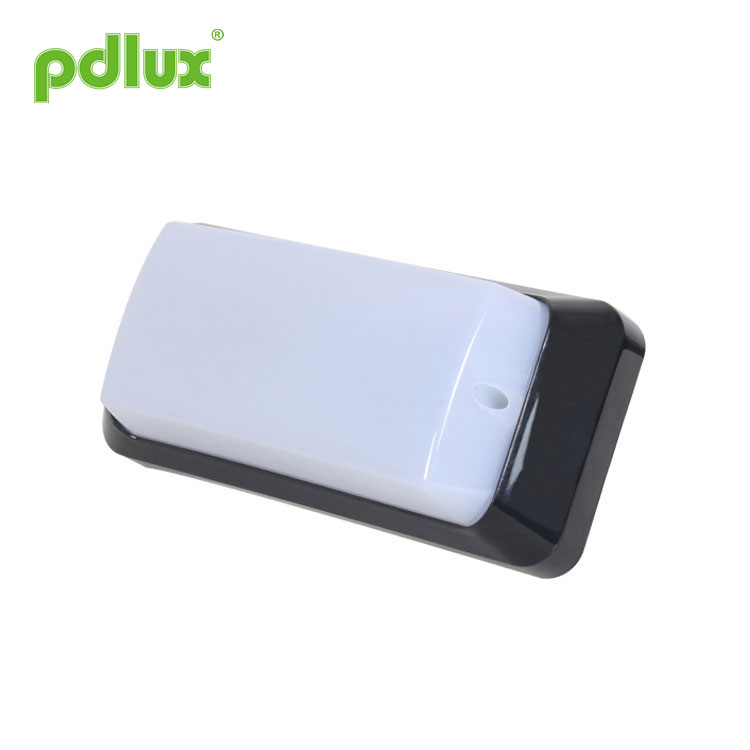

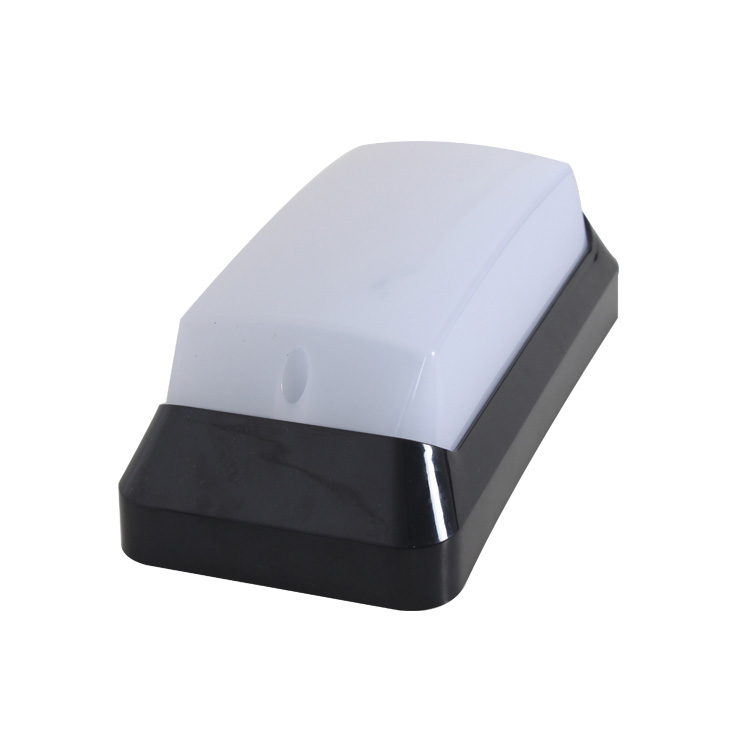

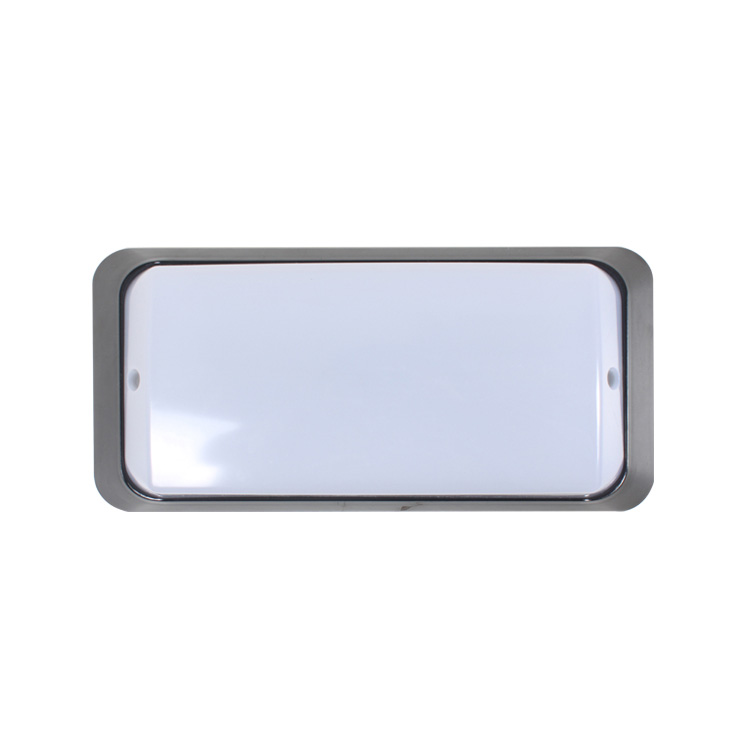

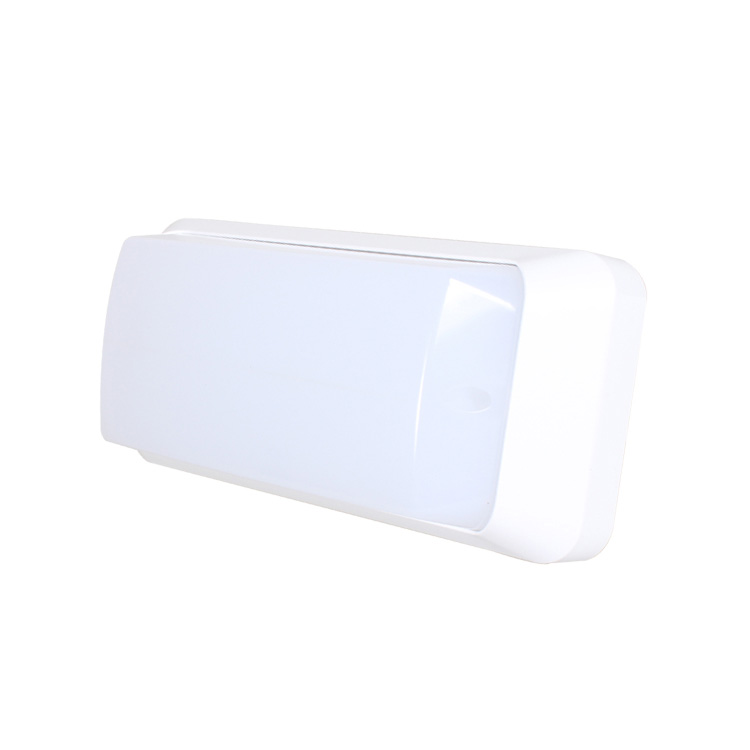

デジタルインテリジェントマイクロ波センサー LED ライト PD-LED2045-D 説明書

まとめ

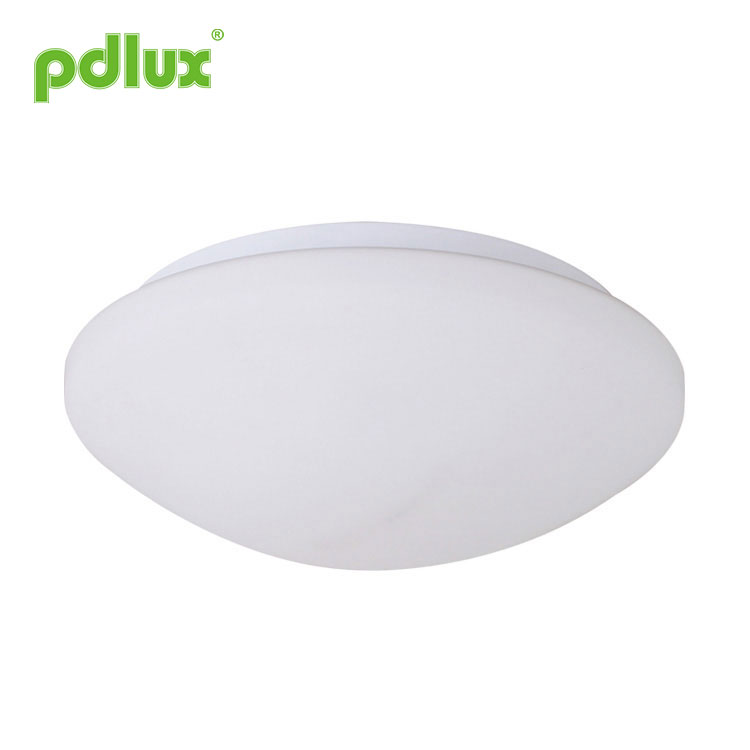

LED は、現代の光源として、高効率、長寿命、比較的低いエネルギー消費という特性により、照明業界の発展トレンドとなっています。照明業界では、それを合理的に使用する方法と効率が重要な問題です。 PD-LED2045-D は、マイクロ波センサーで制御される LED ライトです。マイクロ波センサーはライトに組み込まれており、内部に 60 個の高輝度 LED があり、総電力は 12 ワットです。合理的な LED レイアウトにより、均一な熱流が実現され、最適化された発光効率が実現します。動作時の輝度は 60W 白熱灯よりも高く、寿命は一般的なハロゲンランプよりもはるかに長くなります。この高感度の高度なセンサー スイッチを照明制御に採用し、人が来ると自動的に照明が点灯し、外出すると自動的に消灯することができます。これは、省エネ光源として非常に理想的な代替品です。ライトのIP等級はIP65で、優れた防水製品であり、屋外に広く設置できます。

仕様

電源: 100-130VAC
AC220-240V
電源周波数：50/60Hz
定格負荷：最大12W
検出範囲: 2m-4m-6m-8m(半径) (調整可能)
時間設定：10秒/2分/6分/12分（調節可能）
調光：50LUX（常夜灯）
2000LUX(昼光)(調整可能)
光束：930lm（明るさ100％）
110 lm (明るさ10%)
色温度: 3800-4200K
材質: ボーデン: PC ランプシェード: PC
保護: IP65
スタンバイ電力: <0.5W
LED quanlity: 60 個
LED仕様：T2835
使用温度：-10℃～+40℃
動作湿度: <95%RH
設置高さ：1.5～3m（壁面設置）

関数

設定方法 1:DIP スイッチ

以下に示すように、S1、S2 によって検出範囲を設定し、S3、S4 は遅延時間、S5 は調光値、S6 は明るさのパーセンテージ関数を設定します。ニーズを満たすまでに値を調整するのに時間がかかる場合があります。

(1)検出範囲（感度）の設定

検知範囲とは、高さ 2.5 m に設置した場合に、地面に投影されるほぼ円の半径を表すために使用される用語です。スイッチをオンに設定するには「1」、オフにするには「0」を設定します。右側に表示されているスイッチ位置と検出範囲の対応表をよく読んでください。

注意：この製品を使用するときは、葉やカーテンの吹き飛ばし、小動物、または電力の干渉による誤った動きの容易な検出による異常反応を避けるために、感度（検出範囲）を適切な値に調整してください。送電網と電気機器。上記すべてにより、エラー反応が発生します。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。
人間の動きによりセンサーの誘導が発生するため、機能テスト中は誘導領域から離れ、センサーの継続的な動作を妨げないように移動しないでください。

注意: 2 台以上の電子レンジを一緒に設置する場合は、次のことを行う必要があります。
互いに 4 メートル離れてください。そうしないと、相互の干渉によりエラーが発生します。
反応。

(2)時刻設定

10秒から12分まで定義できます。
この時間が経過する前に動きが検出されると、タイマーが再開されます。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。スイッチをオンに設定するには「1」、オフにするには「0」を設定します。右側に表示されているスイッチ位置と遅延時間の対応表をよく読んでください。

これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検出範囲内に人間がいる場合のみ。

(3)調光設定

50LUX / 2000の範囲で定義できます
ルクス。スイッチをONにすると「1」、OFFにすると「1」になります。
「0」。右に示されているスイッチ位置と調光値の対応表をよく読んでください。

(4)明るさパーセント関数

スイッチをONにすると「1」、OFFにすると「0」になります。
右側に表示されているスイッチ位置と明るさのパーセンテージ関数の対応表をよく読んでください。

明るさの割合の開始/終了機能

周囲の光が 60lux 未満になると、システムは調光モードを開始します。遅延時間中に信号が検出されない場合は、パーセント照明に入ります。信号を検出すると100％点灯に回復します。周囲の光が 100 ルクスを超えると、調光モードが自動的に終了します。調光モードはデジタル的に独立して動作します。

1、揺動体上に設置するとエラー反応を起こします。
2、風で揺れるカーテンはエラー反応を引き起こします。設置場所に合わせてお選びください。
3、交通量の多い場所に設置するとエラー反応が発生します。
4、近くの機器から発生する火花はエラー反応を引き起こす可能性があります。

インストールの手順

ステップ 1 ランプを取り付ける前に、ランプシェードと LED ボードを取り外します。(図 2 参照)

Step2 製品を取り付ける位置を決めたら、穴の位置を鉛筆でマークします。

注:木製の壁の場合は、プラスチック製の拡張ネジを使用する必要はなく、ドライバーでネジを締めるだけです。
ステップ 3 鉛筆の跡がある壁に電気ドリルで穴を開け、穴の中にプラスチックの拡張部分を入れます。
ステップ 4 ケーブル挿入口を通してケーブルをランプに接続します (図 3 参照)。

ステップ5 木製の壁の場合は、プラスチックの拡張を使用する必要はなく、ドライバーでネジを締めるだけです。
Step6 LED基板をベースにセットし、DIPスイッチを調整します（図4参照）。

Step7 壁に設置したランプベースにカバーを固定します（図5参照）。

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

ライトケースに使用されているネジは、工場から出荷されるときに一般的なものです。ネジ用のビニール袋に入っている特定の Y タイプのステンレスネジは、技術者が取り付けを完了した後にランプシェードを固定するために使用されます。電気から保護するためのものです。ショック。

●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失については、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
