マイクロ波センサーランプ PD-LED2034-D の説明書

まとめ

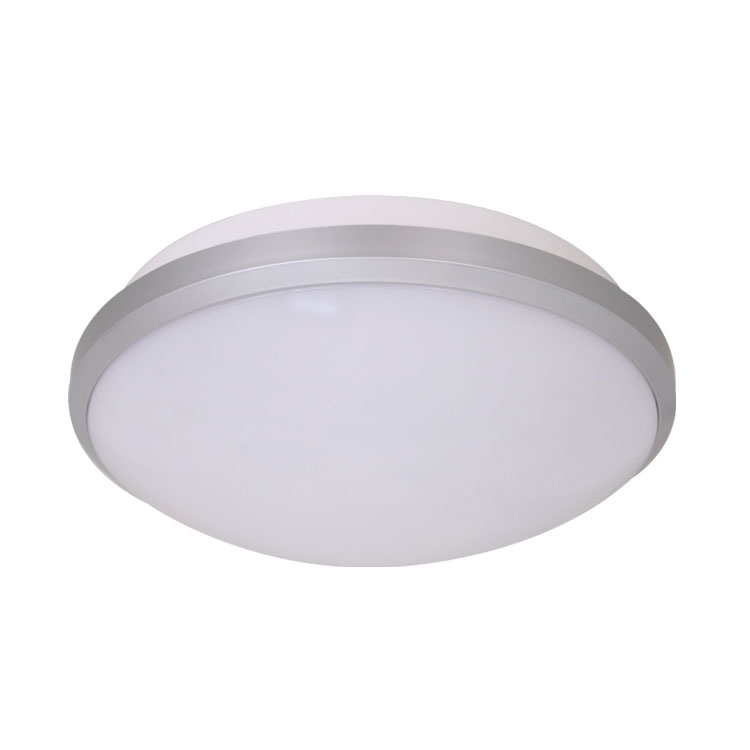

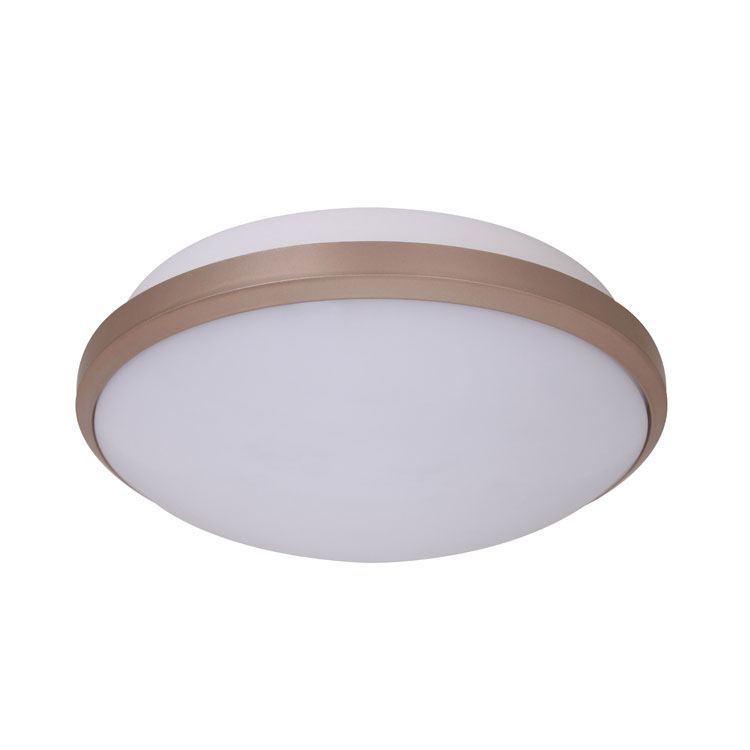

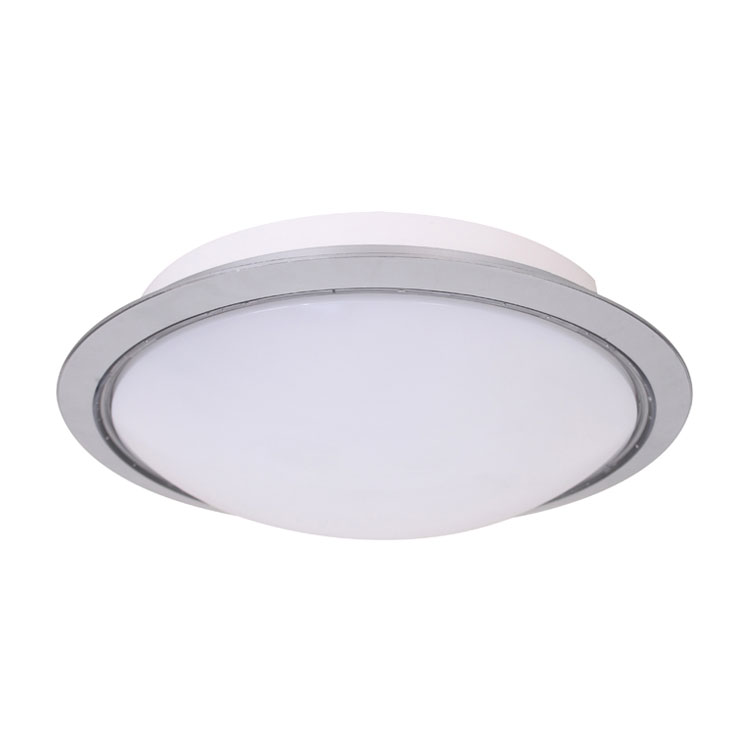

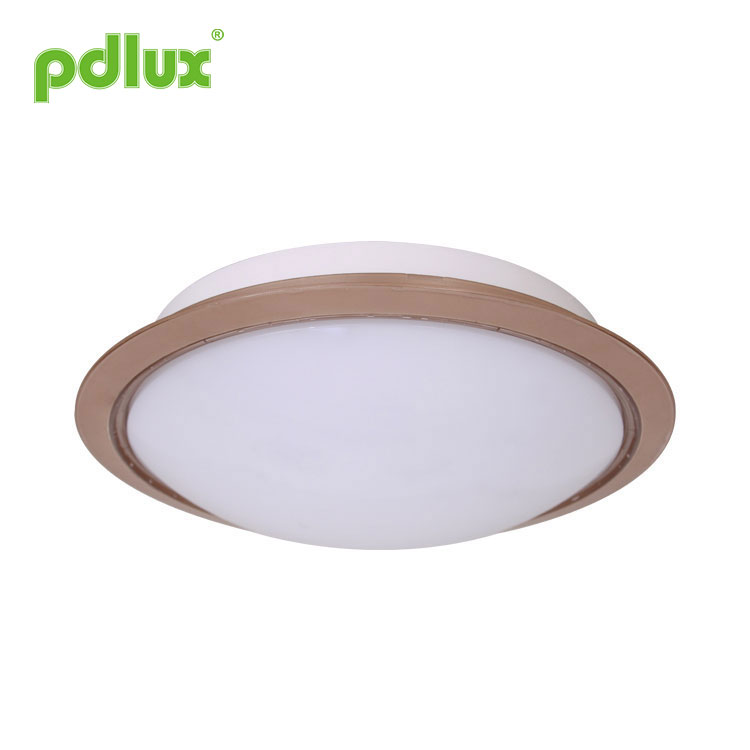

これは、まったく新しく設計された一種のインテリジェントな天井取り付け型マイクロ波センサーLEDランプで、緊急時の電源供給機能が付いています。照明は外部電源または内蔵バッテリーによって管理されます。 AC電源供給時のLED電力は19Wで、光束は800lm以上となり、60ワットの白熱灯（約400lm）の2倍に相当します。停電時には、内蔵バッテリーが自動的に 12W の電力を LED に供給し、60 ワットの白熱灯（約 400lm）と同等の照度を実現します。バッテリーは 1.5 時間以上、センサー省エネモードで 6 時間以上連続して電力を供給できます。廊下、洗面所、エレベーターロビーなどに広く使用されています。

システムのインテリジェントな管理により、安定性と省エネの利点が強化されます。 MCU は各回路を自動検査し、検出された情報を合理的な方法で管理します。信号が検出されない場合、システムは省電力モードを開始し、電力出力を徐々に下げます。最小出力は最大値の10分の1であり、これにより大幅に消費電力が削減され、発熱体の温度が低下し、高温によるLED光の損失が減少します。したがって、製品の信頼性が向上し、寿命が長くなります。

この製品は 2 つの構成で設計されています。1 つは緊急時に電力を供給する機能を備えたセンサー ランプで、もう 1 つは緊急機能のないインテリジェント センサー ランプです。実際のニーズに応じて購入できます。しかし、ほとんどの場合、前者を選択することが必要かつ賢明です。時折起こる停電がトラブルや危険を引き起こす可能性があるためです。

各部の名称

仕様

電源：100-240V/AC 50/60Hz
LED定格：最大19W（AC）
最大12W(DC)
充電電力：最大15W（消灯）
最大3.6W(点灯時)
保護: クラス2
材質:本体:PC ランプシェード:PC
HF方式：5.8GHz
バッテリー：7.4V x2 / 2000mAH リチウム電池
連続照射時間: ≥150min
(バッテリー電源時)
使用温度: -20~+55℃
送信電力: <0.3mW
時間設定：8秒～12分（調整可能）
検出範囲: 1-10m (半径) (調整可能)
調光: 10-2000LUX(調整可能)
光束：850lm（AC） 560lm（DC）（暖色系）
660lm (AC) 420lm (DC) (寒色)
スタンバイ電力: <0.9W
検出角度: 360°
設置高さ：2.5～3.5m（天井取付）
LED数量: 120個(T5050)

スペクトログラム

センサー情報

関数

スイッチ

このスイッチはバッテリーの接続を制御するためのものです。輸送中または保管中の電力消費を避けるため、スイッチはオフ、つまりバッテリーが接続されていない状態に設定されています。取り付ける前に、スイッチをオンに設定して、緊急時に電源が供給されるようにバッテリーが適切に接続されていることを確認する必要があります。この緊急機能付き LED ランプは一般的なランプとして使用できますが、停電時には自動的にバッテリーによる点灯をサポートします。

バッテリー充電インジケーター

電源が接続されたら、スイッチをオンに設定するとバッテリーが充電され、インジケーターが赤色で未充電を示し、緑色でフル充電が示されます。スイッチをOFFにするとバッテリーは充電されず、インジケーターが消灯します。

省エネモード

信号が検出されない場合、システムは省電力モードを開始し、周囲光制御を自動検出します。光制御が 50 ルクス未満の場合、ランプは半輝度（明るさの割合）スタンバイ モードになり、周囲の光制御が 50 ルクスを超えると消灯します。ノブ（右側の図を参照）を回して出力電力を調整し、明るさの割合（0%～40%の明るさ）を制御できます。スタンバイ モードでは、モーション信号が検出されると、ランプは最大の明るさを回復します。

検出範囲設定（感度）

検知範囲とは、センサーライトを高さ 2.5 メートルに取り付けた後、地上に生成される多かれ少なかれ円形の検知ゾーンの半径を表すために使用される用語です。検知範囲コントロールを反時計回りに完全に回して最小検知範囲 (約) を選択します。半径 .1m）、時計回りに回しきって最大検出範囲（半径約 10m）を選択します。

注: 上記の検出範囲は、身長が 1.6 メートル〜 1.7 メートル、中央の人物で、速度が 1.0 〜 1.5 メートル/秒で移動する場合に得られます。人の身長、体型、移動速度が変化すると、検出範囲も変化します。
場合によっては、ライトの感度には一定の偏差があります。

製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、使用時に感度を最大値に調整することはお勧めしません。提案: 使用する適切な距離に感度を設置して調整してください。設定しないでください。誤操作を防ぐための最大感度。

注意: この製品を使用するときは、感度を必要な適切な位置に調整してください。間違った動きによって製品が正常に動作しなくなるのを避けるため、感度を最大に調整しないでください。感度が高すぎるため、間違った動作が検出されやすくなります。風に吹かれる葉やカーテン、小動物による動き、送電網や電気機器の干渉による間違った動きなどです。これらはすべて、製品が正常に動作しない原因となります。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

金属またはガラス素材によるマイクロ波電磁場への反射により、検出距離が増加する可能性があります。したがって、適切な検出距離に達するまで感度を下げてください。エラー検出を避けるため、SENS ノブを最大値まで回さないでください。また、周囲の環境によってもエラーアクションが発生する可能性があります。通過する自動車や風によってさまよう物体。製品は互いに 4 メートル以上離して設置する必要があります。そうしないと、製品間の干渉によりエラーが発生します。

感度ポテンショメータの適切な使用: 写真が示すように、ノブは感度の調整に特化しています。使用するとき、ユーザーはノブを中央に調整できます。もちろん、実際の使用の過程で、感度が問題ないと感じた場合は、 、調整する必要はありません。低いと感じる場合は、適切に高く調整してください。車の通過、風による物体の飛行など、環境によっては誤った動作が発生するため（図 3、図 4 参照）、感度が最大に調整されていないことをお勧めします。

時間設定

ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 8 秒（反時計回りに完全に回す）、最大 12 分（時計回りに完全に回す）。この時間が経過する前に動きが検出されると、タイマーが再開されます。検知ゾーンの調整と歩行テストの実行には最短の時間を選択することをおすすめします。

注: ライトがオフになってから約 3 分かかります。再び動きの検出を開始できるようになるまで 1 秒。この期間が経過すると、動きに反応してのみライトが点灯します。

これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検出範囲内に人間がいる場合のみ。
警告: 取り付けテストの過程では、センサーランプから離れてください。ユーザーまたはテストスタッフを検出するとセンサーランプが点灯します。

テストするときはセンサーランプから一定の距離を保ってください。そうしないと、検出範囲内であなたを検出するとセンサーランプが点灯します。

調光設定

選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 10～2000ルクス。反時計回りに完全に回すと、約 10 ルクスでの夕暮れから夜明けまでの動作が選択されます。時計回りに完全に回すと、約 2000 ルクスの日光下での動作が選択されます。検出ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

LUXノブは、センサーによって点灯できるセンサーランプを調整するために使用されます。また、お客様のニーズに応じて適切な場所を選択できます。

設置場所:
センサーランプには光トランスデューサーが存在するため（図6）、光トランスデューサーは日光が十分に当たる場所に置く必要がありますが、一方で、他の光源を避けなければなりません。そうしないと、光トランスデューサーが故障してしまいます。環境光線に対して不適切な判定を行う。
設置場所、ルクスなどのさまざまな顧客のニーズにより、ポテンショメータノブの位置は異なります。使用する場合、ニーズを満たすために何度も調整する必要がある場合があります。

光トランスデュースの位置を日光が見える位置に変更します。

注: 3 つの機能ボタンを過度に調整しないでください。

インストールの手順

• Step2 ノブを回して理想的な状態にします
(上記の FUNCTION 部分に従って設定を定義してください。)
・Step3 製品のベースを天井に当てて穴あけ跡を付けます。
・Step4 印を付けた位置に製品を取り付けます。
• ステップ 5 ドリルで開けた穴にプラスチックの拡張ネジを打ち込みます。
・Step6 電源線を線穴に通して配線します。
• Step7 製品のベースを選択した場所にネジで固定します。
• ステップ 8 ランプシェードを時計回りに回転させてベースに入れます。インストールが完了しました。

故障と解決策

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

●取り付けは専門業者にご確認下さい。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損失につきましては、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
