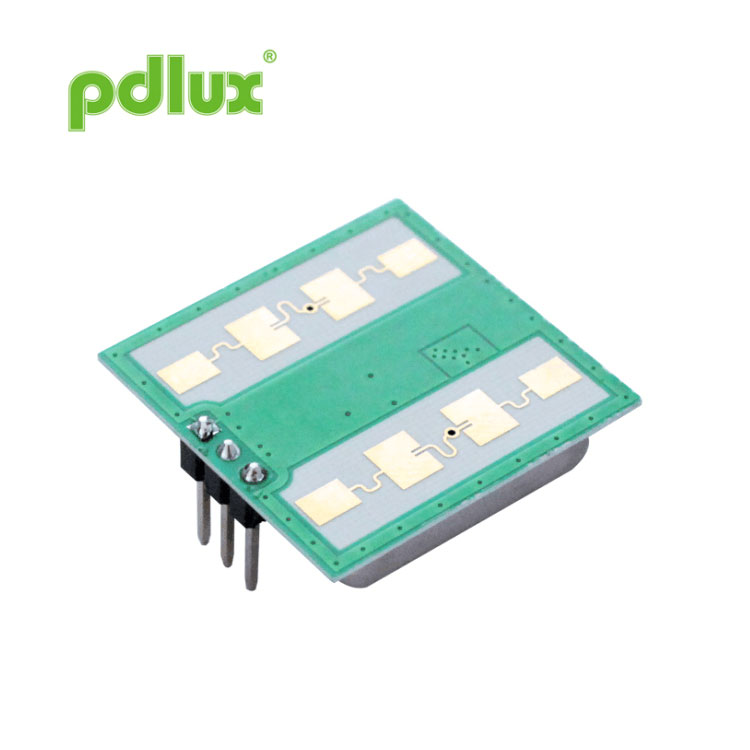

スライド自動ドア用高感度PDLUX PD-V11H 24GHzマイクロ波センサー

Pdlux は中国の信頼できるメーカーおよびサプライヤーです。この高感度 PDLUX PD-V11H 24GHz マイクロ波センサー (スライド自動ドア用) は工場から直接出荷されるため、中間業者を排除し、リーズナブルな価格を実現しています。カスタムソリューションをご希望の場合は、お気軽にお問い合わせください。

モデル:PD-V11H

お問い合わせを送信

PD-V11 24.125GHz マイクロ波モーションセンサー

応用

インテリジェントスイッチ
壁掛けスイッチ
侵入者検知

PD-V11 24.125 GHzのマイクロ波人感センサーはKバンドドップラーですトランシーバーモジュール。レイアウトを開発した独自設計の平面アンテナです送信と受信のバランスが取れています。
内部レイアウトを再計算して再配置し、より使いやすいものにしました。意味のある。センサーのメイン周波数をより安定させます。これらは当社の a の設計は、より広範囲の周囲温度に特許を取得しています。
V11-H は、ノイズが低く、解像度が高く、感度が高くなります。内蔵静電気防止機能。従来の類似製品と比較すると、パフォーマンスがより安定し、信頼性が高くなります。
V11-M と V11-L は異なる感度であり、用途に合わせてカスタマイズできます。ユーザーのニーズ。
このシリーズのセンサーモジュールは自動照明に最適です。セキュリティドメイン動作侵入検知センサー。

EN 300440、EN 62479に準拠
RED 指令 - 2014/53/EU
FCC パート 15.249 に準拠
EN 62321、ROHS 指令 - 2011/65/EU に準拠
REACH 指令 - 1907/2006/EC に準拠

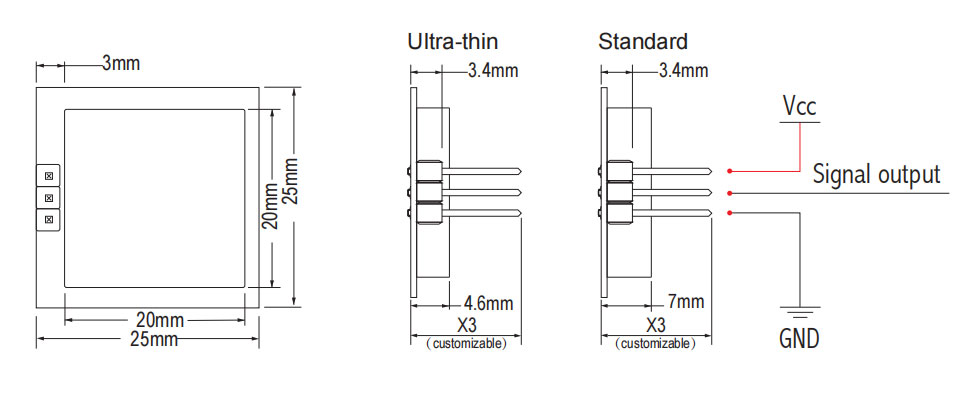

製品サイズ

技術的パラメータ

パラメータ	注意事項	分	タイプ	マックス	単位
供給電圧	Vcc	3.0	5.0	5.25	V
消費電流	LCC	20	35	38	ミリアンペア
動作モード	PWMを搭載し、動作電流を3～15mAで制御できます。
パルス幅	ティーパルス	10			μs
動作温度	トップ	-30～+85 +100(最大)			℃
保管温度	tstg	-10		+60	℃
安定時間		<5			μ秒
周波数設定	f	24.000	24.125	24.250	GHz
放射電力 (EIRP)	ふくれっ面	<2.0	<2.5	<3.0	mW
保管周囲湿度	45%~65%				RH

警告: 実際の検出範囲は、回路の信号増幅ゲイン、PCBA の全体的なレイアウトに関連します。そしてMCUの閾値。

注 1: 放射エミッションは FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイパスロス 70dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ～ 100Hz で測定されます。
注4：パルス動作
