高感度 Pdlux PD-V12H 24.125GHz 高周波マイクロ波ドップラー レーダー センサー モジュール
高感度 Pdlux PD-V12H 24.125GHz 高周波マイクロ波ドップラー レーダー センサー モジュールを当社から購入へようこそ。顧客からのあらゆるリクエストには 24 時間以内に返答されます。
モデル:PD-V12
お問い合わせを送信
高感度 Pdlux PD-V12H 24.125GHz 高周波マイクロ波ドップラー レーダー センサー モジュール
|

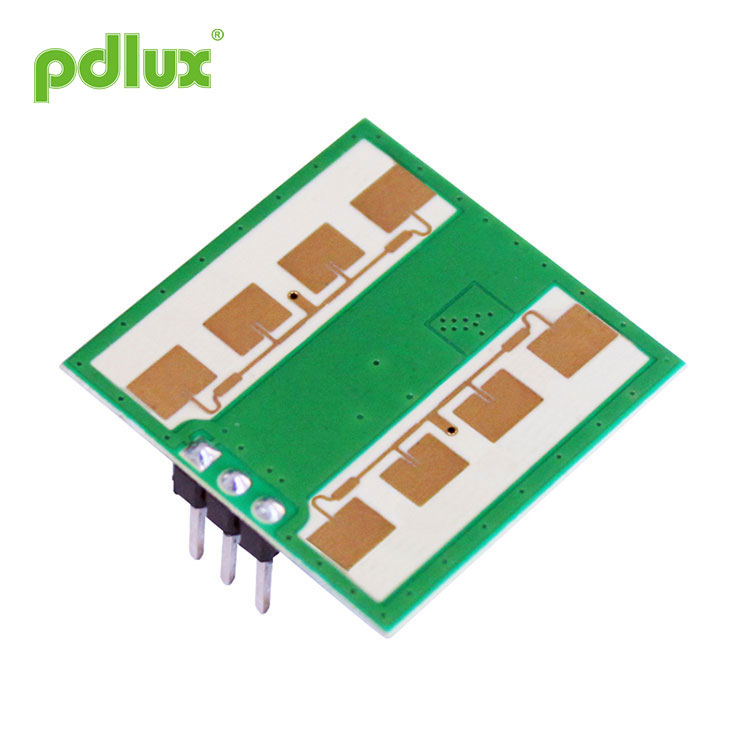

高感度 Pdlux PD-V12H 24.125GHz 高周波マイクロ波ドップラー レーダー センサー モジュールのアプリケーション ●インテリジェントスイッチ ●壁掛けスイッチ ● 侵入者検知 PD-V12H 24.125GHz マイクロ波モーション センサーは、K バンド バイスタティック ドップラー トランシーバー モジュールです。共振器発振器(CRO)を内蔵しています。このモジュールPD-V12Hは平面アンテナを採用しており、壁面への設置に適しています。前方の信号受信能力を向上させ、側面の死角を減らすことができます。その性能は市販のセンサーよりも優れています。 このモジュールは、自動照明スイッチの人感センサーに最適です。また、天井取り付けの侵入者検知器にも使用できます。 EN 300440-V2.1.1、EN 62479:2010によると、 RED 指令 - 2014/53/EU FCC パート 15.249 に準拠EN 62321、ROHS 指令 - 2011/65/EU に準拠 REACH 指令 - 1907/2006/EC に準拠 |
パラメータ |
ノート |
分 |
タイプ |
マックス |
単位 |
供給電圧 |
Vcc |
3.0 |
5.0 |
5.25 |
V |
消費電流 |
Icc |
25 |
42 |
45 |
ミリアンペア |
動作モード |
PWMを搭載し、動作電流を3~15mAで制御できます。 |
||||
パルス幅 |
ティーパルス |
10 |
μs |
||
動作温度 |
上 |
-30~+85 +100(最大) |
℃ |
||
保管温度 |
tstg |
-10 |
+60 |
℃ |
|
安定時間 |
|
<5 |
μ秒 |
||
周波数設定 |
f |
24.000 |
24.125 |
24.250 |
GHz |
放射電力 (EIRP) |
ふくれっ面 |
<2.0 |
<2.5 |
<3.0 |
mW |
保管周囲湿度 |
45%~65% |
RH |
警告: 実際の検出範囲は、回路の信号増幅ゲイン、PCBA の全体的なレイアウト、および MCU のしきい値に関連します。
注 1: 放射性物質は FCC および CE 規則を満たすように設計されています。
注 2: 受信信号強度 (RSS) は、合計 1 ウェイ パスロス 70dB で測定されます。
注 3: 騒音電圧は、無響室内の出力ポートで 10Hz ~ 100Hz で測定されます。
注4:パルス動作
