赤外線盗難警報器

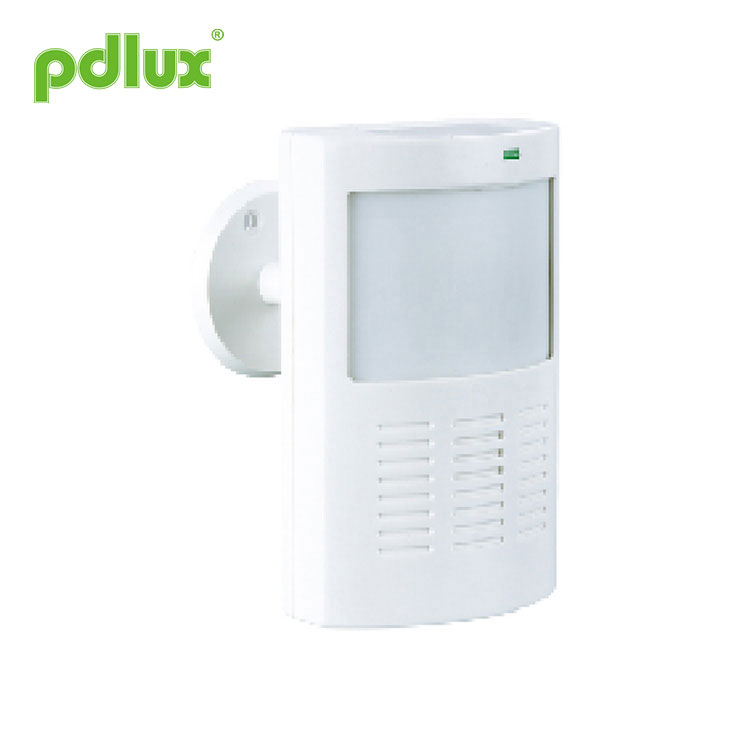

パッシブ赤外線検出器 PD-AL9 の説明書

PD-AL9は、高感度検出器とSMD技術を採用した新しいタイプの人体赤外線センサーです。
それは感覚と放出を集めます。感知範囲に入ると感知し、同時に適切な受信機（当社の受信機）に信号を送信します。

特徴

電池式で配線は不要です。
タンパー設計により、フロントカバーが取り外されると、ユニットはすぐに信号を発信します。
LED 表示: 感知および発光インジケータ。

仕様

電源：DC9V

静電流：25μA

検出範囲:11m
検出角度:100°

放射距離: ≥30m

周波数:433MHz 315MHz

ジャンパとポテンショメータの設定 (次の図のような)

テスト

9V バッテリーを修正すると、60 秒後にセンサーが動作状態になります。

ａ． JP1 を右側の「1」位置に、JP2 を「LED/ON」位置に設定します (1 回感知後の発光の動作状態)。ポテンショメータを反時計回りに最小位置に調整します。感知フィールド内のレンズ接線に沿って移動し、センサーが感知し（感知LEDが動作）、適切な受信機に信号を送信します（発光LEDが動作します）。発光時間は3〜4秒です。継続的に感知する場合、前回発光してからわずか10秒後に発光します。また。

b. JP1 を右側の「AUTO」位置、JP2 を「LED/ON」位置（2 回センス後の発光動作状態）に設定し、ポテンショメータを反時計回りに最小位置に調整します。 : センスフィールド内のレンズ接線に沿って移動し、センサーは感知しますが (感知 LED は機能します)、発光 LED は機能せず、センサーは信号を発しません。もう一度感知すると、センサーが感知し（感知LEDが動作）、信号を発します（発光LEDが動作します）。発光時間は3〜4秒でなければなりません。

c.遅延テスト: JP1 を右側の「1」の位置、JP2 を「LED/OF」の位置に設定し、ポテンショメータを時計回りに最大位置に調整します。センサーが感知します (感知 LED が動作します)。感知しない場合は約2.5分、信号を発光（発光LEDが動作）、発光時間は3〜4秒です。

d.改ざんテスト: フロント カバーを開くと、信号が発せられ、発光 LED が点灯します。

注意

右図のように、移動物体がセンサーで横方向に移動できる設置位置を選択してください。
ユニットが適切に動作していることを確認するために、定期的に歩行テストによってチェックする必要があります。
ユニットが正常に動作しない場合は、直ちに電池を交換し、ユニットを再テストしてください。
ユニットを金属ベースに設置しないでください。
ユニットと目的の検出領域の間にブロックは許可されません。
本体および検出エリアに直射日光、ヒーター、扇風機などが当たらないようにしてください。
