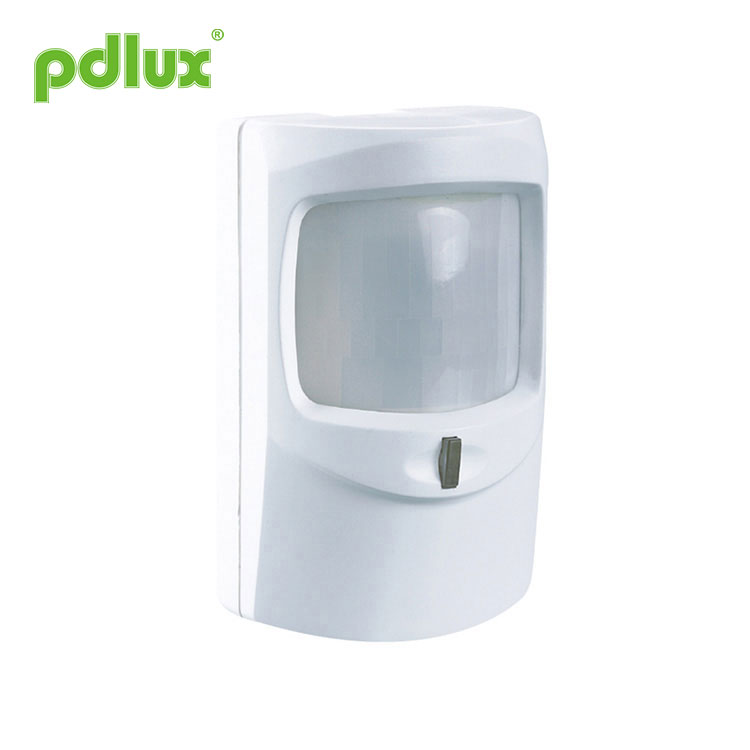

パッシブ赤外線検知器アラーム

PD-AL6 センサーアラーム命令

まとめ この製品は新しいタイプのセンサー スイッチです。赤外線エネルギー検出器、IC、SMD技術を採用しています。製品の検出範囲に入ると、赤外線センサーが動作し、対応する制御ユニットに信号を出力し、制御ユニットが警報を発します。

高い干渉耐性。
·タンパースイッチ;
・誤警報防止設計：ジャンパ設定により1回または2回のセンシングを選択して出力することができます。
·設置が柔軟で便利。

仕様

電源: 8~16V/DC
ウォームアップ時間: 60秒
検出角度: 140°
設置高さ：1.5～3.5m
検出範囲:12m(最大)
使用温度:-10℃~+40℃
歩行湿度:<93%RH

センサー情報

取り付け

端のネジを緩め、フロントカバーを開けます。
PCB を固定しているネジを緩めます。
基板を端面まで取り除き、基板を取り出します。
裏蓋に交差線の穴を開けます。
バックカバーの裏側にあるワイヤースロットに沿ってワイヤーを通し、下準備された穴に挿入します。
バックカバーを選択した位置に固定します。
次の図に従って電源線と信号線を端子台に接続し、PCB を背面カバーに取り付けます。垂直調整を設定し、PCB ネジを締めます。
フロントカバーを閉じてネジを締めます。

接続線

端子 1 は負電圧「-」に接続します 端子 2 は正電圧「+」に接続します。 端子 3&4 — タンパー信号線 制御ユニットに接続します。フロントカバーを閉じると信号線が直接接続され、フロントカバーが開くと接続が切断され、1つの信号が制御ユニットに送信されます。 ターミナル 5&6 — リレー センサー出力端子です。

ジャンパ設定

改ざんテスト

1. ネジを締めずに検出器を閉じます。
制御ユニットを「アームド」モードに設定します。
フロントカバーを取り外します。タンパースイッチが制御ユニットを作動させて警報を発します。
フロントカバーを閉じると、制御ユニットの警報が停止します。

歩行テスト

1. 電源をオンにすると、LED が赤色で 0.5 秒ごとに点滅し、60 秒後にユニットは安定状態になります。
2. ジャンパーを「一度感知して出力」の位置に設定し、検出フィールド内を歩きます。ユニットが信号を一度検出すると、信号が出力され、LED がオレンジ色に点灯します。
3. ジャンパーを「2 回感知して出力」の位置に設定し、検出フィールド内を歩きます。ユニットが信号を 1 回検出すると LED が緑色に点灯し、2 回目の信号を検出すると 15 秒以内に信号が出力され、LED が点灯します。オレンジ。

注記

検出器を強い空気の流れ、不安定な温度源、直射日光にさらさないでください。

●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
