赤外線センサーアラーム
以下は赤外線センサー アラームについての紹介です。赤外線センサー アラームについての理解を深めるのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を一緒に築くために引き続き協力してください。

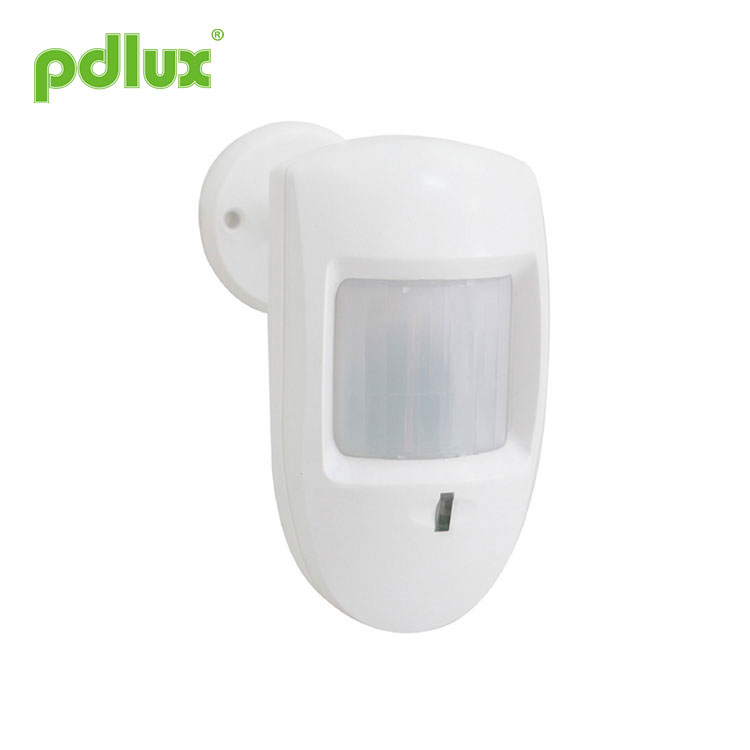

モデル:PD-AL8
お問い合わせを送信
パッシブ赤外線検出器 PD-AL8 の説明書
まとめ
PD-AL8 は新しいタイプの人体赤外線センサーで、高感度検出器と SMD 技術を採用しています。それは感覚と放射を集めます。感知範囲に入ると、感知して適切な受信機(当社の受信機)に信号を送信します。形も精巧で良いですね。
仕様
電源:DC9V
周波数: 315MHz 433MHz
静電流:30μA
検知範囲:12m(22℃)
検出角度: 110°
放射距離: ≥30m
設置高さ:2m
感知動作速度: 0.6~1.5m/s
使用温度:-10〜+40℃
相対湿度: <93%RH
センサー情報
関数
電池式で配線は不要です。
誤警報防止機能:1回感知して発信するか、2回感知して発信するかを設定できます。
感知および発光表示。
バッテリー残量低下の表示: バッテリー残量が 7V を下回ると、赤色の LED が点滅し、バッテリーを交換する必要があります。
ジャンパ設定
1. 1 回感知して放出します。
一度感知すると、センサーが信号を発します。
2. 2 回感知して放出します。
2回感知後(6秒以内)、センサーが信号を発信します。
注意: 信号を発した後、一度に再度感知しても、信号は発しません。感知信号が継続的に存在しない条件下で、少なくとも一定時間(調整器の設定は0秒~2.5分)待ってから感知する必要があります。再び信号を発します。
手術
1. 最初のコーディング: ユニットは無料コーディングを採用しています。方法: コーディング スイッチを長押しし、電源を入れます。緑色の LED が点滅します。次にスイッチを緩めると、緑色の LED ライトが点灯してコーディングが完了したことを示します。
2. 9V バッテリーの電源を入れてから 60 秒後、安定した動作状態になります。
3. 感知フィールド内でレンズ接線に沿って移動し、2 回感知した後 (感知 LED が 2 回点灯)、信号を放射します (放射 LED がオン)。放射時間は 3 ~ 4 秒です。
注記
定期的に歩行テストを行って、適切な動作を確認してユニットをチェックしてください。ユニットが正常に動作しない場合は、すぐに電池を交換してユニットを再テストしてください。
長期間使用しない場合は、電池を取り外してください。
ユニットを金属ベースに設置しないでください。
ユニットと目的の検出領域の間にブロックは許可されません。
ユニットとその検出エリアは、直射日光、ヒーター、扇風機などにさらさないでください。
感度は進行方向と大きく関係します。
●施工は専門業者様にご確認ください。
●取り付け、取り外し作業は必ず電源を切ってください。
●安全のため必ず電源を切ってください。
●誤った操作により生じた損害については、メーカーは一切の責任を負いません。
当社は製品の品質と信頼性の向上に努めていますが、すべての電子部品は一定の確率で機能不全に陥り、トラブルが発生することがあります。設計の際には、トラブルを回避するために冗長設計に注意を払い、安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
