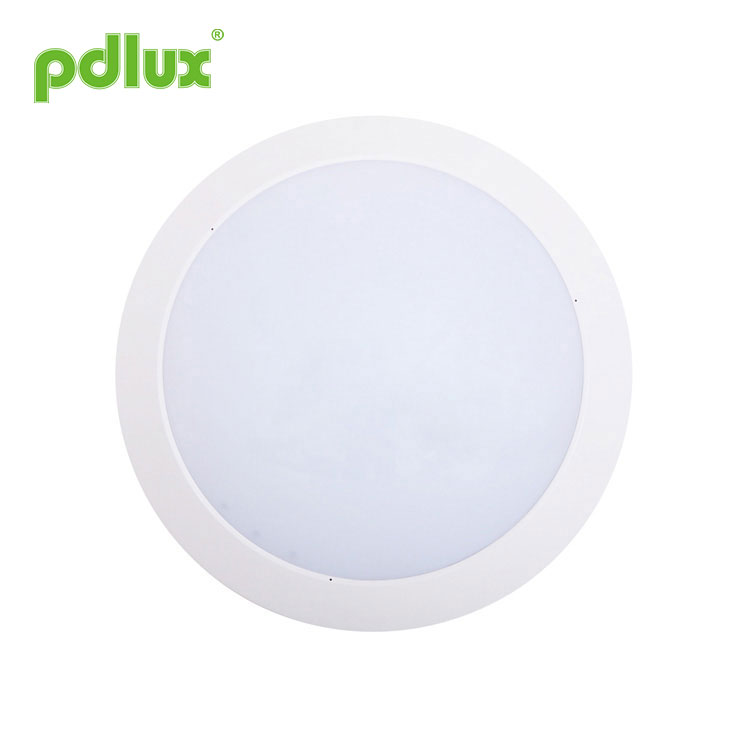

IP44防水最新LEDランプ

PD-LED2040 マイクロ波センサーライトの説明書

まとめ

これは、マイクロ波センサーがLEDライトを制御するスイッチです。マイクロ波センサーはライトに組み込まれており、内部に72個の高輝度LEDがあり、総電力は12ワットです。マイクロ波センサースイッチは、音声スイッチ、赤外線センサースイッチに続く新しいタイプの自動スイッチです。この検出方法には、他のものと比較して以下の利点があります。1. 非接触検出、2. 悪環境に適しており、影響を受けません。温度、湿度、ノイズ、空気、塵、光…3.RF干渉能力。簡単な設置+簡単な配線。

PD-LED2040 はインテリジェントなセンサー照明であり、多機能を備えており、使用条件や状況を考慮して正確なニーズに合わせてセンサー スイッチを定義できます。このライトはいくつかの組み合わせで設計されています。つまり、センサーのない純粋な LED ランプです。センサー付き自動LEDランプ。廊下、エレベーターの出口、トイレ、倉庫、工場、ホテル、学校、軍隊などの公共の場で広く適用されています。半輝度モードでは、モーション信号が近づくと（2m〜10m）、常に点灯します。自動的に最大の明るさに回復します。モーションシグナルが離れると、遅延時間がオフになるまで半輝度に戻ります。

各部の名称

仕様

電源：AC100-240V、50/60Hz
LED定格：最大15W（AC）
スレーブ容量: 1A 最大 (100-240VAC)
HF方式：5.8GHz
送信電力: <0.2mW
時間設定：10秒～12分（可変）
検出範囲: 2-10m (半径) (調整可能)
調光: 10-2000LUX(調整可能)
検出角度: 360°
力率：>0.9
設置高さ：2.5～3.5m（天井取付）
スタンバイ電力:<0.5W
LED数量: 72個
使用温度：-20〜+55℃

情報センサー

関数

(1)検出範囲（感度）の設定

検知範囲とは、センサーライトを高さ2.5mに取り付けた後、リーチコントロールを反時計回りに完全に回して最小到達距離（半径約2m）を選択した後、地面に生成される多かれ少なかれ円形の検知ゾーンの半径を表すために使用される用語です。 、時計回りに回しきって最大到達範囲 (半径約 10m) を選択します。

注: 上記の検出距離は、身長が 1.6 m ～ 1.7 m、中型の人が 1.0 ～ 1.5 m/秒の速度で移動した場合に得られます。人の身長、体型、移動速度が変化すると、検出距離も変化します。
場合によっては、ライトの感度には一定の偏差があります。

注意：この製品を使用するときは、葉やカーテンの吹き飛ばし、小動物、または電力の干渉による誤った動きの容易な検出による異常反応を避けるために、感度（検出範囲）を適切な値に調整してください。送電網と電気機器。上記すべてにより、エラー反応が発生します。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

注意: 2 台以上の電子レンジを一緒に設置する場合は、互いに 4 メートル離す必要があります。そうしないと、電子レンジ間の干渉によりエラー反応が発生します。

(2)時刻設定

ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 10秒(反時計回りいっぱいに回す)、最長12分(時計回りいっぱいに回す)。

この時間が経過する前に動きが検出されると、タイマーが再スタートします。検知ゾーンの調整と歩行テストの実行には最短の時間を選択することをおすすめします。

注: ライトがオフになってから約 3 分かかります。再び動きの検出を開始できるようになるまで 1 秒。この時間が経過すると、動きに反応してのみライトが点灯します。

これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検出範囲内に人間がいる場合のみ。

(3)調光設定

選択した光応答しきい値は、約 10 ～ 2000LUX の範囲で無限に設定できます。反時計回りに完全に回すと、約 10 ルクスでの夕暮れから夜明けまでの動作が選択されます。時計回りにいっぱいに回すと、約 2000 ルクスの日光での動作が選択されます。検出ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

(4)調光可能な照明の割合

0%～30%の範囲で定義できます。周囲の光が 70 ルクス未満になると、システムは調光モードを開始します。遅延時間中に信号が検出されない場合は、パーセント照明に入ります。信号が検出されると、100% の点灯に回復します。周囲の光が 100 ルクスを超えると、調光モードが自動的に終了します。調光モードはデジタル的に独立して動作します。

注: 4 つの機能ボタンを過度に調整しないでください。これは、4 つの機能ボタンがコンポーネントに直接接続されており、3 つのコンポーネントのそれぞれに小さなストッパーがあり、ボタンを最初から最後まで調整するときに過度に回すとストッパーが損傷し、360 度の回転につながるためです。ノンストップの方向転換。調整範囲の制限は 270° です。これに注意してください。

故障と解決策

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合は、経験豊富な技術者が同じ定格の LED を使用して修理する必要があります。

●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じたいかなる損害についても、メーカーは一切の責任を負いません。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
