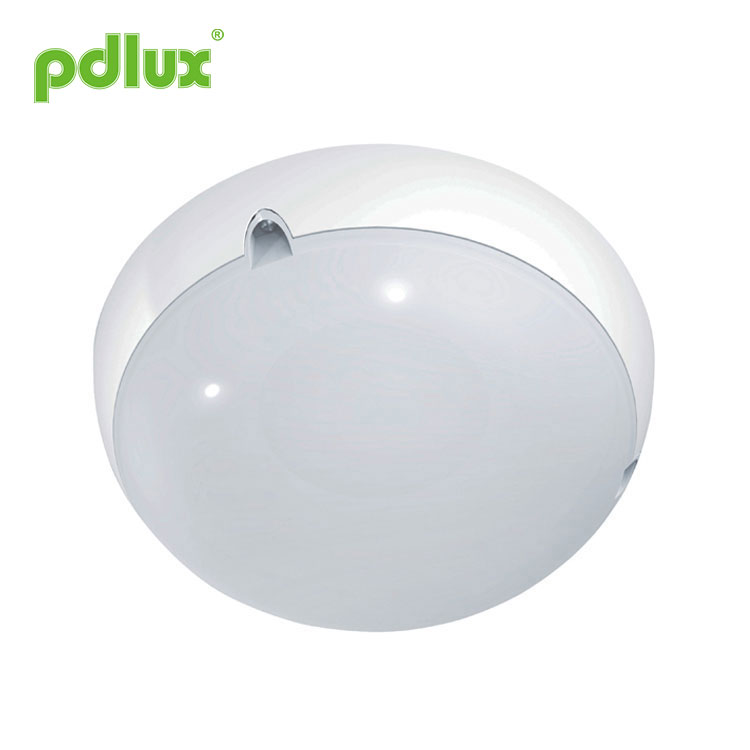

家庭用LEDシーリングライト

マイクロ波センサーランプ PD-LED2003 の説明書

商品情報

これは、マイクロ波センサーがLEDライトを制御するスイッチです。マイクロ波センサーはランプに組み込まれており、内部に96個の高輝度LEDがあり、総電力は15ワットです。150ワットの白熱灯と比較した場合、ほぼ同じ明るさを生成できます。マイクロ波センサースイッチは、音声スイッチ、赤外線センサースイッチに続く新しいタイプの自動スイッチです。この検出方法には、他のものと比較して次のような利点があります: 1. 非接触検出、2. 悪環境に適しており、影響を受けません。温度、湿度、騒音、空気、塵、光…3.RF干渉能力、4.送信電力はわずか0.2mW、

人体に害を与えることはありません。簡単設置+簡単配線。
この高感度の高度なセンサースイッチを照明制御に採用し、人が来ると自動的に照明が点灯し、外出すると自動的に消灯することができます。通路の階段、リビングルーム、寝室などに広く使用されるだけでなく、設置することもできますバスルームで。

内蔵のマイクロ波センサースイッチはプラスチック、ガラス、木材を貫通できます。そのため、ガラスまたはプラスチックのシェルランプに取り付けることができます。これにより、エネルギー制御のためにさまざまなスタイルの照明にマイクロ波センサースイッチを適用することができます。現在では、さまざまな好みを持つさまざまな人々のニーズを満たすために、さまざまなマイクロ波センサー LED ランプを提供できるようになりました。

仕様

電源: 220-240V/AC
電源周波数：50Hz
定格負荷：15W MAX.
HF方式：5.8GHz CW電波、ISM波帯
送信電力: <0.2mW
時間設定：6秒～12分（調整可能）
検出範囲: 1-10m (半径) (調整可能)
調光: 10-2000LUX (調整可能)
スタンバイ電力: <0.9W
検出角度: 360°
光束:850lm
設置高さ：2.5～3.5m（天井取付）
重量：約1.142kg

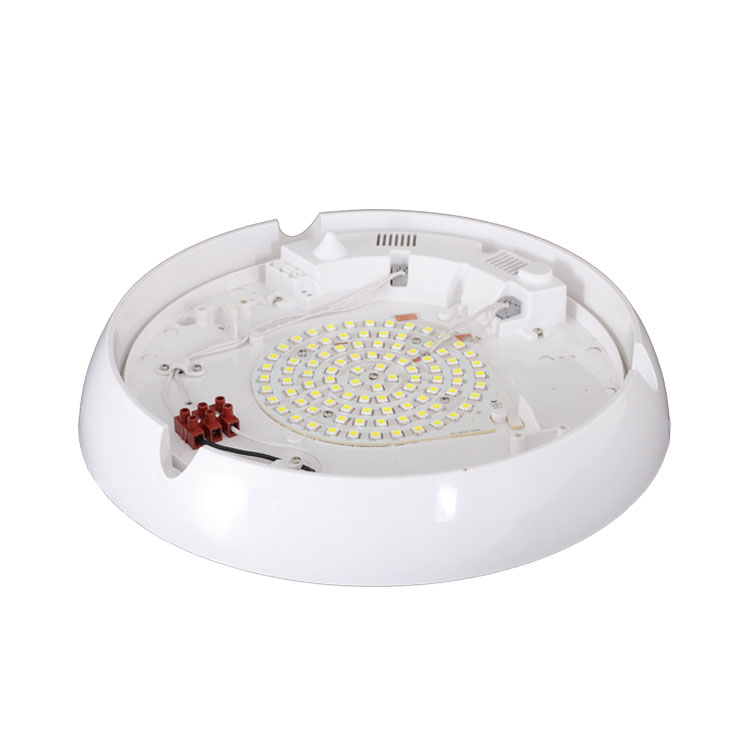

ランプ部
LED数量:96個
LED仕様：T5050

誘導範囲

スペクトログラム

インストールの手順

• ステップ 1 ネジを外してランプシェードを取り外します（次のように、製品は A と B の 2 つの部分に分かれます）。

• ステップ 2 ノブを理想的な状態に合わせます (図 2 参照)。

検出範囲設定（感度）

検知範囲とは、センサーライトを2.5mの高さに取り付けた後、地上に生成される多かれ少なかれ円形の検知ゾーンの半径を表すために使用される用語であり、リーチコントロールを反時計回りに完全に回して最小リーチ（半径約1m）を選択します。 、時計回りに完全に回すと、最大到達距離（半径約 10m）が選択されます。

注: 上記の検出距離は、身長が 1.6 m ～ 1.7 m、中型の人が 1.0 ～ 1.5 m/秒の速度で移動した場合に得られます。人の身長、体型、移動速度が変化すると、検出距離も変化します。
場合によっては、ライトの感度には一定の偏差があります。

製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、使用時に感度を最大値に調整することはお勧めしません。提案: 使用する適切な距離に感度を設置して調整してください。設定しないでください。誤操作を防ぐための最大感度。

注意: この製品を使用するときは、感度を必要な適切な位置に調整してください。間違った動きによって製品が正常に動作しなくなるのを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作が検出されやすくなります。風に吹かれる葉やカーテン、小動物による動き、送電網や電気機器の干渉による間違った動き。これらはすべて、製品が正常に動作しない原因となります。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

時間設定

ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 6秒(反時計回りいっぱいに回す)、最長12分(時計回りいっぱいに回す)。
この時間が経過する前に動きが検出されると、タイマーが再スタートします。検知ゾーンの調整と歩行テストの実行には最短の時間を選択することをおすすめします。

注: ライトがオフになってから約 3 分かかります。再び動きの検出を開始できるようになるまで 1 秒。この時間が経過すると、動きに反応してのみライトが点灯します。

調光設定

選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 10～2000ルクス。
反時計回りにいっぱいに回すと、約 10 ルクスでの夕暮れから夜明けまでの動作が選択されます。
時計回りにいっぱいに回すと、約 2000 ルクスの日光での動作が選択されます。検出ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

注: 3 つの機能ボタンを過度に調整しないでください。これは、3 つの機能ボタンがコンポーネントに直接接続されているためで、3 つのコンポーネントのそれぞれに小さなストッパーがあり、ボタンを最初から最後まで調整するときに、過度に回すとストッパーが損傷し、360 度の回転につながる可能性があります。ノンストップで振り向く。調整範囲の制限は 270° です。これに注意してください。

• ステップ 3 製品のベースを天井に置き、穴あけマークを付けます (図 3 参照)。
• ステップ 4 マークを付けた場所に製品を取り付けます (図 4 参照)。

• ステップ 5 プラスチック拡張ネジをドリルで開けた穴に打ち込みます (図 5 参照)。
• ステップ 6 電源線を線穴に通して配線に接続します (図 6 参照)。

• ステップ 7 製品のベースを選択した場所にネジで固定します (図 7 参照)。

• ステップ 8 PC ランプシェードをネジでベースに固定します (図 8 参照)。

障害とその解決策

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合、同じ定格の LED を使用して修理するには経験豊富な技術者が必要です。

●取り付けは専門業者にご確認下さい。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じた損失につきましては、メーカーは一切の責任を負いません。

ライトケースに使用されているネジは、工場から出荷されるときに一般的なものです。ネジ用のビニール袋に入っている特定の Y タイプのステンレスネジは、技術者が取り付けを完了した後にランプシェードを固定するために使用されます。電気から保護するためのものです。ショック。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
