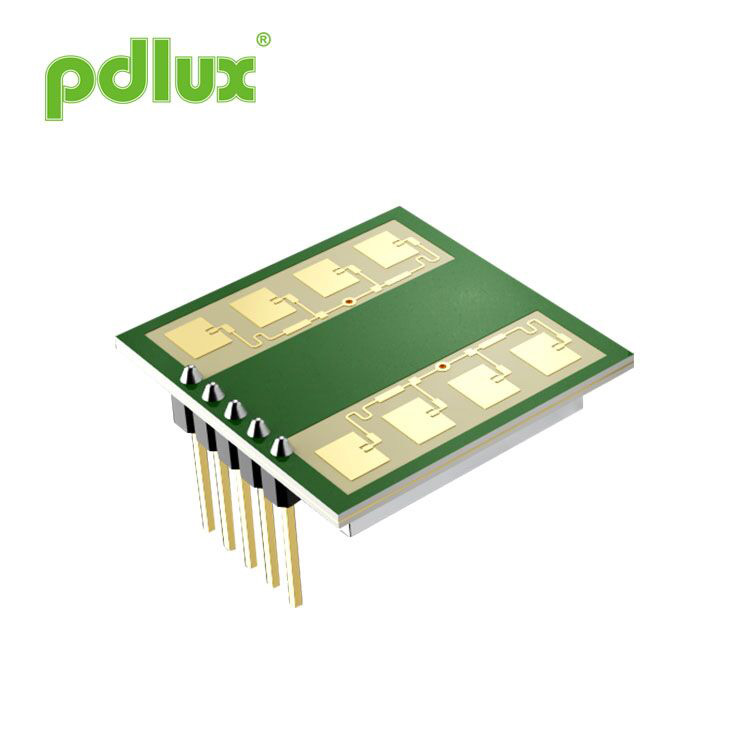

MCU一体型多機能レーダーセンサー

PD-V20SLは中心周波数24.125GHzの多機能レーダーセンサーで、PDLUX技術チームが開発した多機能コンビネーションモジュールです。このモジュールは、マイクロ波センサー、信号増幅器、MCU で構成されています。このモジュールにはさまざまなモード出力があり、さまざまなユーザーがさまざまなニーズを選択し、さまざまな製品に適用するのに便利です。これは、PDLUX が独自に開発した特許製品です。自動ドア検出誘導、セキュリティ検出誘導、自動ドア検出誘導に直接使用できます。照明誘導などの製品では、検出分解能が非常に高くなります。

1. センサー信号出力:
センサーが何の処理もせずに直接出力した低周波信号に相当します。この出力ポートを使用するには外部信号増幅回路が必要であり、用途に応じて異なる性能の増幅回路を構成できます。 ニーズ。

2. 増幅信号出力:
この出力ポートは、20Hz ～ 330Hz のローパス増幅回路によって増幅されています (添付ファイルを参照)。この帯域幅を満たすユーザーは、この出力ポートを直接使用でき、この増幅回路出力ポートと 20K ポテンショメータ (1K ～ 2K の抵抗と直列に接続されたポテンショメータ) を介して感度を調整でき、非常に便利です。

参考回路


注: 内蔵アンプ回路はこのモジュールの標準構成ですが、このアンプ回路の帯域幅が十分でない場合は、ユーザーのニーズに応じてカスタマイズできます。

3. MCU 実行出力:この出力ポートは、センサーが MCU によって増幅および処理された後、すでに実行出力ポートになっています。センサーが物体の動きを検知し、1秒間の実行パルス出力を出力します（出力パルスの長さはユーザーのニーズに応じてカスタマイズ可能）。自動ドアセンサーへの直接適用はもちろん、この要件を満たすレーダー探知機製品への適用も可能です。この出力ポートは 4.7K 抵抗に接続して、インジケータとして LED を駆動できます。

4. アプリケーションのヒント:
PD-V20SLはすでに移動体検知+信号増幅回路+各種出力を備えているため、ユーザーは電源部分の優れた性能を追加するだけで、ポテンショメータとライトチューブ表示灯を追加するだけで完全な自動ドアセンサーを構成できます。製品の性能を安定して信頼できるものにするために、この製品の電源に対する要件は比較的高く、安定した性能、小さなリップル係数、電源の優れた耐干渉性能が非常に重要です。

4.1.電源構成: 次の図は、広電圧スイッチング電源です。入力電圧は直接入力できます。 AC12V〜24Vの範囲、またはDC12V〜35Vの電圧で使用されます。電源の品質は非常に重要であるため、電源を設計する際にはPCBを慎重に計画する必要があります。合理的な原理回路の選択はそのうちの1つにすぎず、回路基板上の部品の配置と合理性は重要です。配線により異なる性能が得られます。優れた性能の電源は、優れた耐干渉性能と極めて低いリップル係数を備えています。 PD-V20SLの安定動作の基礎となるのは優れた電源供給です。以下の回路は参考用です。


5. リレー実行回路
回路のこの部分はユーザーのニーズに応じて選択されます。従来の自動ドアセンサーは制御が異なります 方法、制御電圧が異なります。以下は 12V リレー制御の参考回路であり、制御することもできます。 MOS管、リードリレー、光電結合などによる



6. 検出感度調整ポテンショメータを追加
検出距離を制御するには、PD-V20SL に外部感度調整ポテンショメータを接続し、ポテンショメータを通じて検出距離を適切な範囲に制御できます。接続方法は次の接続図を参照してください。


PD-V20SL 多機能レーダー センサー製品のさまざまなコンポーネントとアプリケーション スキームを上で紹介しました。で 上記の機能を単独で使用するだけでなく、さまざまな要件に応じて二次開発することもできます。 ユーザーのニーズに応じてさまざまな機能をカスタマイズできるように、製品は機能をユーザーに合わせてカスタマイズします。

7. ユーザー機能のカスタマイズ
7.1.検出機能のカスタマイズ:
簡単に言えば、どのような製品に使用されるかということです。例えば、自動ドアセンサー製品に使用される場合、MCU パルス信号を生成し、特別な要件を持つユーザーは要件を明確に説明でき、 ユーザーのニーズに応じたプログラム。ユーザーはパルス出力に MCU を接続し、後続のすべての機能を設計することもできます。 これはユーザーがカスタマイズするのに便利です。

7.2.セキュリティセンサー製品の場合:
より多くのプログラムをセキュリティ製品に使用でき、ユーザーの独自開発をサポートできます。またはユーザーが提案する ソリューションを提案すると、PDLUX はユーザーが提案したソリューションに従ってソフトウェアを作成します。

7.3.自動照明製品の場合:
PD-V20SL は、シンプルで低構成の自動照明センサーのニーズを送信でき、ユーザーは直接照明センサーを設定できます。 MCUの出力ポートにエピタキシャル実行回路を搭載し、簡単なセンサー回路と製品を形成します。

8. ユーザーによるパーソナライズされた機能の開発をサポートする
PD-V20SLモジュールはオープンプログラム書き込み機能を提供します。つまり、ユーザーは特性に応じてプログラムを作成できます。 自社製品の5つのポートから直接書き込み、パーソナライズされた機能を独自に開発できます。 ユーザーが求めるさまざまな機能をソフトウェアで簡単に書き出すことができます。

9. 注意事項
9.1.製造工程における静電気対策には十分注意してください。

9.2.回路基板の厚さはわずか 1.2mm であるため、ピンヘッダーに無理な力を加えることができません。 側面に力が加わると、内部回路が簡単に破損し、センサーが損傷する可能性があります。

9.3. K バンド レーダー センサーには、ハウジングの材質と厚さに関する特別な要件があります。一般的なシェル素材 ABSエンジニアリングプラスチック製で、厚さは1.5〜3mmです。センサーの平面アンテナと私たちの間の距離は 5〜7mm。実際の試用設置に応じて調整および変更する必要があります。金属シールドを前面に使用してはなりません そうしないと、センサーが正面からの動体を正しく検出できなくなります。

PD-V20SL は製品開発を簡素化します。製品検出分解能が高く、必要に応じて電源とアクチュエータを装備すれば、PD-V20SL 1台で自動ドアセンサー、防犯センサー、自動誘導灯製品が完成します。消費電力は従来のセンサーのわずか3分の1です。製造方法はさまざまなユーザーの個別のニーズに合わせて調整できるため、組み合わせたセンサーがさまざまな機能を生み出すことができます。

複合型多機能レーダーセンサーPD-V20SLはPDLUXが開発・特許を取得した製品であり、PDLUXが技術サポートを提供いたします。

このマニュアルは、この製品の現在の内容に合わせてプログラムされており、メーカーに予告なく変更および修正される場合があります。
当社の許可なく、本書の内容を他の目的で転載することは固く禁じられています。

特許商品、模倣品は告発されます！
