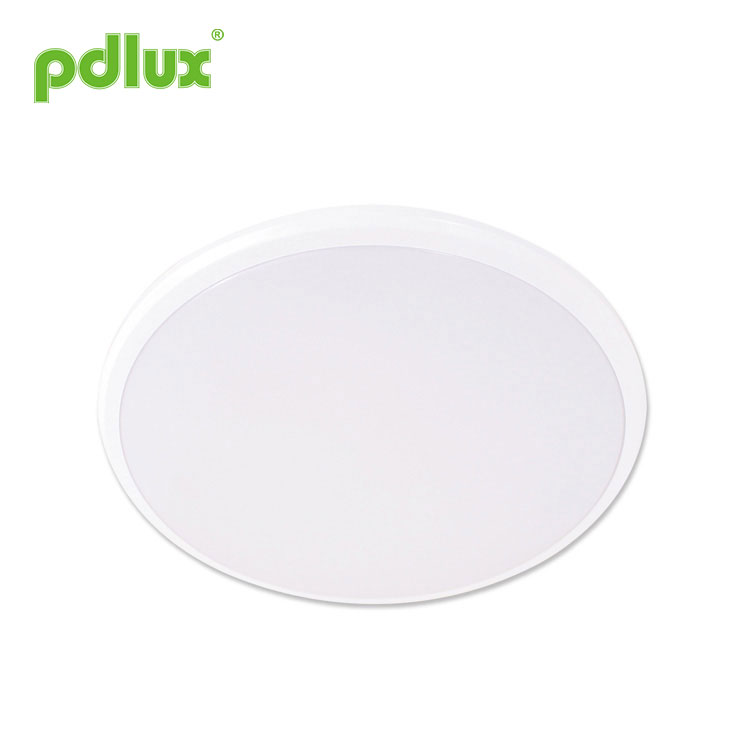

マイクロ波人感センサーLEDライト

PD-LED2051 マイクロ波センサーライトの説明書

まとめ

これはマイクロ波誘導スイッチ制御LEDライトです。マイクロ波センサーはランプ内部に配置されており、内部には108個の高輝度LED粒子と12個のフィルライトLED顆粒があり、LEDランプの一部に影があり、合計電力は28Wです。 。この高感度の高度なセンサースイッチを照明制御に採用し、人が来ると自動的に照明が点灯し、外出すると自動的に消灯することができます。通路の階段、リビングルーム、寝室などに広く使用されているだけでなく、設置することもできますバスルームで。

仕様

電源：AC100-130V 60Hz
AC220-240V 50Hz
LED定格：最大25W。
HF方式：5.8GHz
送信電力: <0.2mW
時間設定：8秒～12分（調整可能）
検出範囲: 2-10m (半径) (調整可能)
調光: 10-2000LUX(調整可能)
検出角度: 360°
設置高さ：2.5～3.5m（天井取付）
使用温度:-20~+55℃
LED数量: 108個
LED仕様：2835

センサー情報

関数

設定方法：ノブ

ニーズを満たすまでに値を調整するのに時間がかかる場合があります。

検知範囲設定(感度)

検知範囲とは、2.5 m の高さに設置した場合に、地面に投影されるほぼ円の半径を表すために使用される用語です。ノブを反時計回りに完全に回すと最小範囲となり、時計回りに完全に回すと最大になります。

注: 上記の検出範囲は、身長が 1.6 メートル〜 1.7 メートル、中央の人物で、速度が 1.0 〜 1.5 メートル/秒で移動する場合に得られます。人の身長、体型、移動速度が変化すると、検出範囲も変化します。

注意：この製品を使用するときは、葉やカーテンの吹き飛ばし、小動物、または電力の干渉による誤った動きの容易な検出による異常反応を避けるために、感度（検出範囲）を適切な値に調整してください。送電網と電気機器。上記すべてにより、エラー反応が発生します。製品が正常に動作しない場合は、感度を適切に下げてテストしてください。人間の動きがセンサーの誘導を引き起こすため、機能テスト中は誘導領域を離れ、それを防ぐために動かないでください。センサーは継続的に動作します。

時間設定

8 秒（反時計回りに完全に回す）から 12 分（時計回りに完全に回す）まで定義できます。この時間が経過する前に動きが検出されると、タイマーが再スタートします。検出範囲の調整と歩行テストの実行には最短の時間を選択することをお勧めします。

注: ライトが自動オフになると、センサーが別の動きを検出できるようになるまでに 1 秒かかります。つまり、1 秒後に信号が検出された場合のみライトが自動オンになります。

これは主に、信号が検出されてライトが自動点灯してからライトが自動オフになるまでの遅延時間を調整するためのものです。実際のニーズに合わせて遅延時間を定義できます。ただし、マイクロ波センサーには継続検知機能があるため、エネルギー節約のために遅延時間を短くすることをお勧めします。つまり、遅延時間が経過する前に動きが検出されると、タイマーが再起動され、ライトが点灯し続けます。検出範囲内に人間がいる場合のみ。

調光設定

10~2000LUXの範囲で定義できます。ノブを反時計回りに完全に回すと約 10 ルクス、時計回りに完全に回すと約 2000 ルクスになります。検知ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

明るさの割合の開始/終了機能

周囲の光が 100lux 未満になると、システムは調光モードを開始します。遅延時間中に信号が検出されない場合は、パーセント照明に入ります。信号を検出すると100％点灯に回復します。周囲の光が 100lux を超えると、自動的に調光モードが終了します。調光モードはデジタル的に独立して動作します。

ボタンで明るさの割合を 0% ～ 30% に選択できます。最初の明るさの割合は 0% で、押すたびに明るさが 10%、30% ずつ増加し、次に押すと明るさが 0% にリセットされます。押下法サイクル。

インストール

1.すべてのシールが所定の位置に取り付けられている場合、シリアルの LED は機能します。
2.電源が入っているときに他のランプを取り外したり、接続したりしないでください。
3. シリアルの LED が破損した場合は、経験豊富な技術者が同じ定格の LED を使用して修理する必要があります。

●施工は専門業者様にご確認ください。
●安全のため、取り付け、取り外しの作業は必ず電源を切ってください。
●誤った操作により生じたいかなる損失についても、メーカーは一切の責任を負いません。
