マイクロ波センサーランプ PD-IN2006 の説明書

商品情報

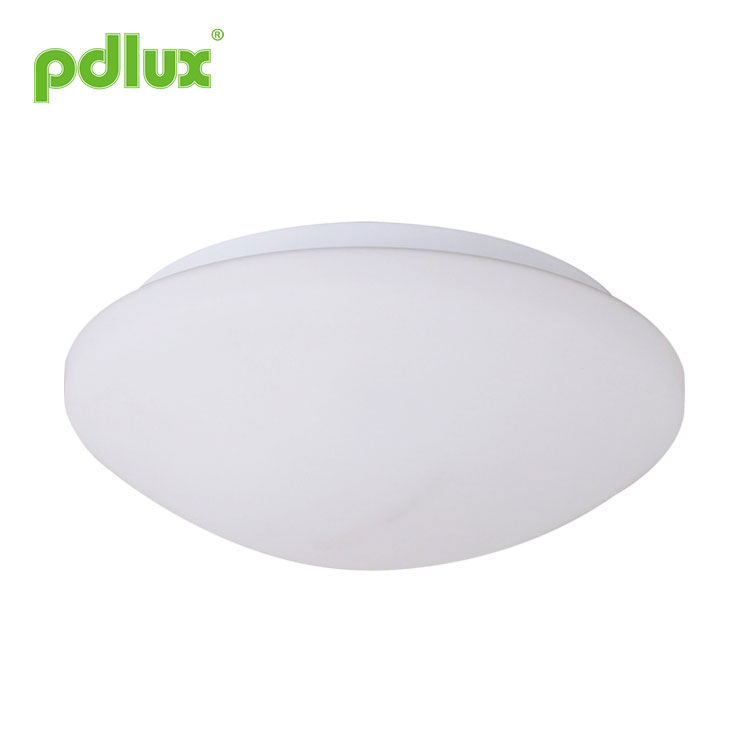

この製品の外観は簡潔で使いやすく、使用範囲（居間、寝室、書斎、廊下など）、高度な内部マイクロ波センサーの機能を備えており、製品の人間化された制御を試してください。 マイクロ波センサーはマイクロ波ドップラー効果<レーダーの基本原理>に従っており、自動制御スイッチ、セキュリティシステム、ATMの自動ビデオ制御システム、その他の自動誘導制御分野に広く使用できます。この検出方法には、他の検出方法と比較して次のような利点があります。1. 非接触検出、2. 悪環境に適しており、温度、湿度、ノイズ、空気、塵、光の影響を受けません…3. RF 干渉能力、4. 伝送電力はわずか0.3 mWで、人体に害を及ぼすことはありません。簡単設置+簡単配線。当社は適切なマイクロプロセシングインテグレーターを使用しており、高感度と広範囲の検出だけでなく、非常に信頼性の高い作業でエラー率が非常に低く、温度範囲: - 15 ~ + 70 度でも安定して動作します。

仕様

インストールの手順

注：以下の工具をご持参ください。

• ステップ 2 ノブを理想的な状態に合わせます (図 2 参照)。

リーチ設定（感度）

リーチとは、センサーライトを高さ 2.5 メートルに取り付け、リーチ コントロールを反時計回りに完全に回して最小リーチ (半径約 3 メートル) を選択した後、地面に生成される多かれ少なかれ円形の検出ゾーンの半径を表すために使用される用語です。時計回りに完全に回すと、最大到達距離（半径約 9 メートル）が選択されます。

注: 上記の検出距離は、身長が 1.6 m ～ 1.7 m、中型の人が 1.0 ～ 1.5 m/秒の速度で移動した場合に得られます。人の身長、体型、移動速度が変化すると、検出距離も変化します。

注意: この製品を使用するときは、感度を必要な適切な位置に調整してください。間違った動きによって製品が正常に動作しなくなるのを避けるため、感度を最大に調整しないでください。感度が高すぎるため、誤った動作が検出されやすくなります。風に吹かれる葉やカーテン、小動物による動き、送電網や電気機器の干渉による間違った動き。これらすべての製品が正常に動作しません。
製品が正常に動作しない場合は、感度を適切に下げてテストしてください。

製品に対する電力ネットワークのパルス干渉を防止するソリューション:
地域の干渉電力ネットワークの違いにより、干渉のパルスは不確実であるため、使用時に感度を最大値に調整することはお勧めしません。提案: 使用する適切な距離に感度を設置して調整してください。設定しないでください。誤操作を防ぐための最大感度。

時間設定

ライトは約 2 時間の間の任意の時間点灯し続けるように設定できます。 8 秒（反時計回りに完全に回す）、最大 12 分（時計回りに完全に回す）。この時間が経過する前に動きが検出されると、タイマーが再開されます。検知ゾーンの調整と歩行テストの実行には最短の時間を選択することをお勧めします。

注: ライトがオフになってから約 3 分かかります。再び動きの検出を開始できるようになるまで 1 秒。この時間が経過すると、動きに反応してのみライトが点灯します。

調光設定

選択した光応答しきい値は、約 1000 から 1000 までの範囲で無限に設定できます。 2～2000ルクス。反時計回りに完全に回すと、約 2 ルクスでの夕暮れから夜明けまでの動作が選択されます。時計回りに完全に回すと、約 2000 ルクスの日中動作が選択されます。検出ゾーンを調整し、日光の下で歩行テストを実行する場合は、ノブを時計回りに完全に回す必要があります。

• ステップ 3 製品のベースを天井に置き、穴あけマークを付けます (図 3 参照)。

• ステップ 4 マークを付けた場所に製品を取り付けます (図 4 参照)。
• ステップ 5 プラスチックの拡張ネジをドリルで開けた穴に打ち込みます (図 5 参照)。

• ステップ 6 電源線を線穴に通して配線に接続します (図 6 参照)。

• ステップ 7 製品のベースを選択した場所にネジで固定します (図 7 参照)。

• ステップ 8 回転し、ベース上の煙突をカバーします (図 8 参照)。

トラブルシューティング

専門の設置業者にご確認ください。
取り付け、取り外し作業の前に電源を切ってください。
安全のため必ず電源を切ってください。

不適切な操作により損失が発生した場合、メーカーは一切の責任を負いません。
金属やガラス素材によるマイクロ波電磁場への反射により、検出距離が長くなる可能性があります。したがって、適切な検出距離に達するまで感度を下げてください。エラー検出を避けるため、SENS ノブを最大値まで回さないでください。また、周囲の環境によってもエラーアクションが発生する可能性があります。通過する自動車や風によってさまよう物体。製品は互いに 4 メートル以上離して設置する必要があります。そうしないと、製品間の干渉によりエラーが発生します。

トリミングポテンショメータの適切な使用: トリミングポテンショメータは、人の動きを検出したときにセンサーライトが点灯し、自動的に消灯する時間を調整するために使用されます。
ユーザーはさまざまなニーズに応じて点灯時間を調整できます。省エネを効果的に実行するには、閉時間を自動的に短縮することをお勧めします。さらに、PD-IN2006 マイクロ波センサーランプの連続センサー機能により、簡単に言えば、タイマーはセンサーランプに合わせて新たに時間を測定します。何らかの誘導があります。検出範囲内で動きが検出されると、ランプは開いたままになります。

当社は製品の品​​質と信頼性の向上に努めていますが、すべての電子コンポーネントは一定の確率で機能不全に陥り、何らかのトラブルが発生する可能性があります。
設計時には、冗長設計に注意を払い、トラブルを避けるために安全割り当てを採用しました。
この説明書は、当社の許可なく、他の目的でコピーしてはなりません。
